复古做旧款脚踏车配套手动气喇叭结构

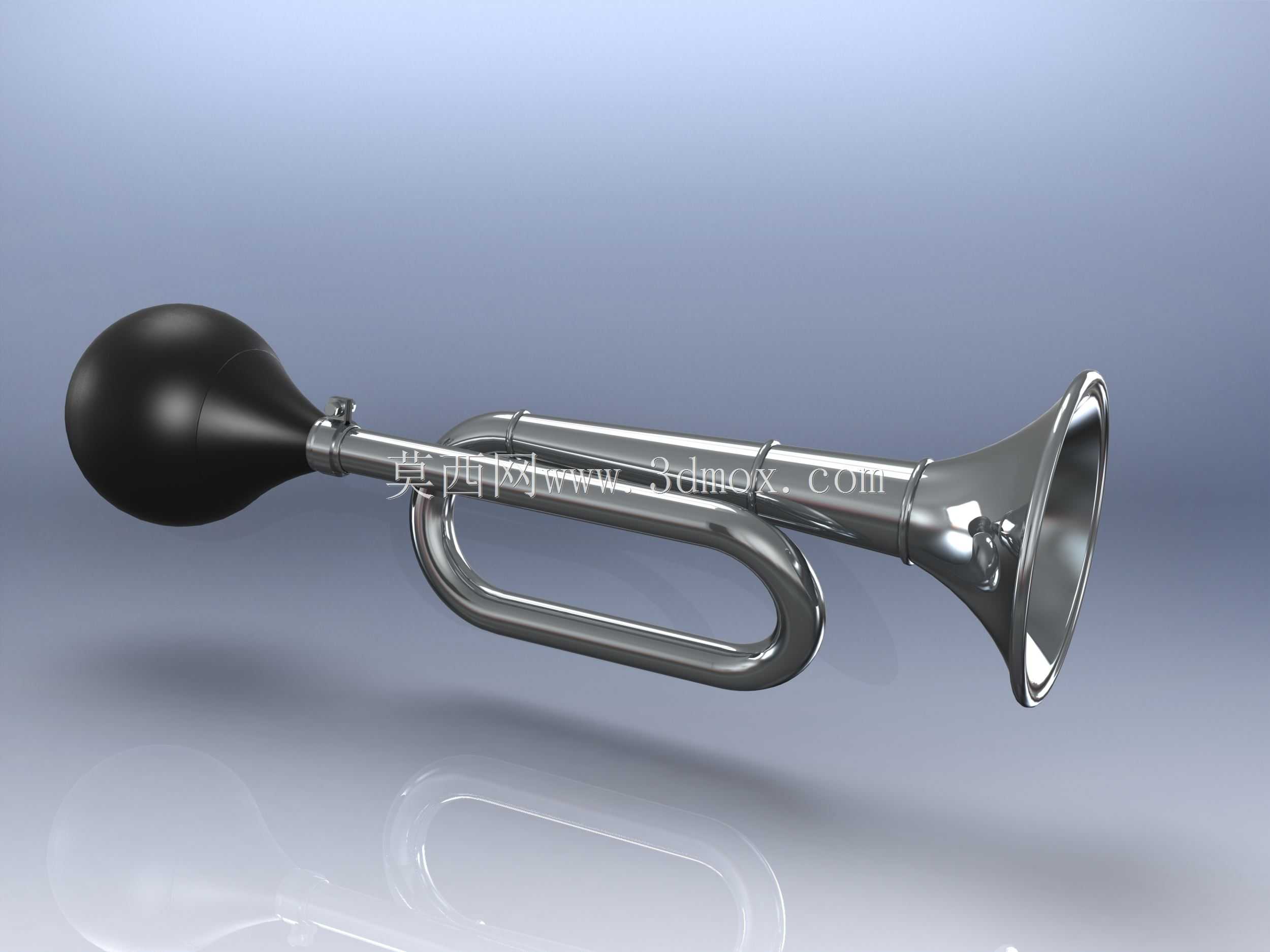

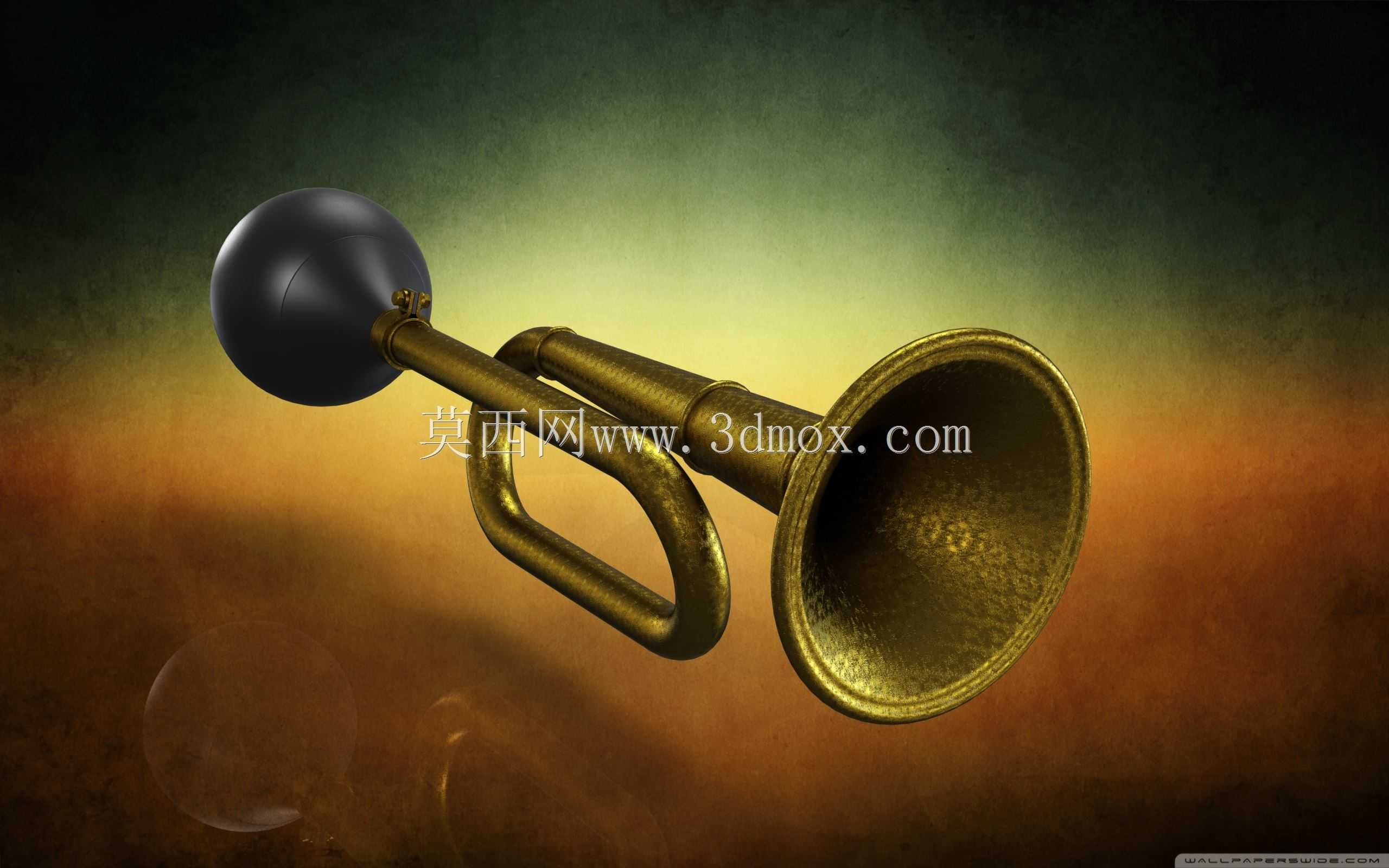

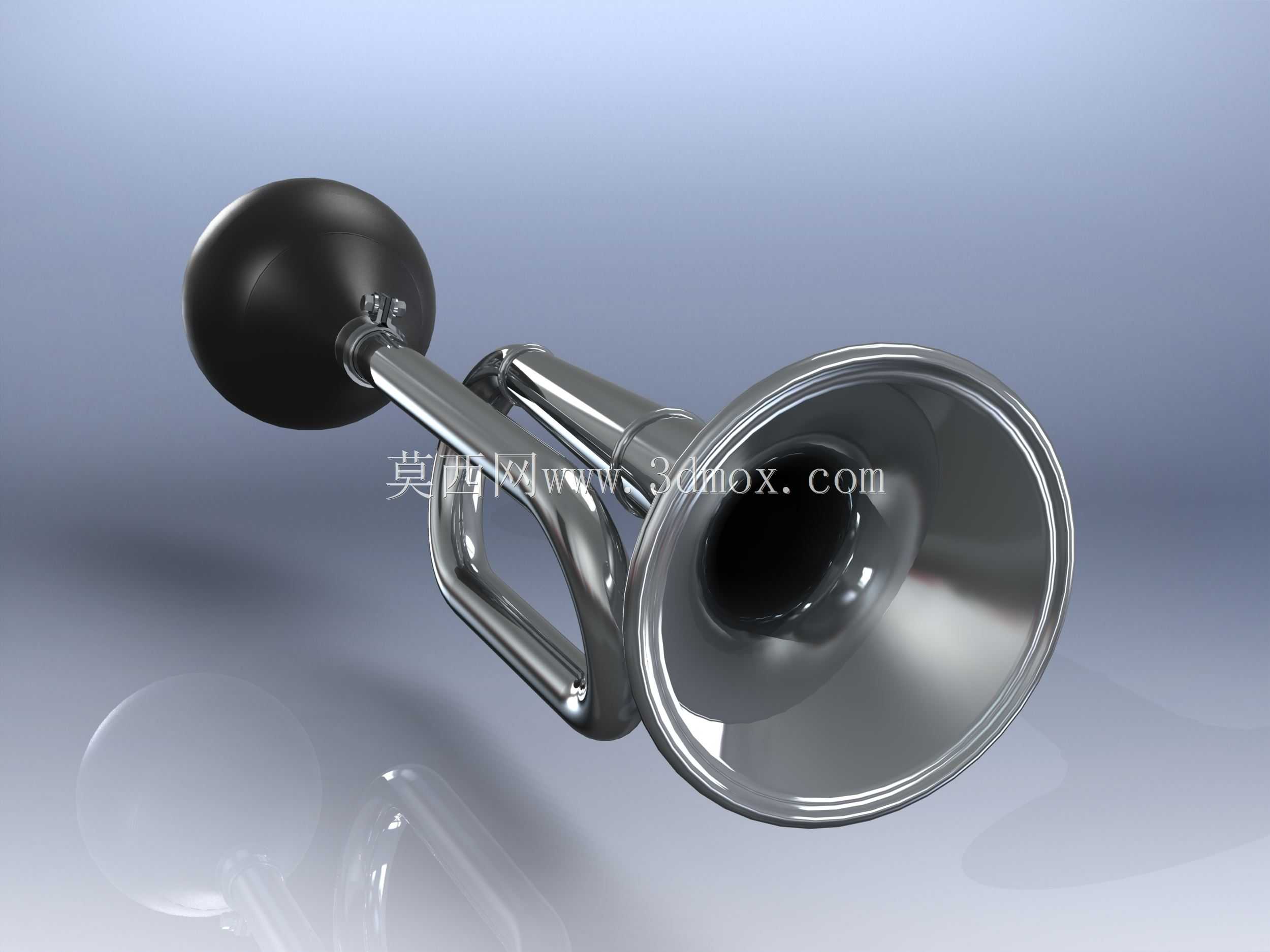

　　这款手动挤压式气喇叭，最初的设计定位是适配早期人力脚踏车的骑行警示需求，在非机动车的通行场景里承担近距离警示作用，区别于现代电驱鸣笛装置，它完全依靠物理结构实现发声，不需要外接电源，结构可靠性更强，也更适配复古风格的人力代步车改装、复刻场景。从结构拆分来看，整个构件分为三个核心功能段，尾部是橡胶材质的挤压气囊，中段是带弯折回路的金属导气通道，前端是扩音号筒，三个部分通过过盈压装配合密封，不需要额外的粘接剂就能保证气路的密闭性，按压尾部气囊时，内部空气被快速压缩，顺着中段的弯折导气管路流向前端号筒，气流在号筒的渐扩结构里产生振动，最终发出辨识度较高的鸣响，松开气囊时，气囊自身的弹性会快速复位，从气囊尾部的隐形进气阀吸入空气，

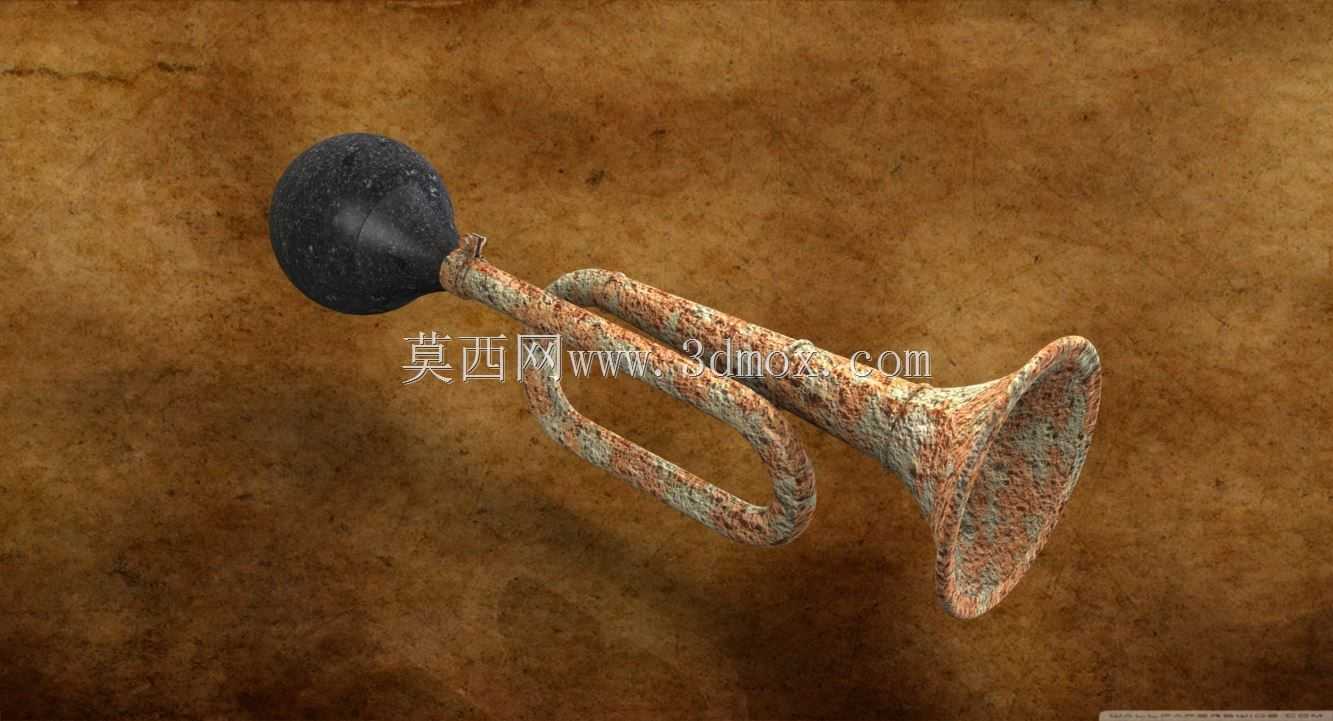

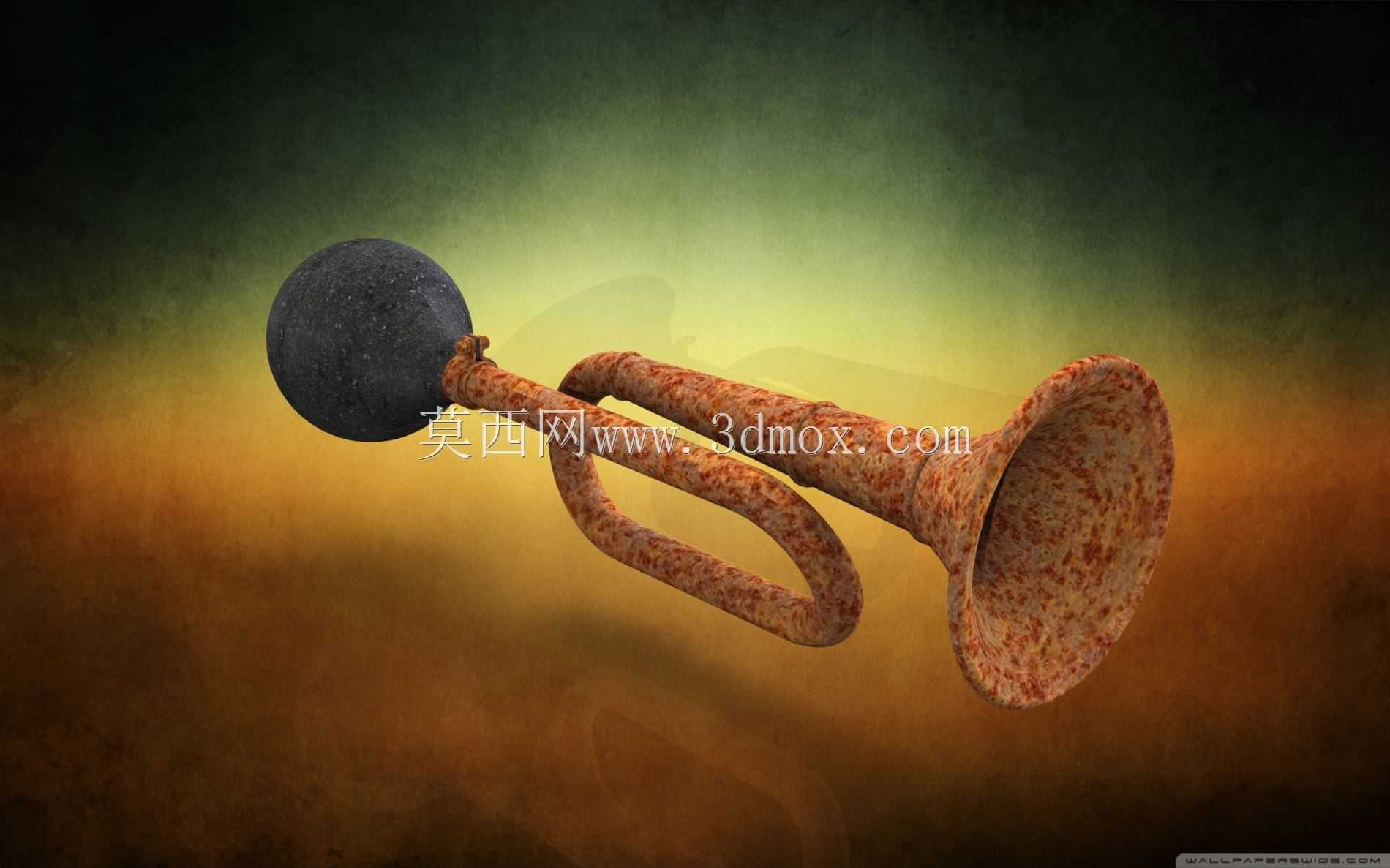

　　为下一次按压发声做准备。做旧的锈迹外观是特意设计的表面效果，不是结构腐蚀，金属管路部分采用薄壁金属管弯折成型，弯折处的曲率经过反复调整，既保证气路通畅不会出现气流堵滞，也让整体外形更紧凑，不会在车把安装时突出过多影响骑行转向。安装边界方面，整个构件的固定点设置在金属管路的平直段，预留的安装卡箍位直径适配常规复古脚踏车的22mm-25mm直径车把，安装时不需要对原车把做打孔、切削改动，只需要用配套的金属卡箍就能完成固定，安装后整体向车把外侧倾斜15度左右，既不会遮挡骑行时的手部操作空间，也能保证号筒的出声方向朝向骑行前方，让警示声音可以有效传递到前方的行人和其他通行者。从功能特性上看，这种纯机械结构的气喇叭，

　　发声响度完全由按压气囊的速度和力度决定，快速大力按压时可以发出足够近距离警示的声响，轻按则可以发出较低音量的提示音，相比电喇叭的固定音量，它的声响调节更灵活，也不会出现电路故障、电池亏电导致的失效问题，在复古自行车收藏、老款脚踏车复刻、主题场景道具制作的场景里，这种结构的配件既可以满足实际的警示功能需求，也能匹配整体的复古视觉风格。设计过程中需要重点把控的几个尺寸边界，首先是尾部气囊的直径，不能超过60mm，否则安装后会和车把上的刹车手柄、调速转把产生干涉，影响骑行时的手部操作；其次是中段金属管路的弯折半径，不能小于管路直径的3倍，否则弯折处会出现管壁皱折，压缩气路的有效通径，导致气流流速下降，最终鸣响的音量达不到使用要求；

　　还有前端号筒的扩口角度，控制在12度到15度之间，这个角度区间内的气流振动发声效率最高，号筒长度不需要过长就能达到足够的警示响度，整体重量也能控制在合理范围，不会给车把增加过多的额外负载，长时间骑行也不会出现车把偏重的问题。密封结构的设计上，气囊和金属管路的连接段做了3圈环形凸筋，压装后橡胶气囊的内壁会卡在凸筋位置，既可以防止使用过程中气囊脱落，也能保证连接位置的气密性，不会出现漏气导致的发声无力问题；导气管路和前端号筒的连接采用阶梯轴式的插接结构，插接深度不小于10mm，配合位置的公差控制在0.1mm以内，压装后不需要额外固定就能保证连接强度，日常使用的颠簸、按压都不会导致连接位置松脱。从实际使用的场景延伸来看，除了复古脚踏车的配套使用，这种结构的气喇叭也可以适配小型人力三轮车、复古滑板车等低速代步工具，只需要调整安装卡箍的尺寸就能完成适配，不需要改动主体结构；在影视道具、复古场景布置的领域，这种做旧外观的气喇叭也可以作为年代感装饰构件，不需要实际发声功能时，也能通过外观还原特定年代的物件特征。建模过程中需要注意薄壁金属管的壁厚均匀性，弯折位置的壁厚减薄量不能超过原壁厚的15%，否则实际生产时弯折位置容易出现开裂，做旧纹理的排布要顺着金属管路的成型方向，锈迹的分布要符合长期使用的自然堆积特征，在管路的低洼位置、连接缝隙位置的锈迹纹理稍重，平直光滑段的锈迹稍浅，让外观的做旧效果更真实自然，不会出现刻意涂抹的违和感。
