可3D打印单缸活塞动力机构模型

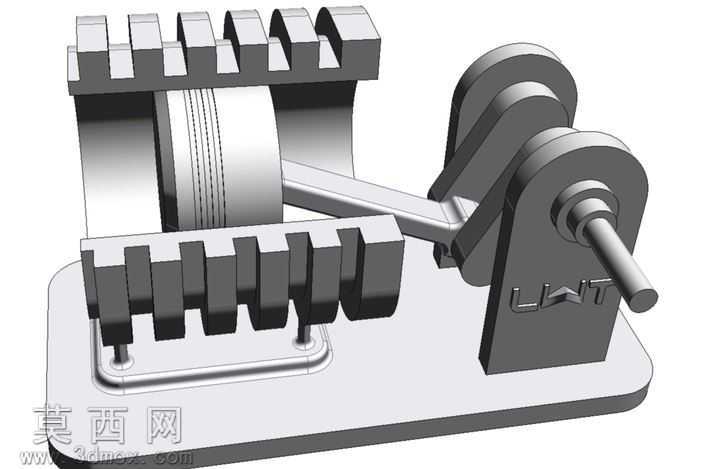

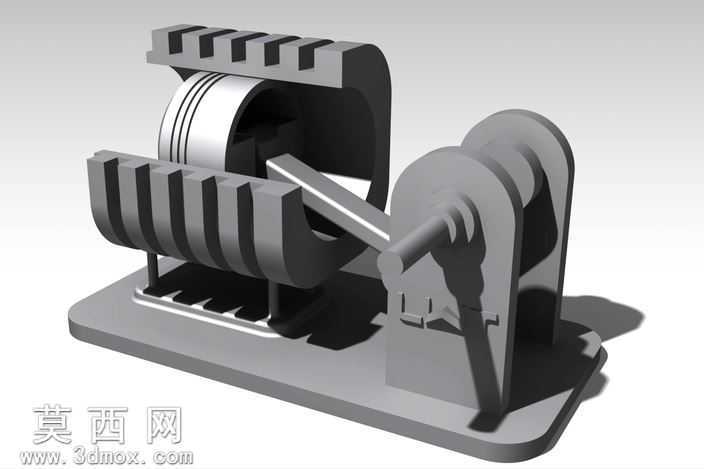

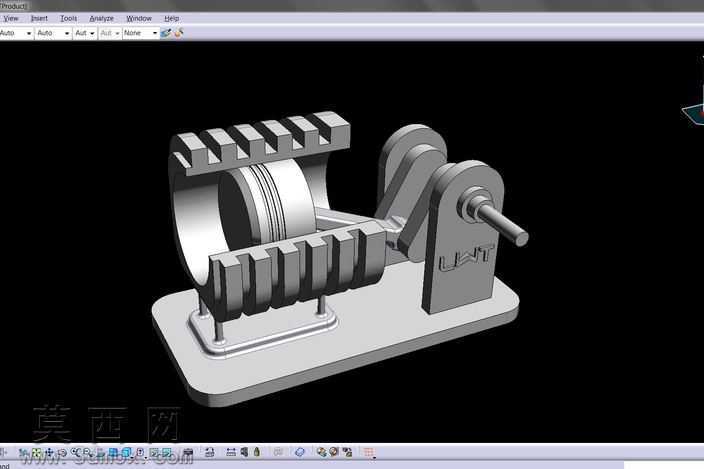

本模型为适配3D打印制作的单缸活塞动力演示机构，整体采用一体化适配增材制造的设计思路，在三维建模阶段针对FDM与光固化3D打印的工艺特性做了专项优化，所有零件均预留了合理的打印公差，无需要额外支撑即可完成大部分结构的打印，装配间隙控制在0.2mm区间，既保证打印完成后各活动部件可顺畅运转，又避免间隙过大导致的结构松垮问题。建模过程中先搭建整体装配基准，以底座为定位基础，依次完成气缸体、活塞组件、曲柄连杆机构、带轮传动组的参数化建模：气缸部分采用对称式开槽散热结构，既还原真实发动机的散热特征，又减少打印耗材用量；活塞环位置设计了三道等距凹槽，可搭配弹性线材实现模拟密封效果；曲柄连杆部分采用偏心轴与连杆的铰接结构，轴孔位置做了圆角过渡处理，避免3D打印过程中出现应力集中导致的零件断裂；侧方的带轮组采用双槽带轮设计，可搭配橡筋带实现外部动力输入，带动活塞完成往复运动演示。材质渲染阶段采用哑光灰色工程塑料质感，模拟PLA打印耗材的真实视觉效果，对零件边缘做了轻微的倒角高光处理，还原3D打印件层纹之外的精致质感，阴影部分采用柔和的天光投影，清晰展现各部件的装配层次与结构关系。整体结构设计兼顾了教学演示性与3D打印可行性，所有零件无倒扣、无封闭空腔，打印完成后仅需简单去除支撑即可完成组装，可作为机械原理教学的演示教具，直观展示曲柄连杆机构将旋转运动转化为活塞直线往复运动的工作过程，也可作为3D打印爱好者的机械类拼装练习作品。
