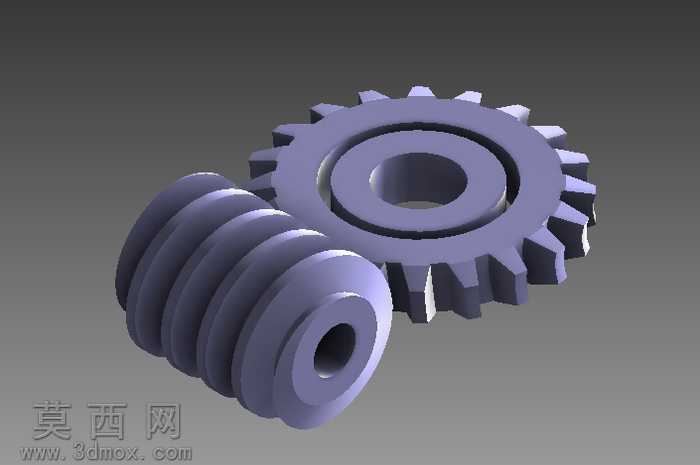

本作品为蜗杆蜗轮啮合传动副的三维建模成果,建模过程严格遵循机械设计手册中蜗杆蜗轮的参数规范,首先确定传动比匹配的模数、蜗杆头数、蜗轮齿数、压力角、导程角等核心参数,在三维建模环境中先完成蜗杆主体的构建:通过绘制蜗杆轴向齿廓截面,沿螺旋线路径进行扫掠切除,精准还原蜗杆的螺旋齿形结构,同时完成蜗杆两端安装轴段、中心通孔的结构设计,保证轴段尺寸符合常规轴承安装的配合公差要求。随后开展蜗轮的建模工作:先绘制蜗轮的轮坯基体,完成轮毂、轮辐、轮缘的分层结构搭建,再依据蜗杆与蜗轮的啮合共轭关系,生成蜗轮的渐开线齿形,通过环形阵列完成全部轮齿的排布,过程中反复校验齿侧间隙、啮合接触点的位置,确保装配后两构件无干涉、传动顺滑。材质与渲染阶段,为模型赋予哑光金属材质,模拟常用45号钢调质处理后的表面质感,调整场景光照角度,突出轮齿螺旋面、啮合接触区域的结构细节,通过不同视角的渲染展示,清晰呈现蜗杆与蜗轮垂直交错轴的传动布局特点。设计思路上,该模型还原了蜗杆蜗轮传动大传动比、运行平稳、反向自锁的典型结构特征,所有安装孔、轴段的尺寸均参考通用减速器的常用规格设定,既可以作为机械原理教学的演示模型,也能为小型减速装置的设计提供结构参考,建模过程中对齿形的精准构建,保证了模型后续导入工程软件进行干涉检查、运动仿真的可用性,避免了齿形失真导致的仿真误差,整体结构完整,细节到位,准确复现了蜗杆蜗轮传动副的典型机械结构。
