气动五通快插式塑料气管管接头设计

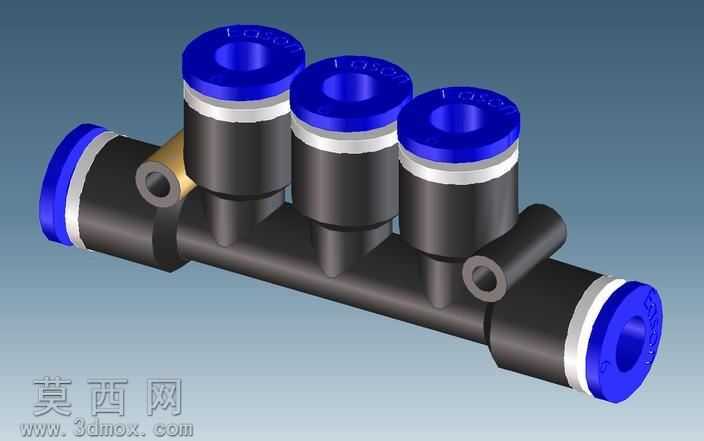

本作品为气动系统用五通快插式气管管接头，建模过程依托三维参数化设计软件完成，首先根据气动管路的通用连接需求确定整体布局：主体采用一字型横向通径结构作为主气路通道，沿主管路轴向等距布置三个垂直向上的快插接口，主管路两端保留同轴快插接口，实现单路进气、五路分流的气路分配功能，适配气动回路中多支路并行供气的使用场景。建模阶段先绘制主管路的回转截面轮廓，通过旋转特征生成主管路的基体结构，再依次定位三个垂直支路的接口位置，通过拉伸、布尔合并特征完成整体基体的一体化建模，保证各接口的同轴度、位置度公差符合气动元件的装配要求。接口部分严格按照快插接头的通用结构设计：每个接口端部设计蓝色塑料压环的安装槽位，压环与接头本体之间预留白色密封卡圈的装配间隙，接头内部集成弹性卡爪、密封胶圈的安装腔体结构，还原快插接头插入即锁紧、按压压环即可拔管的功能结构，同时在主管路侧面设计两个小型辅助定位孔位，用于接头安装时的限位固定，避免管路通气后接头发生移位偏转。材质与渲染阶段，接头主体部分赋予哑光黑色工程塑料材质，模拟气动快插接头常用的PBT塑料壳体质感，端部压环采用高饱和度亮蓝色硬质塑料材质，密封卡圈赋予白色哑光尼龙材质，接口内部的金属卡爪部分赋予浅黄铜金属质感，通过调整材质的粗糙度、反光度参数，还原不同部件的真实材质差异；渲染时采用渐变灰蓝色工业展示背景，添加柔和的侧向打光，突出接头各部分的结构层次与接口细节，清晰展示五通布局的结构特点。设计过程中充分考虑气动接头的实用性：各接口的内径尺寸统一适配常用外径的气动PU气管，主管路通径大于支路通径，保证分流时的气路流量满足使用需求，所有接口的边缘均做圆角过渡处理，避免插拔气管时刮伤气管外壁，整体结构无多余冗余特征，符合气动元件紧凑、轻量化的设计要求，可直接用于气动回路设计的装配选型参考、气动系统教学演示等场景。
