八辐式双轮缘滑轮结构设计方案

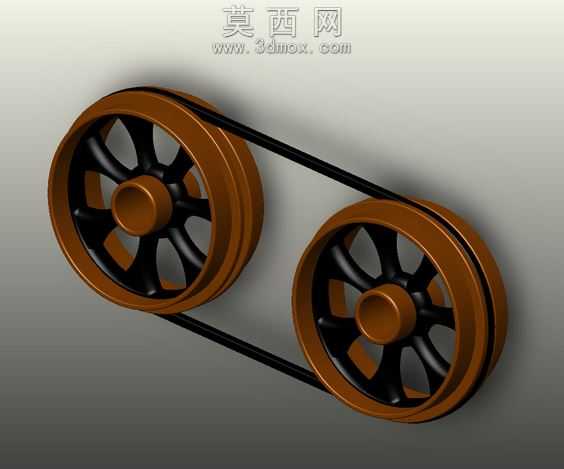

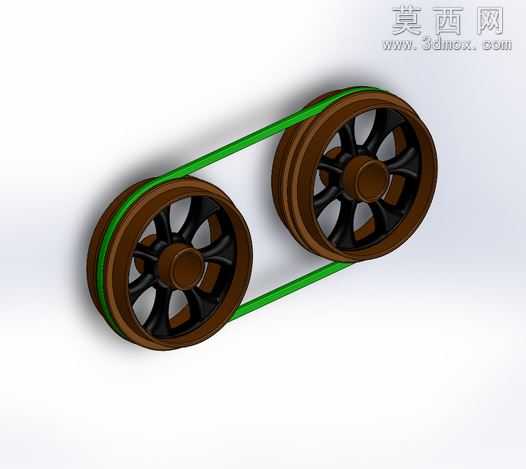

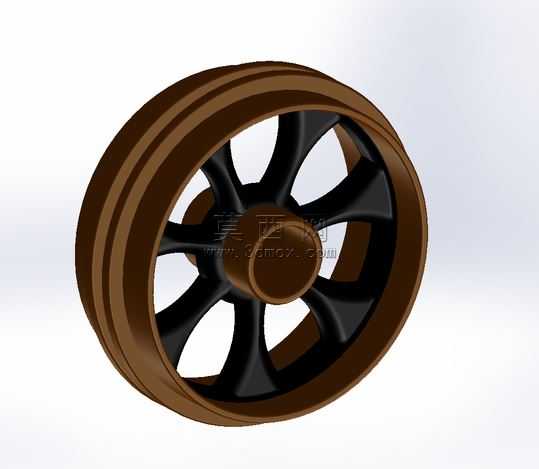

该滑轮采用三维参数化建模方式完成整体结构设计，建模过程中先以旋转特征构建轮体的基础回转基体，精准控制双轮缘的外轮廓弧度、轮槽的深度与倒角参数，确保轮槽工作面的曲面过渡顺滑无棱角，适配配套绳索的绕行接触需求，避免使用过程中出现应力集中或绳索过度磨损的问题。轮辐部分采用八根对称分布的流线型辐条结构，每根辐条从中心轮毂位置向外平滑延伸至轮缘内侧，辐条截面采用渐变式设计，靠近轮毂位置厚度更大以承载核心传动力，靠近轮缘位置逐渐收窄，在保证整体结构强度的前提下有效降低轮体自重，减少转动过程中的惯性损耗。中心轮毂位置设计有同轴的安装定位凸台，凸台端面做平整化处理，预留的轴孔尺寸经过公差校核，可与标准规格的转动轴实现精准配合，保证滑轮转动时的同轴度，减少运转过程中的径向跳动。材质设计上，轮缘与轮辐采用差异化的材质表现方案，轮缘部分选用棕褐色耐磨工程塑料质感材质，模拟高耐磨尼龙或酚醛树脂的材质特性，表面添加细微的磨砂质感纹理，提升接触摩擦力的同时展现耐磨材质的视觉特征；轮辐与中心轮毂部分选用哑光黑色高强度工程塑料或喷塑金属材质，表面做哑光处理避免多余反光，与棕褐色轮缘形成清晰的视觉层次区分，也便于生产过程中通过双色注塑或表面喷涂工艺实现外观效果。渲染阶段采用柔和的均匀漫反射光源，从多个角度打光展现轮体的曲面轮廓与结构细节，背景选用纯白色突出滑轮本身的结构特征，阴影部分做柔化处理，清晰呈现辐条之间的镂空结构与轮缘的分层设计。整体设计兼顾结构强度与轻量化需求，对称式的八辐结构保证轮体各个方向受力均匀，双轮缘设计可有效防止绳索从轮槽中脱出，可应用于小型起重设备、传动导向机构、家居滑动装置等多种场景，建模过程中所有特征均保留参数化编辑历史，可根据实际使用需求调整轮径、轮槽宽度、轴孔尺寸等核心参数，快速适配不同的安装使用场景，结构上无冗余设计，所有曲面与实体连接位置均做圆角过渡处理，既降低生产加工的难度，也避免尖锐棱角带来的安全隐患。
