铁路货运机车仿真分析三维设计作品

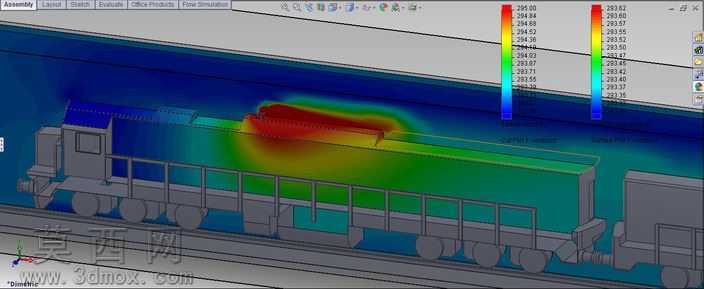

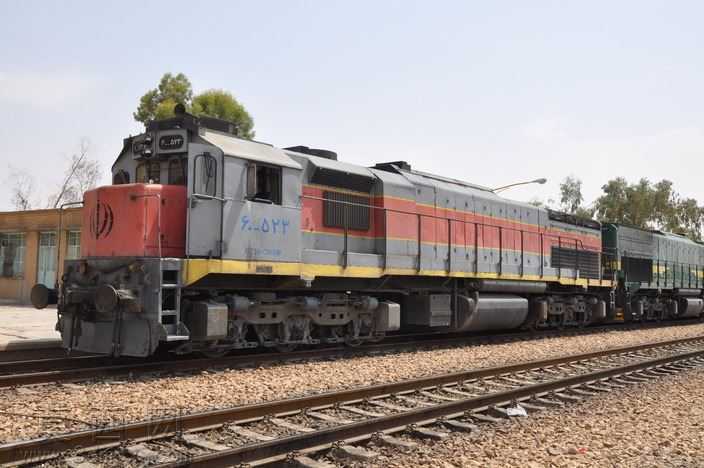

本作品围绕铁路货运机车开展三维建模与仿真分析工作，建模阶段以真实机车结构比例为参考，在三维建模环境中逐一还原机车的核心结构：首先搭建车头驾驶室的轮廓结构，精准还原驾驶室的窗体布局、前脸造型与侧面走台护栏结构，保证外观尺寸与真实机车的比例一致性；随后构建货运承载车厢的主体框架，细化车厢侧围的加强筋结构、底部与转向架连接的承载座结构，同时对走行部的轮对、轴箱、悬挂组件进行等比例建模，还原轮对的排布规律与各部件的装配位置关系，确保整体装配结构无干涉，各部件的连接逻辑符合机车实际的机械构造。完成基础结构建模后，作品针对机车运行过程中的热力场分布开展仿真分析，通过有限元分析模块对模型进行网格划分，在车体对应区域施加工况载荷与热边界条件，模拟机车运行状态下的热量传递与温度分布规律，最终通过云图可视化呈现不同区域的温度梯度变化，直观展示高温区域的分布范围与温度衰减趋势，为机车的散热结构优化、耐热材料选型提供可视化的参考依据。材质设置方面，针对不同部件匹配对应的材质属性：车体钢结构部分赋予金属材质，调整粗糙度与金属度参数还原钢材的哑光金属质感；走行部轮对根据材质差异分别设置轮箍的耐磨钢材属性与轮芯的结构钢属性；驾驶室窗体赋予透明玻璃材质，调整透光率与反射参数还原玻璃的光学特性。渲染阶段采用贴合工程分析的可视化风格，在保证结构辨识度的基础上，将仿真云图与线框结构结合呈现，既保留三维模型的结构轮廓，又清晰展示热力场的分布特征，整体设计兼顾结构还原的准确性与仿真分析的实用性，可用于轨道交通车辆相关的结构教学、工况分析参考以及机车结构的科普展示。
