经典历史教堂建筑剖面结构三维设计

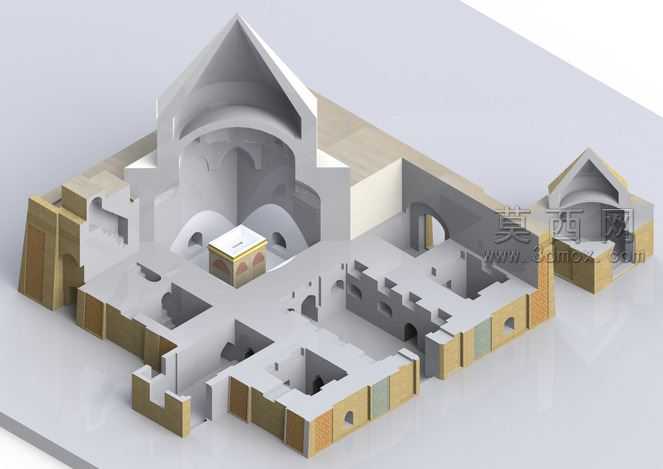

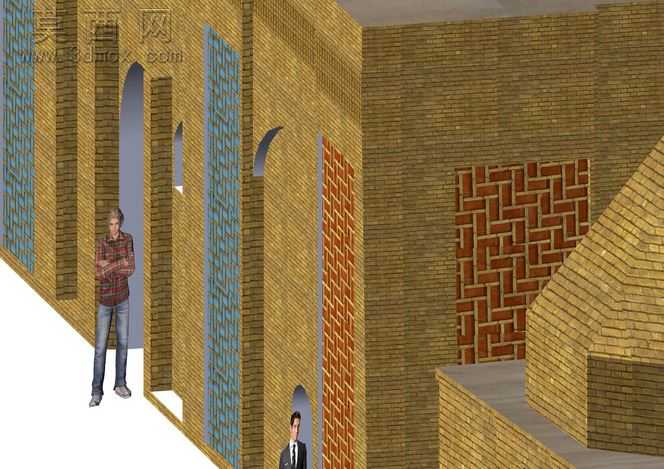

本作品为经典历史宗教教堂建筑的剖面结构三维建模成果，建模过程中依托历史建筑留存的形制资料，先梳理传统教堂的空间逻辑：以中殿为核心轴线，对称排布侧廊、圣坛区域，还原哥特式建筑标志性的尖拱、肋架拱顶结构特征，在三维软件中先搭建整体空间的线框基准，确保各部分比例符合历史建筑的实际规制，中殿的拱顶弧度、墙体厚度、侧廊开间尺寸都经过反复校准，匹配同类历史教堂的实测比例。建模时采用分层构建逻辑，先完成整体建筑的外轮廓墙体，区分砖石承重结构与内部装饰结构的不同层级，再逐步细化内部的拱券、壁柱、墙面开窗结构，剖面视角下完整呈现建筑从地基到拱顶的竖向构造层次，清晰展示厚重外墙的承重逻辑、拱顶荷载传递到壁柱再传导至地基的力学路径。材质渲染阶段，针对历史建筑的材质老化特征做了精细化处理，外墙砖石材质模拟了石材风化后的色泽变化、砖缝间的岁月沉积质感，不同区域的砖石根据所处位置做了色差区分，靠近地面的墙体部分做了轻微的水渍、磨损质感处理，还原古建历经岁月的真实质感；内部墙面采用哑光抹灰材质，搭配局部石材装饰构件，圣坛区域的小型祭台做了石材与装饰面的材质区分，通过不同材质的粗糙度、反光度参数调整，让剖面下的各结构边界清晰可辨，同时整体光影采用柔和的漫射光模拟教堂内部的自然采光效果，光线从高侧窗位置射入，在拱顶与墙面形成自然的光影过渡，凸显拱顶结构的曲面弧度与空间纵深感。设计过程中重点还原历史建筑的内部空间叙事性，从入口到圣坛的空间递进关系通过剖面视角完整呈现，侧廊的小祈祷空间与主殿的开阔空间形成尺度对比，附属小型礼拜室的结构也做了等比例还原，各部分墙体的连接、拱券的咬合关系都做了无干涉处理，确保模型结构逻辑严谨，既可以直观展示历史教堂的建筑构造特点，也可用于建筑史教学、古建复原研究的可视化展示，帮助观者理解传统砖石宗教建筑的空间智慧与构造逻辑。
