10t桥式抓斗起重机转向架三维设计

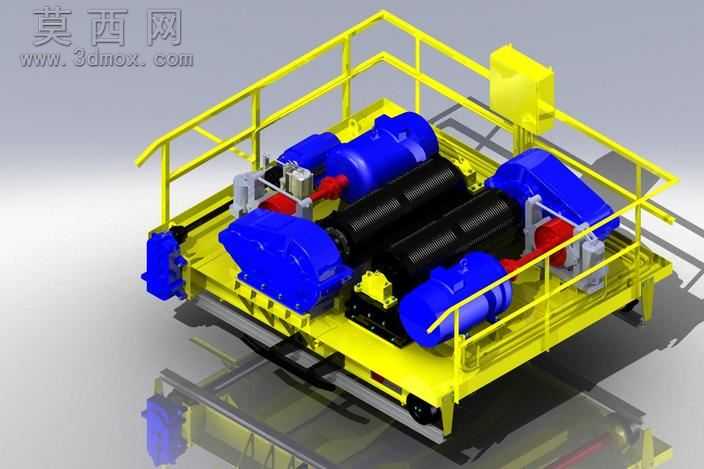

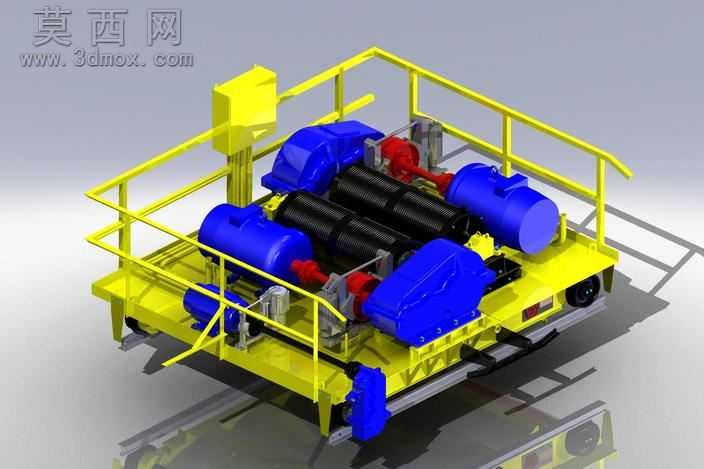

本模型为额定起重量10t的桥式抓斗起重机转向架，是焦化厂桥式抓斗起重机的核心行走承载部件，自2011年起在第聂伯彼得罗夫斯克焦化厂投入实际生产使用，建模过程严格遵循实际设备的尺寸比例与结构逻辑，完整还原了转向架的所有功能组件。建模阶段采用自底向上的装配设计思路，首先完成行走轮组、驱动单元、防护结构等单个零件的参数化建模，对行走轮的踏面轮廓、轴承安装位、轮缘结构做了精准的尺寸还原，保证轮组与起重机轨道的配合精度符合起重设备的行业规范；驱动模块部分还原了多组驱动电机、减速机构、传动连接组件的排布，清晰呈现了动力从电机输出到行走轮的传递路径，各部件的安装接口、连接位置都按照实际装配关系做了对应约束，可直观查看动力传递的结构逻辑。模型对转向架的承载平台做了精细化建模，平台采用框架式承载结构，表面预留了抓斗起升机构、卷扬组件的安装定位点位，平台周边设置了符合安全规范的黄色安全防护栏杆，栏杆的高度、立杆间距、扶手结构都参考工业安全防护标准设计，同时还原了平台端部的止挡限位结构，避免行走过程中出现超程脱轨风险。材质与渲染阶段，根据工业设备的实际涂装与材质属性做了区分设置：承载平台与防护栏杆采用起重机械常用的警示黄涂装，还原了金属漆面的哑光质感；驱动电机、减速箱等动力部件采用工业蓝涂装，还原了铸铁壳体的厚重质感；传动部件、卷扬卷筒做了金属发黑处理的材质表现，行走轮还原了铸钢件的耐磨材质属性，渲染时添加了柔和的工业环境光与轨道阴影，让整体模型的视觉效果贴近真实车间内的设备状态，清晰区分不同功能的组件结构。该转向架作为桥式抓斗起重机的行走承载核心，承担着整机重量承载、沿轨道行走移动、传递行走驱动力的作用，模型完整呈现了各部件的装配关系，可用于起重设备的结构教学、检修培训、改造方案验证等场景，能够直观展示重载起重设备行走机构的设计逻辑与结构特点。
