汽车起重机整车结构三维设计模型

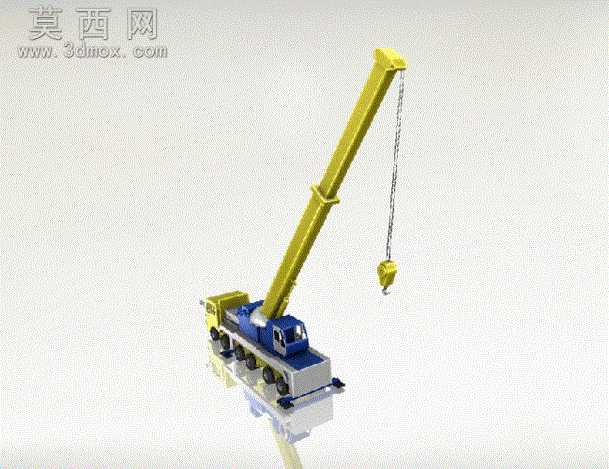

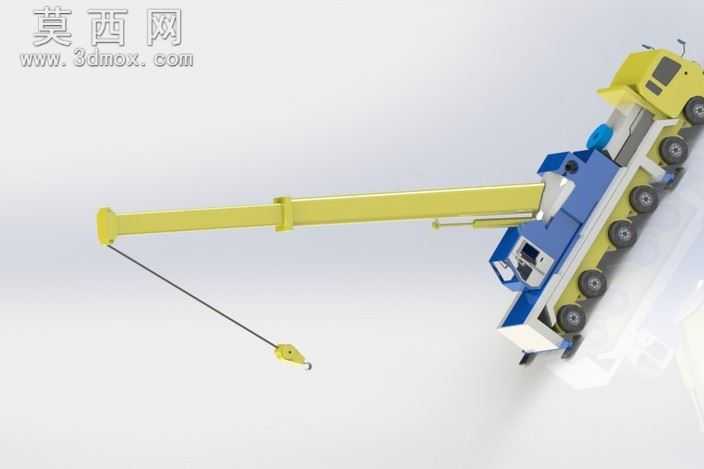

本模型为汽车起重机整车三维设计成果，采用多格式通用三维建模标准完成搭建，完整还原了汽车起重机的整车外观与核心功能结构。建模过程中严格遵循真实汽车起重机的尺寸比例与结构逻辑，首先完成多轴重载汽车底盘的建模，还原了底盘的多组承重车桥、轮胎、车架主体、驾驶室结构，底盘部分预留了起重作业的支撑结构安装位，匹配真实汽车吊的行走承载需求。上车部分重点完成了回转支承基座、多节伸缩吊臂、变幅油缸、起升卷扬机构、吊钩滑轮组的结构建模，吊臂采用分段式伸缩结构设计，每节臂的截面形态、搭接结构都按照真实箱型吊臂的工程特征还原，变幅油缸的铰接位置、支撑角度经过反复校准，能够直观展示吊臂变幅作业的运动逻辑。吊钩部分还原了滑轮组、吊钩本体、防脱卡扣的细节结构，钢丝绳沿吊臂顶端滑轮组连接卷扬机构与吊钩，完整呈现起升作业的力传递路径。模型渲染阶段采用了工程设备常用的配色方案，底盘与驾驶室采用深蓝色工程漆面材质，吊臂采用醒目的工程黄色涂装，金属结构部分赋予哑光金属质感，轮胎采用黑色橡胶材质并还原胎面纹理，支腿部分采用金属灰色材质，整体渲染效果贴近真实工程设备的视觉观感。建模过程中对各部件的装配关系进行了严谨约束，底盘与上车回转机构的转动配合、吊臂各节段的伸缩配合、变幅油缸的铰接转动配合、吊钩的起升运动路径都符合真实设备的运动逻辑，既可以作为起重设备结构认知的教学演示素材，也能够作为吊装作业方案模拟、工程机械外观设计的基础参考模型，帮助设计人员快速理解汽车起重机的整体布局与核心结构原理，为后续的结构优化、作业仿真提供可靠的三维模型基础。
