带瓶盖饮用塑料水瓶外观结构设计

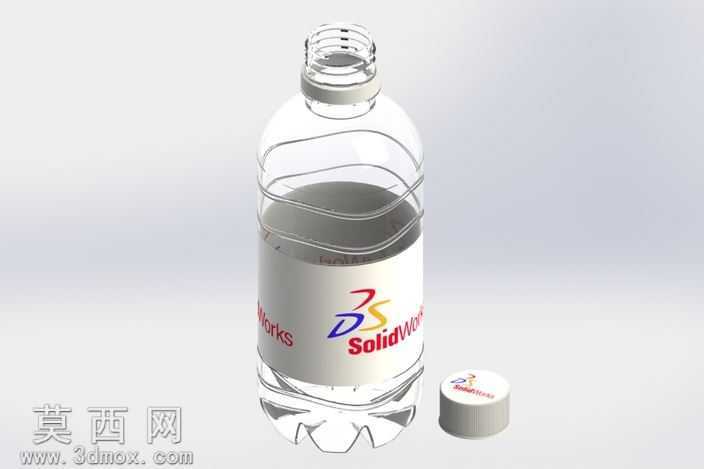

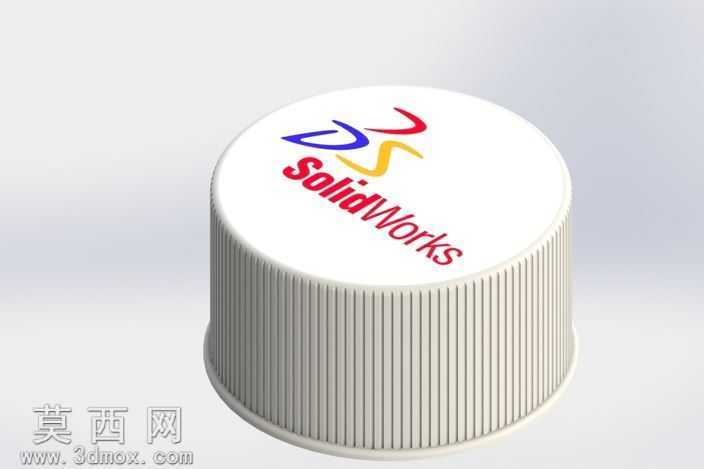

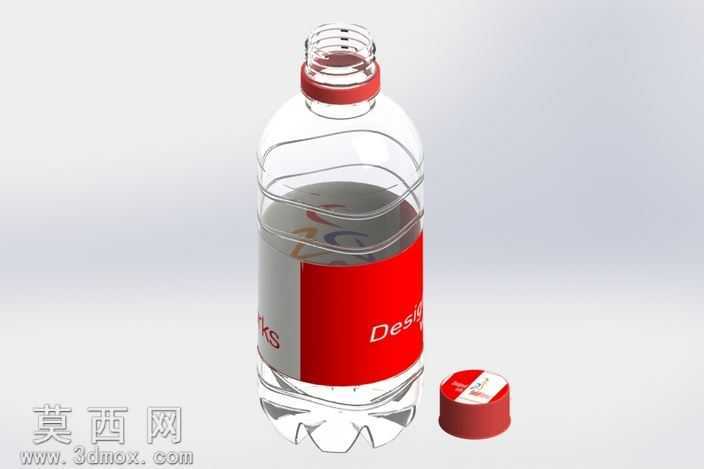

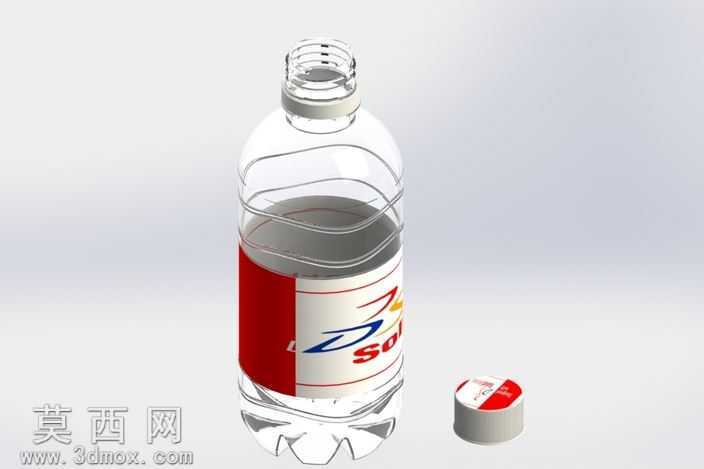

本作品为饮用塑料水瓶的三维参数化建模成果，建模过程依托主流三维设计软件完成全流程构建，从瓶体基础轮廓到细节特征均遵循真实量产瓶装水的结构逻辑进行还原。建模初期先绘制瓶身的旋转截面草图，精准把控瓶身的收腰弧度、底部多瓣式防滑支撑结构的轮廓比例，通过旋转凸台命令生成瓶身基础实体，再针对瓶身的环形防滑凹槽进行环绕阵列切除，还原真实水瓶握持时的防滑结构设计。瓶口部分严格参照标准饮料瓶口的螺纹规格建模，绘制螺旋线作为扫描路径，通过扫描切除生成连续的密封螺纹结构，同时还原瓶口处的密封卡圈细节，保证瓶盖与瓶口的装配匹配度。瓶盖部分单独建模，先构建瓶盖的基础圆柱实体，在内壁对应瓶口螺纹的位置通过扫描生成内螺纹结构，同时还原瓶盖顶部的防滑齿纹、顶面的标识区域细节，瓶盖与瓶口的装配间隙经过反复调整，符合实际产品的装配公差要求。材质与渲染环节，瓶身主体赋予高透明PET塑料材质，调整材质的折射率、透光率与粗糙度参数，还原塑料瓶通透且带有轻微光线折射的质感，瓶身标签区域分别赋予哑光红、银灰印刷材质，模拟纸质标签的印刷质感，瓶盖赋予不透明红色PP塑料材质，调整表面的轻微磨砂质感，还原真实瓶盖的触感表现。渲染阶段搭建柔和的影棚光照环境，添加多盏辅助光源消除瓶身透明材质产生的暗部死黑，调整光线折射角度让瓶身的轮廓线条更清晰，同时添加柔和的地面阴影，让整体渲染效果更贴近真实产品的展示效果。设计过程中充分考虑塑料瓶的实际使用特性，瓶身的环形凹槽不仅起到防滑作用，也能提升瓶身的结构强度，减少灌装、运输过程中瓶身变形的概率，底部的多瓣式凹陷结构既可以提升瓶身放置的稳定性，也能平衡瓶内液体灌装后的压力分布，整体模型的所有特征均保留参数化建模历史，可根据需求调整瓶身容量、各部分尺寸比例，适配不同规格的饮用水包装设计需求，模型结构完整无破面，装配关系清晰，可用于产品结构展示、包装设计参考、渲染素材使用等多个场景。
