电机散热用径向叶片风轮结构

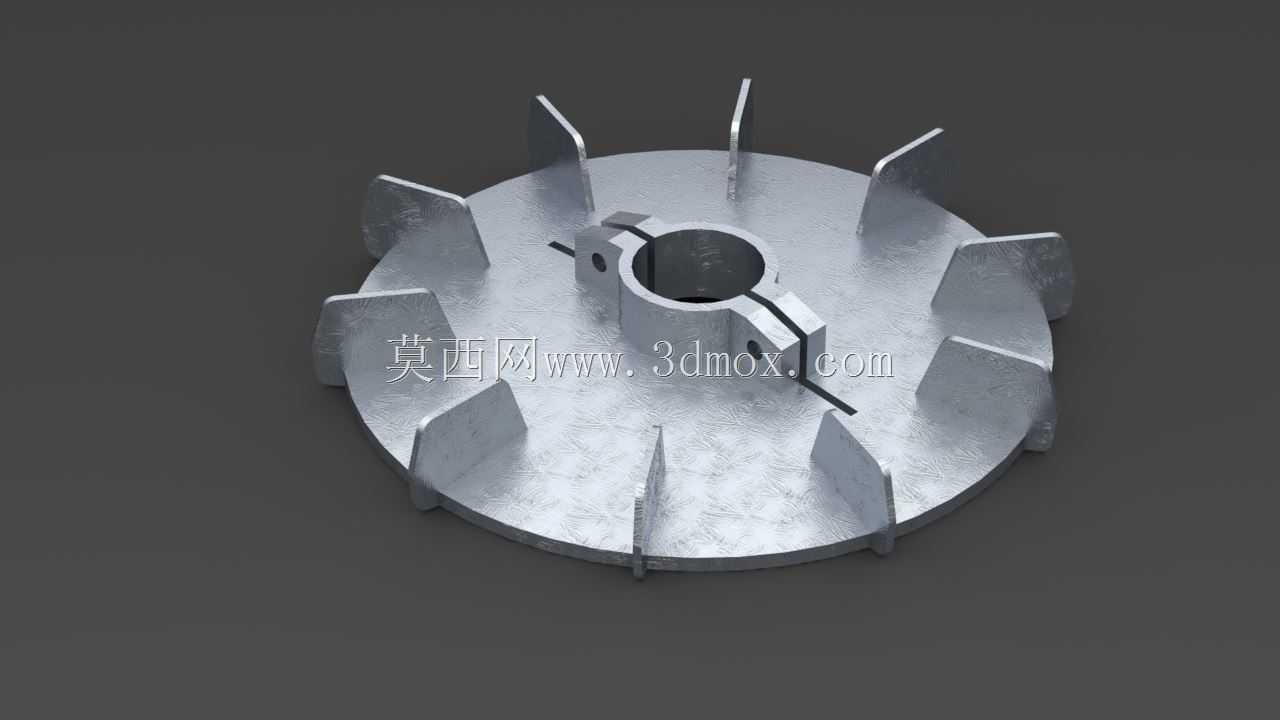

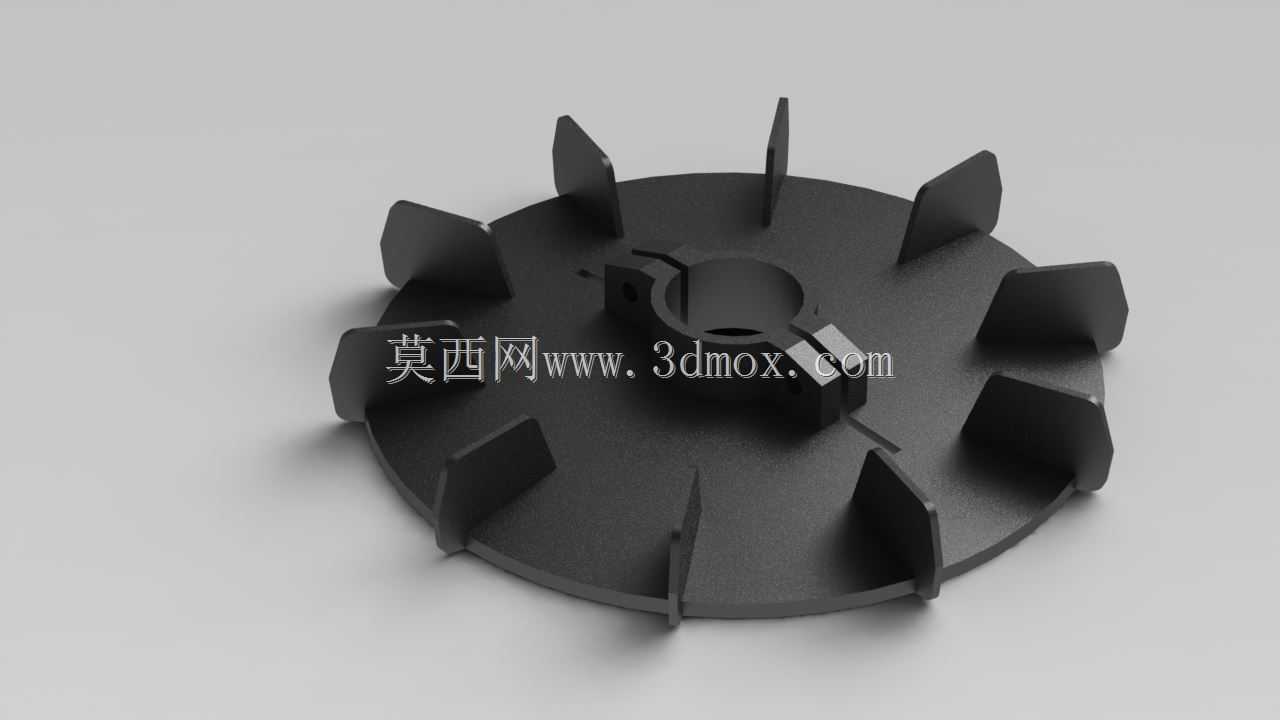

这款径向直叶片风轮主要配套中小型异步电动机使用，安装位置在电机非输出轴端，随转子同步旋转产生定向气流，带走电机运行时定子绕组、铁芯产生的热量，避免电机因温升过高出现绝缘老化、出力下降的问题，在工业风机、水泵配套电机、小型机床驱动电机上都有广泛适配场景。从结构设计来看，中心采用带开口缝的夹紧式轴孔，轴孔侧预留紧定螺钉安装位，安装时将轴孔套入电机轴后锁紧螺钉，依靠开口缝的弹性变形抱紧转轴，无需额外加工键槽即可传递扭矩，适配同直径公差范围内的多种电机轴径，降低了配套加工的精度要求。叶片采用等厚径向直出设计，共12片叶片沿轮盘周向均匀分布，叶片与轮盘一体铸造成型，没有拼接焊缝，高速旋转时动平衡余量小，不会产生额外的振动载荷，直叶片的设计对旋转方向没有要求，不管电机正反转都能产生稳定的轴向送风气流，适配需要频繁正反转的工况。轮盘边缘做了小角度翻边结构，既可以提升轮盘整体的结构刚度，避免长期高速旋转出现轮盘翘曲变形，又能对气流起到一定的导流作用，减少叶片边缘的气流紊流损失，提升散热效率。安装边界方面，中心轴孔的夹紧范围覆盖常规Y系列中小型电机的非轴伸端轴径，轮盘整体外径适配对应机座号的电机风罩内径，安装后叶片外缘与风罩内壁保留均匀的安全间隙，不会出现运转刮蹭问题，轴向安装尺寸匹配电机端盖到风罩端面的距离，不需要额外调整风罩安装位置即可完成装配。设计过程中重点考虑了铸件的工艺性，所有转角位置都做了铸造圆角，避免铸造成型时出现应力集中导致的冷裂缺陷，叶片厚度均匀一致，铸造时金属液充型流畅，不容易出现浇不足、冷隔等废品问题，表面不需要过多机加工即可满足使用要求，适合批量压铸生产。实际使用中，这种一体铸铝风轮的重量较轻，不会给电机转子增加过多的转动惯量，电机启动时的额外负载小，同时铸铝材料的导热性能好，运转过程中自身也能辅助传导部分热量，相比传统塑料风轮，耐高温性能更强，即使电机短时过载出现超温情况，也不会出现叶片变形融化的问题，可靠性更高。
