PCB板载贴片式变压器三维结构设计

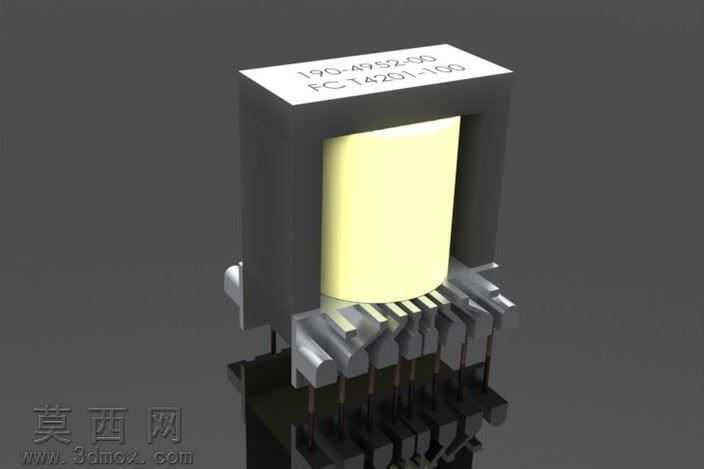

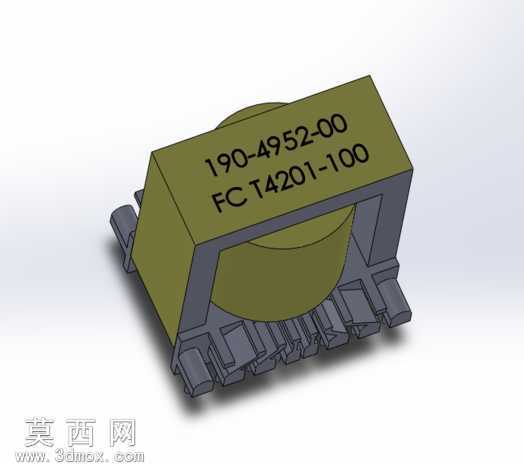

本作品为适配PCB板安装的贴片式变压器三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循电子元器件标准化建模规范，精准还原实物的装配结构与外形特征。建模初期先梳理该类板载变压器的结构逻辑，将整体拆分为磁芯骨架、绕组腔体、引脚排组三个核心功能模块，分别进行参数化草绘与特征构建：磁芯部分采用U型加中柱的组合结构，建模时通过拉伸、切除特征精准还原磁芯的壁厚、倒角与贴合面公差，磁芯表面的丝印标识采用包覆特征实现，还原实物表面的字符印刷效果，保证标识位置、字号与实物一致；绕组腔体部分根据磁芯的内轮廓尺寸构建容纳空间，预留绕组绕制的合理间隙，腔体边缘做0.2mm的工艺倒角处理，匹配实际生产中的注塑脱模工艺要求；引脚部分采用多针直插贴片式结构，每根引脚的截面尺寸、伸出长度、相邻引脚间距严格遵循PCB贴片元件的通用焊盘间距标准，引脚根部做限位凸台设计，保证插件焊接时的定位精度，所有引脚的排布与磁芯底部的安装槽位精准对齐，避免出现装配干涉。材质渲染阶段针对不同部件匹配对应材质属性：磁芯部分赋予橄榄绿色哑光工程塑料材质，调整粗糙度参数还原塑封磁芯的磨砂质感，表面丝印字符赋予深灰色哑光油墨材质；引脚部分赋予镀锡金属材质，调整金属反射率与粗糙度，还原焊脚的半光亮金属质感；骨架部分赋予深灰色阻燃工程塑料材质，区分于磁芯的色彩同时符合电子元件的材质特性。结构校验阶段完成了整体的干涉检查，确认磁芯与骨架装配到位、引脚与腔体无错位，绕组预留空间满足常规线径的绕制需求，底部安装面的平面度公差符合SMT贴片的平整度要求，整体模型可直接用于PCB布局的元件调用、产品结构演示以及生产前的装配模拟，能够为电子电路设计环节提供精准的三维元件参考，帮助设计人员提前预判板上元件的空间占用、焊接间隙等问题，提升电路设计的合理性与可生产性。
