户外预装式箱式变电站整体布局设计

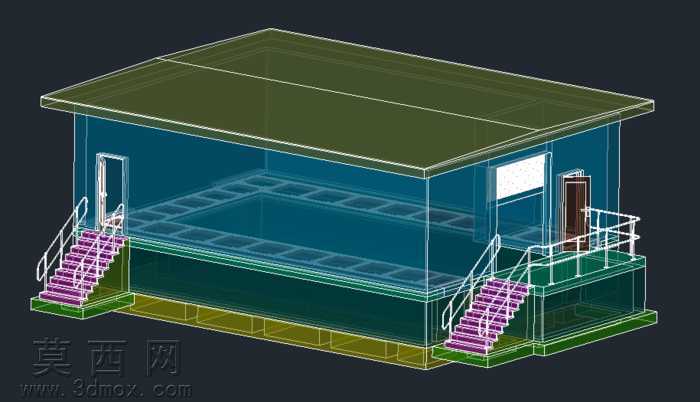

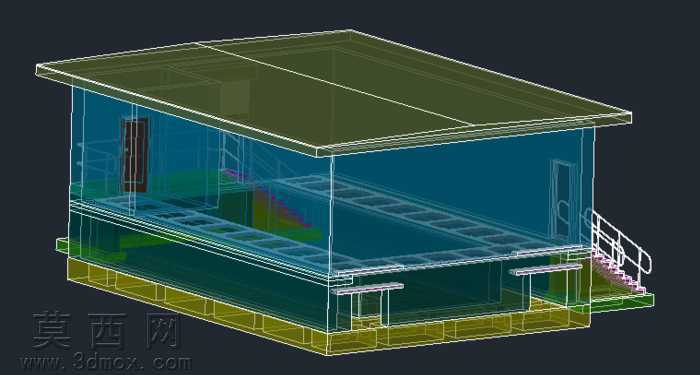

本模型采用三维参数化建模方式完成箱式变电站的整体布局设计，建模过程中严格遵循户外配电设施的实际尺寸规范，先以线框模式搭建整体空间框架，确定箱体长宽高比例、基底抬升高度与外部附属结构的位置关系。模型主体分为下部基座、中部设备舱、上部顶盖三个核心层级，基座部分采用半透明黄绿色材质表现混凝土基础与架空支撑结构，清晰展示出底部的通风间隙与承重梁排布逻辑，方便查看基座的防水抬升设计与管线预留通道。中部设备舱采用半透蓝色玻璃质感材质，既还原了箱变外壳的围护结构，又可直观呈现舱内的设备排布、检修通道走向与楼梯位置，舱壁上预留的门体、观察窗位置都按照实际运维需求设置，外部附带的带扶手楼梯模型还原了真实的踏步高度与扶手弯折弧度，满足人员进出检修的通行尺寸要求。上部顶盖采用不透明深绿色材质，还原了箱变顶盖的坡形排水结构与悬挑防雨边缘，顶盖与舱体的连接缝隙、封边结构都做了精细化建模，还原真实的装配关系。建模过程中对所有结构做了分层处理，不同功能区域的构件独立成组，方便后续调整内部设备排布方案，材质参数设置兼顾了结构展示效果与真实质感，半透明材质的透明度经过反复调试，既不会完全遮挡内部结构，也能清晰区分不同层级的构件边界。整体设计思路围绕箱式变电站的实际运维需求展开，在有限的箱体空间内合理规划设备安装区、人行通道、进出入口的位置，外部楼梯的设置满足高处检修的通行需求，基座抬升设计兼顾防水与通风要求，顶盖悬挑结构可避免雨水直接冲刷舱壁接缝，所有结构尺寸都符合户外配电设施的相关设计规范，可用于箱变布局方案展示、施工交底参考与运维场景模拟。
