过滤器组装用筛选器装配机三维设计

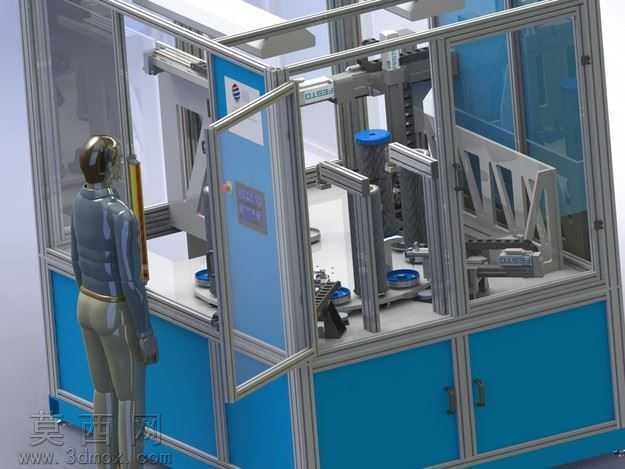

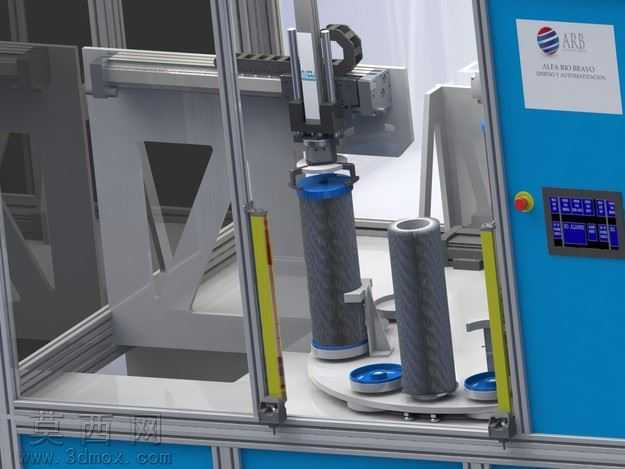

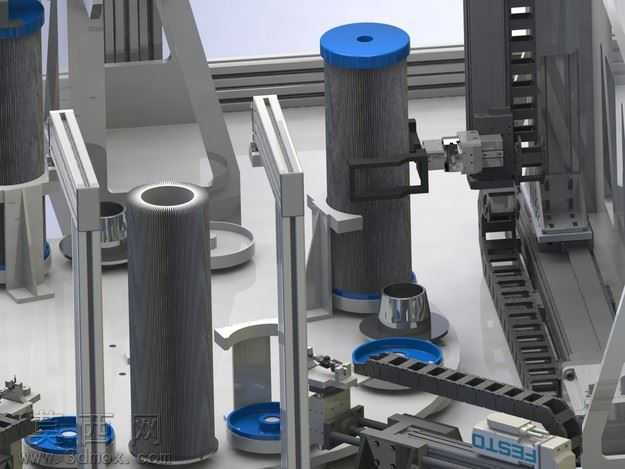

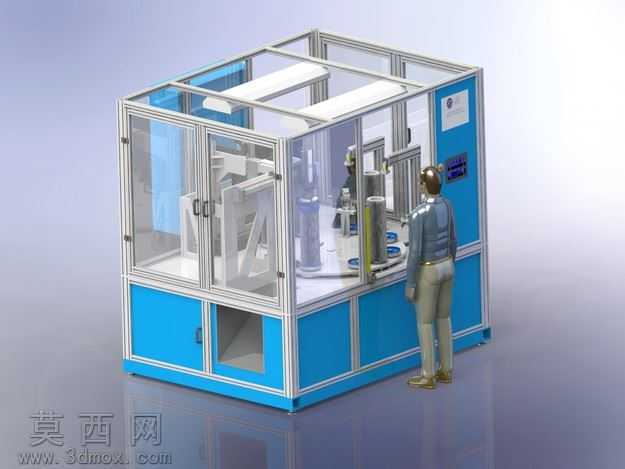

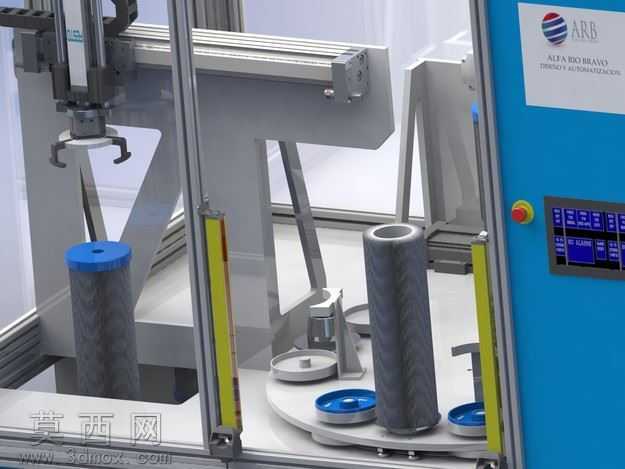

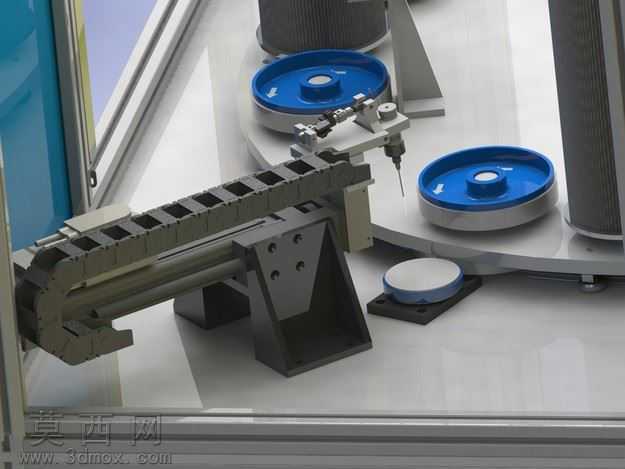

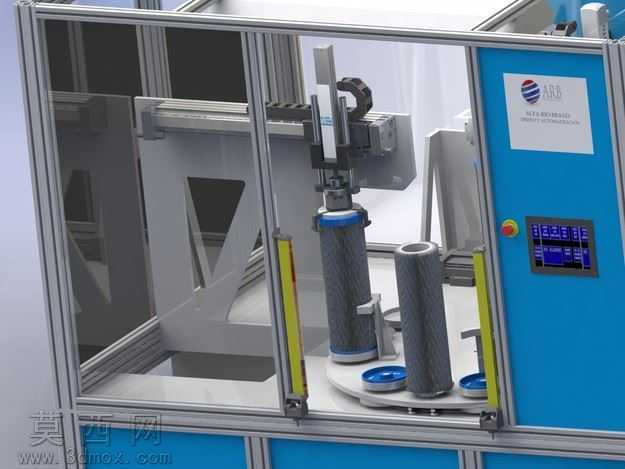

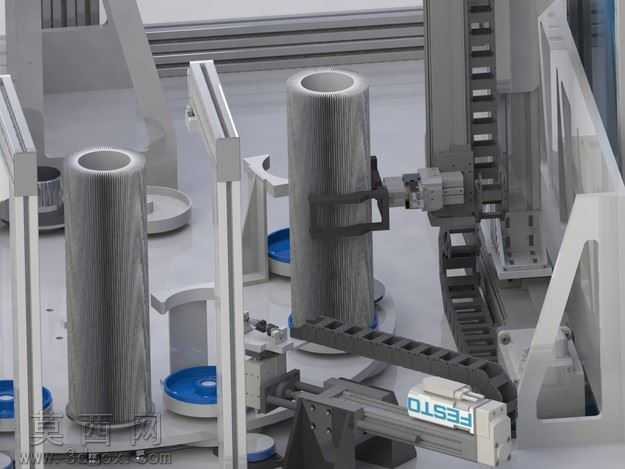

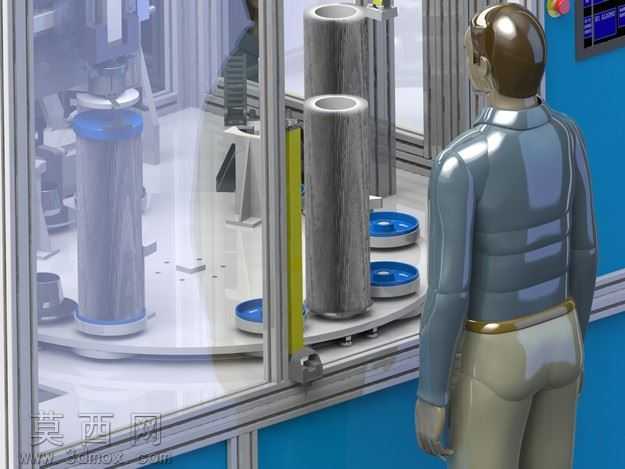

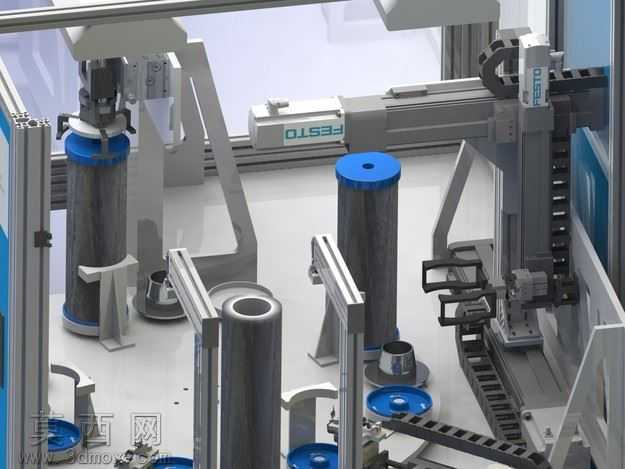

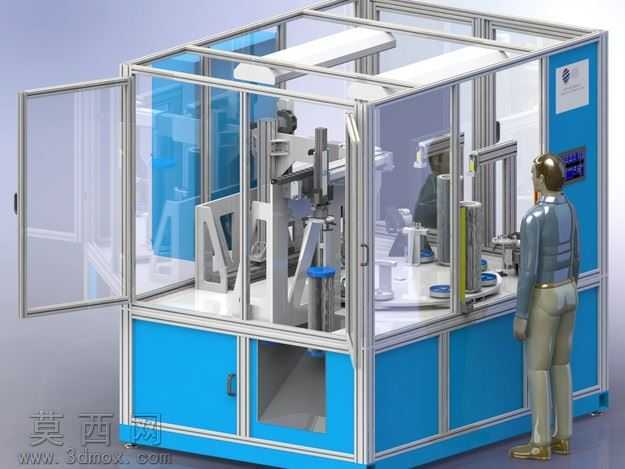

本作品为面向过滤器组装工序的筛选器装配机三维设计，整体采用工业铝型材搭建封闭式机架结构，建模阶段严格遵循机械设计的装配公差规范，先完成机架主体的框架搭建，依次排布底部支撑脚、侧围蓝色钣金护板、透明亚克力观察门、顶部照明安装位，再逐一完成内部多工位转盘、筛选上料机构、压装执行组件、检测工位的零件建模与装配约束，所有运动部件均预留合理的运动间隙，确保虚拟装配下无干涉问题。渲染阶段采用工业设备写实风格，为铝型材构件赋予哑光银白金属材质，钣金护板采用饱和度适中的蓝色哑光烤漆材质，透明门板添加轻微的折射与反射效果模拟亚克力光学特性，内部机械零件根据功能区分材质，金属加工件赋予拉丝不锈钢或镀锌钢质感，气动元件采用对应工业塑料与金属组合材质，场景内搭配标准人体模型直观呈现设备的操作高度与占地尺度，地面添加柔和的环境阴影提升整体真实感。结构设计上采用转盘式多工位布局，可同步完成待组装零件的筛选排序、上料定位、组装压合、成品检测等工序，机架下半部分设置电气柜与废料收集口，侧部预留人机交互触摸屏的安装位置，整体设计兼顾设备的操作便捷性与维护可达性，透明护罩既可以防护内部运动部件保障生产安全，也便于操作人员实时观察内部组装状态，设计思路围绕过滤器组装的实际生产需求，将筛选与装配功能集成在同一台设备内，缩减工序流转的时间成本，机架采用标准铝型材拼装的形式也便于后续根据生产需求调整设备尺寸与工位布局，所有标准件均采用通用工业规格，降低后续加工制造的采购与加工成本。
