医疗胶囊填充线自动化生产设备结构设计

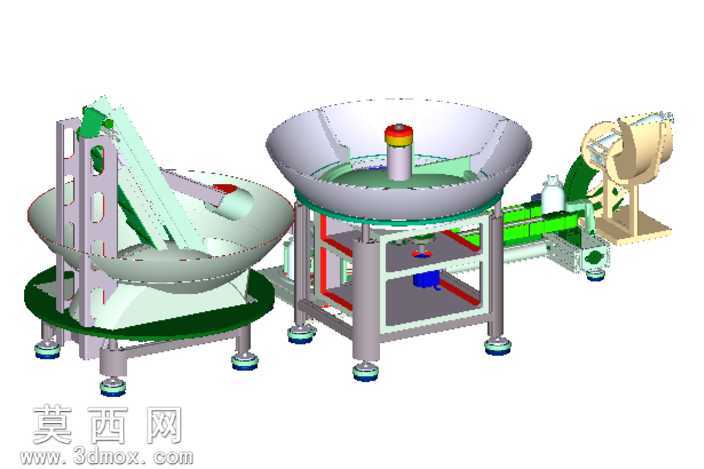

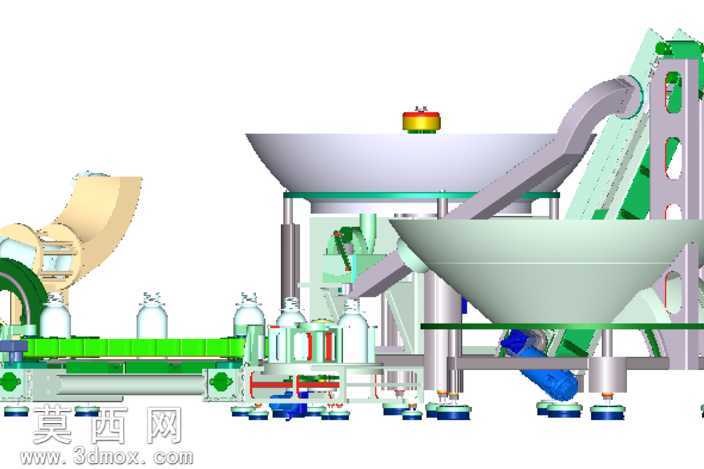

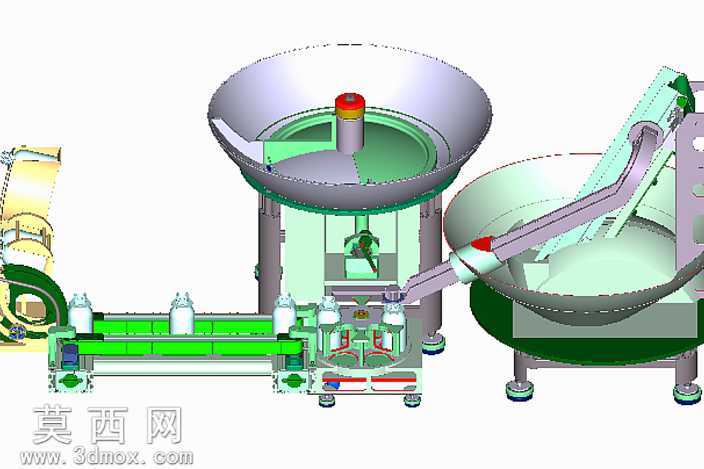

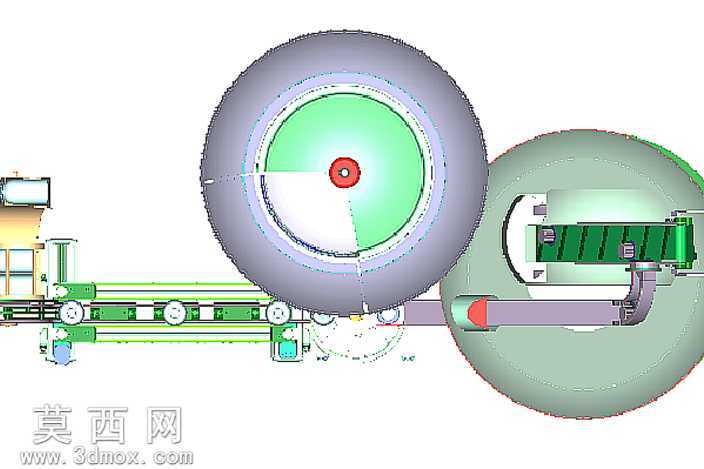

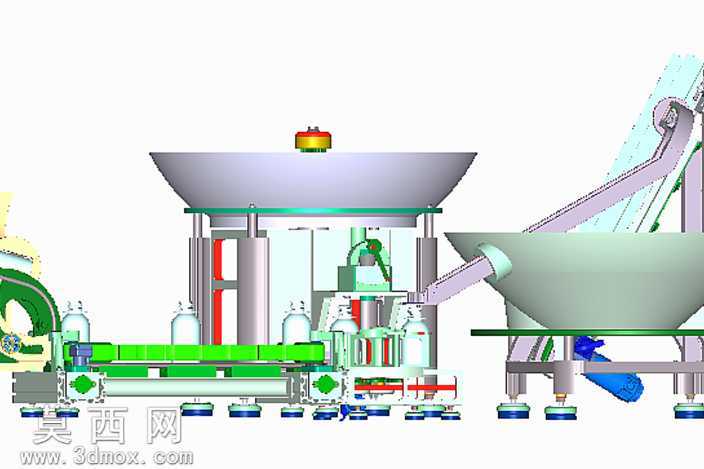

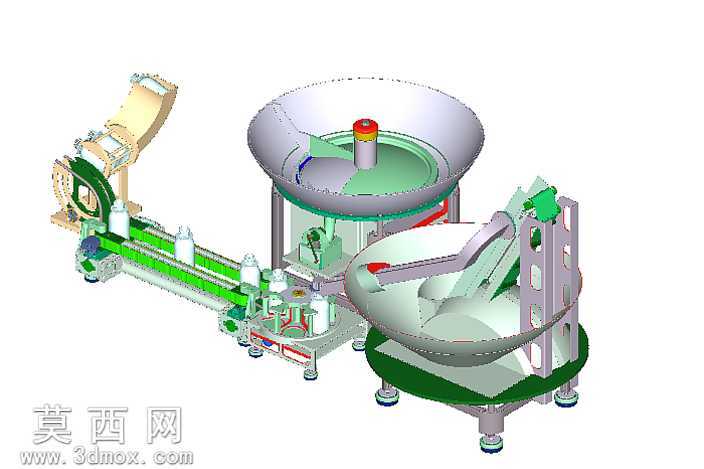

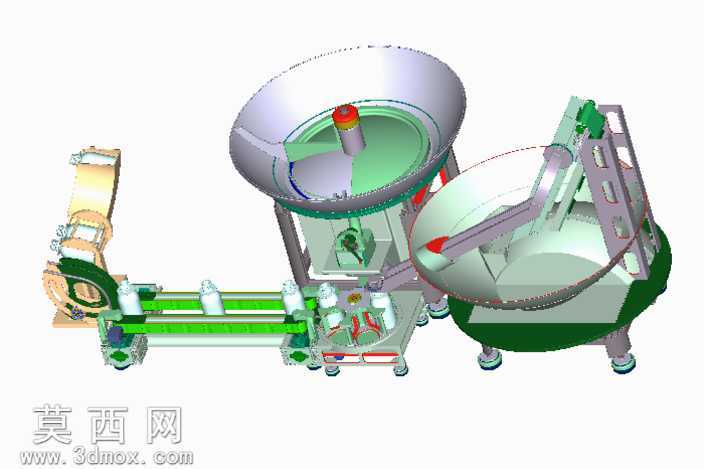

本作品为医疗胶囊填充生产线的三维结构设计，采用三维建模软件完成全参数化装配搭建，整体围绕胶囊自动化上料、定向输送、填充衔接、工位流转的核心生产流程展开结构设计。建模过程中严格遵循机械设计公差配合规范，对每一个零部件的装配约束关系进行精准定义，确保整体机构运动仿真无干涉，可直观还原设备实际运行的动作逻辑。渲染阶段针对不同功能部件匹配对应材质属性，振动盘料斗采用半透明磨砂工程塑料材质，清晰展示内部胶囊定向排序的轨道结构；设备机架采用哑光喷塑金属材质，还原工业设备的厚重质感；输送导轨采用亮面绿色食品级输送带材质，区分不同功能模块的视觉识别性；传动部件、紧固件采用镀锌金属材质，还原标准件的真实外观表现。结构设计上采用双振动盘协同供料方案，分别完成胶囊帽与胶囊体的定向排序送料，通过弧形导料槽将排序完成的胶囊部件精准输送至中间回转式填充工位，回转工位设置多组胶囊定位夹具，可同步完成多粒胶囊的对位、填充、扣合工序；侧边配置皮带输送线，将完成填充扣合的成品胶囊输送至下一工序，输送线侧边设置导向挡条与定位检测工位，避免胶囊在输送过程中出现偏移卡料问题；设备底部配置可调式减震脚轮，既方便设备的车间移位调整，也可通过脚杯调节实现设备水平校准，降低振动盘运行时的共振噪音。设计过程中充分考虑制药行业的生产卫生要求，所有与胶囊接触的部件均采用圆弧过渡结构，无清洁死角，方便生产完成后的设备消杀清理；同时对各运动部件的维护空间进行预留，振动盘、传动电机、输送辊筒等易损件均可实现快速拆装更换，降低设备后期运维成本。整体结构布局紧凑，在满足生产节拍要求的前提下尽可能缩小设备占地面积，适配中小型制药车间的产线布局需求，各功能模块采用模块化设计思路，可根据实际生产需求扩展填充工位数量，适配不同产能的生产要求。
