四叶结构涡轮增压器转子三维设计

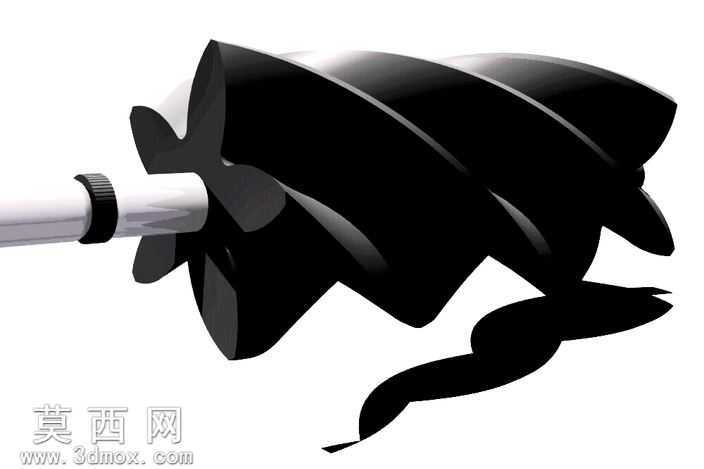

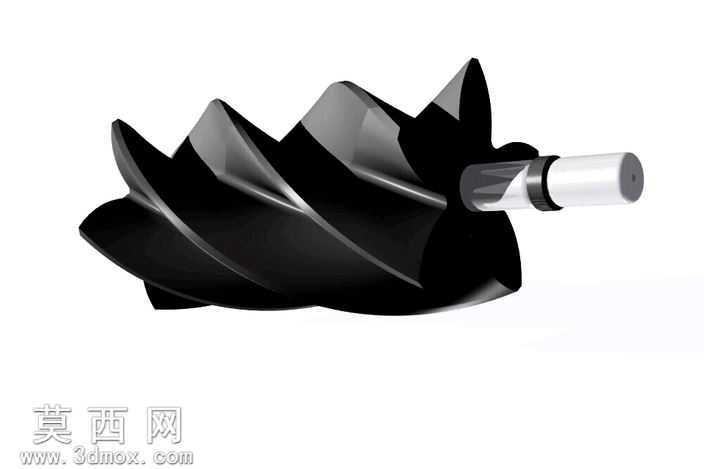

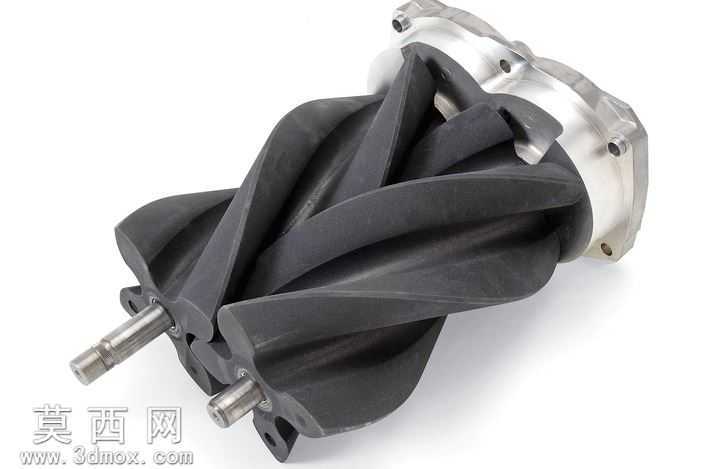

本作品为四叶结构增压器转子的三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先对转子的核心安装轴段进行基准定位，精准还原轴段上的定位环槽、防滑滚花结构的尺寸细节，保证轴段与后续叶轮装配的同轴度公差符合动力部件的设计要求。叶轮部分采用螺旋扫掠结合曲面修剪的建模方式完成四片叶片的形态构建，每片叶片的前缘弧度、叶身扭转角度、后缘收窄比例均参照增压流体力学的性能要求设定，叶片与中心轮毂的过渡区域采用G2连续圆角处理，避免应力集中问题的同时优化流体通过效率。渲染阶段采用高反光金属材质模拟转子的加工质感，对轴段的金属切削面、叶片的抛光曲面分别调整粗糙度参数，轴段滚花区域添加细微凹凸纹理还原真实加工纹理，场景采用三点布光方案，主光勾勒叶片螺旋曲面的轮廓光影，辅光补全轴段暗部细节，背光强化转子整体的立体感，最终渲染效果清晰呈现出部件的结构层次与金属质感。结构设计上，整体转子采用一体式建模逻辑，轮毂与叶片的连接区域做加厚处理，匹配高转速工况下的结构强度要求，轴端的定位结构与锁紧卡槽的尺寸完全适配通用增压器的装配标准，可直接用于后续的装配模拟、流体仿真分析环节，设计过程中反复调整叶片的螺旋升角与叶型厚度，在保证增压效率的同时兼顾部件的动平衡性能，避免高转速运转下出现振动问题，模型的各结构特征均保留完整参数，可根据不同排量的动力需求快速调整尺寸参数完成变型设计。
