带法兰底座异形接口铸造零件工程设计

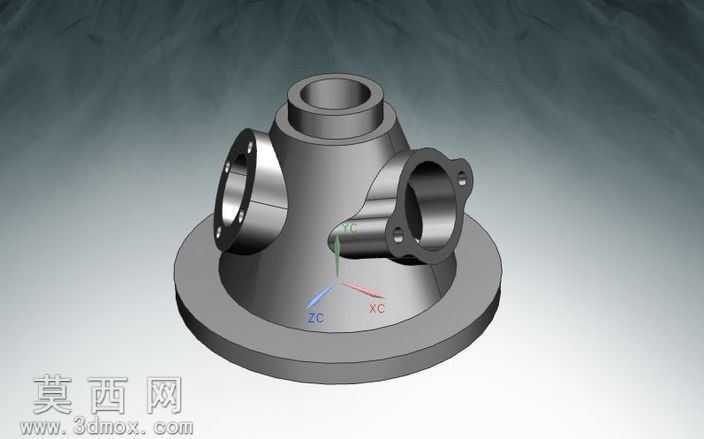

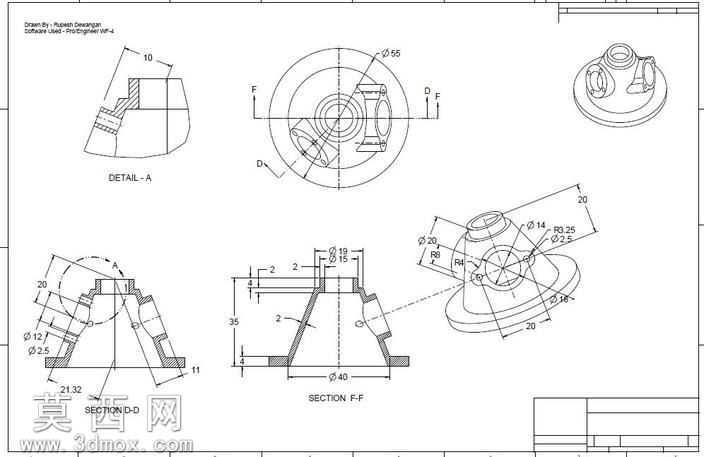

本作品为针对铸造工艺设计的异形接口类机械零件，采用三维建模软件完成全参数化结构设计，建模阶段严格遵循铸造工艺的成型特性，从零件的基础轮廓搭建开始，先确定底部法兰盘的基准平面，绘制法兰的外圆轮廓与安装定位尺寸，再向上构建锥形过渡的主体支撑结构，过程中对铸件的壁厚进行均匀化处理，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷。针对顶部的异形多接口结构，建模时通过多基准面定位的方式，分别绘制三个不同朝向的接口轮廓，通过放样、布尔运算完成接口与主体结构的平滑衔接，同时在接口与主体的连接位置设计了符合铸造工艺要求的过渡圆角，消除应力集中的尖角结构。设计过程中同步完成了工程图的投影视图绘制，包含全剖视图、局部放大视图、轴测视图等多个视角，清晰标注了各部位的尺寸公差、形位要求，比如法兰端面的平面度要求、接口内孔的同轴度要求、各安装面的粗糙度要求，同时标注了铸造拔模斜度的相关参数，确保后续模具制作与铸件生产能够直接参考图纸完成加工。材质预设环节针对铸件常用的灰铸铁材质进行参数调试，还原铸铁件的哑光金属质感，在渲染阶段通过不同视角的展示，清晰呈现零件的内部流道结构、外部加强筋布局，其中主体锥形段外侧的加强筋采用对称分布设计，既能够提升零件整体的结构强度，承受接口连接后的载荷应力，又不会过多增加铸件的整体重量，兼顾结构性能与材料成本控制。整个设计过程充分考虑铸造生产的全流程需求，从分型面的选择到浇铸位置的预留，都在建模阶段进行了工艺性校验，避免出现无法拔模、浇铸填充不足的结构问题，确保设计完成的三维模型能够直接对接铸造生产环节，减少后续工艺调整的工作量，为同类异形接口铸造零件的设计提供了可参考的结构方案。
