三叶螺旋桨式转子三维结构设计

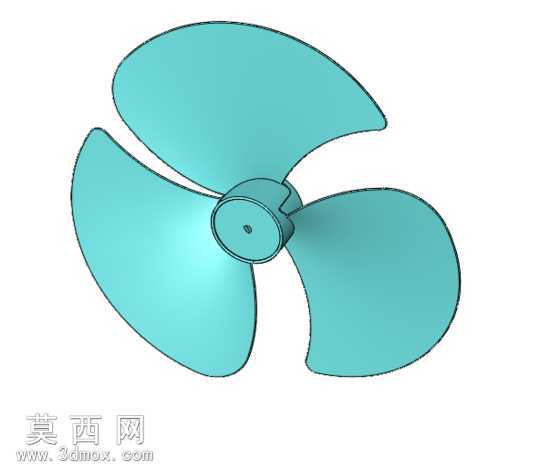

本作品为三叶式转子结构三维模型，采用SolidWorks软件完成全参数化建模，建模过程遵循机械零部件设计的严谨逻辑，以中心轮毂为基准原点展开整体结构搭建。首先完成中心轮毂部分的建模：轮毂为带中心定位孔的圆柱结构，建模时通过旋转凸台命令生成轮毂基体，精准控制轮毂的外径、轴向厚度以及中心安装孔的孔径尺寸，同时在轮毂与叶片衔接的位置做了平滑过渡的圆角处理，避免应力集中问题，保障结构受力合理性。叶片部分采用曲面建模方式完成，三片叶片沿轮毂周向呈120度等角度均匀分布，每片叶片的翼型截面从叶根到叶尖做了连续的参数化过渡，叶根位置厚度更大以保障与轮毂连接的结构强度，叶尖位置逐渐收薄，符合流体动力部件的设计逻辑；叶片的曲面弧度经过反复调整，既保证曲面的光顺连续性，也还原了螺旋桨类转子的曲面形态特征，建模过程中通过曲面放样、曲面剪裁、加厚等命令完成叶片实体生成，再通过圆周阵列命令快速生成另外两片结构一致的叶片，保证三片叶片的尺寸、形态完全对称，避免转动过程中出现动平衡偏差。材质渲染阶段，为模型赋予了哑光青蓝色工程塑料材质，模拟该类转子常用的玻纤增强尼龙材质质感，调整材质的粗糙度、反光度参数，还原工程塑料的真实视觉效果，同时对叶片边缘、轮毂棱边做了细微的倒角处理，让模型更贴近实际生产的零部件状态。整体结构设计充分考虑了该类转子的实际使用场景，中心孔可适配传动轴安装，叶片的曲面形态可在转动过程中推动流体产生轴向推力，可应用于小型风机、水下推进装置、散热风扇等设备的核心转动部件，建模过程中所有特征均保留完整参数，可根据实际使用需求调整叶片数量、叶片弧度、轮毂尺寸等参数，快速衍生出不同规格的转子结构，为后续的工程仿真、结构优化、生产出图提供完整的三维数模基础。
