管道式紫外氧化水处理反应器三维设计

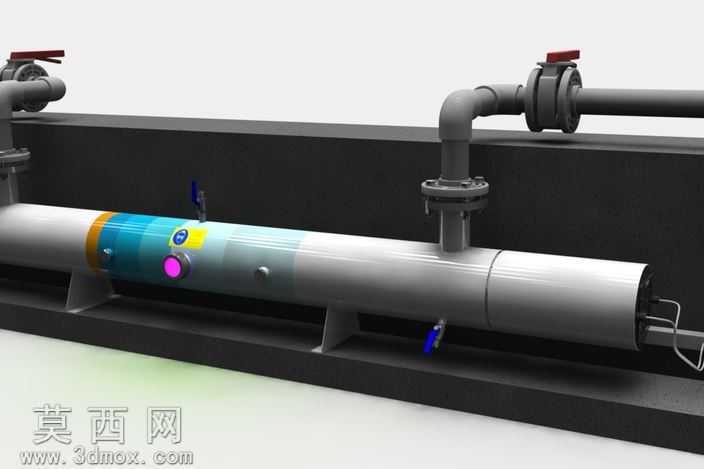

本作品为管道式紫外氧化水处理反应器的三维建模设计，采用SolidWorks完成全参数化建模，整体遵循工业流体处理设备的设计规范进行结构搭建。建模过程中首先对卧式圆柱主体反应腔进行基准定位，按照承压管道的设计标准确定筒体壁厚、筒身长度以及两端封头的连接结构，确保腔体的密封性能与流体流通的顺畅性。进出水管道采用标准工业管道规格建模，搭配法兰连接结构与手动球阀组件，球阀的手柄、阀杆、阀芯、阀体均做了独立的零件建模与装配约束，还原阀门的真实操作结构，可直观展示管路通断的控制逻辑。反应腔筒体表面设置了多组紫外模组安装位，对紫外灯的固定基座、接线端口、观察视窗做了精细化结构还原，视窗采用透明材质模拟石英玻璃的通透效果，能够直观展示内部紫外照射的工作区域。筒体底部设置了鞍式支撑支座，按照卧式容器的支撑标准设计支座的弧度与安装孔位，保证设备放置的稳定性。渲染阶段采用金属材质为主，筒体与管道、阀门赋予拉丝不锈钢材质，调整金属粗糙度与反射参数还原工业金属的真实质感，手柄部分采用红色工程塑料材质，与金属主体形成视觉区分，密封垫片采用黑色橡胶材质，透明视窗部分调整折射与透明度参数，模拟石英玻璃的光学特性。整体装配过程严格遵循机械装配的约束逻辑，所有法兰连接位置均添加螺栓孔位的对应约束，阀门与管道采用同轴心与端面重合约束，支座与筒体采用弧度贴合约束，确保整体模型无干涉、结构逻辑清晰。设计过程中充分考虑水处理紫外反应器的实际功能需求，保证腔体内部流道无死角，紫外模组的排布能够覆盖整个流体过流断面，进出水阀门的位置设置便于管路安装与设备维护，整体结构紧凑合理，可用于环保水处理设备的方案展示、结构验证以及教学演示使用。
