杠杆驱动式平行夹持机械爪结构设计

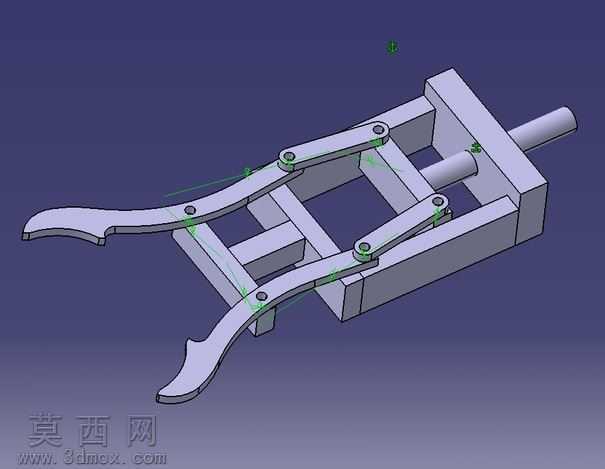

本作品为杠杆驱动式平行夹持机械爪的三维结构设计，整体采用三维建模软件完成全参数化建模，所有零件均按照机械加工工艺规范进行结构设计，未出现非工艺性的尖锐棱角与不合理薄壁结构。模型整体采用滑块式基座搭配双组对称杠杆臂的结构布局，基座部分设计有双层导向框架，内置圆柱形驱动推杆，推杆与两组对称布置的传动连杆通过铰接副连接，传动连杆另一端与夹爪臂中部铰接，夹爪臂尾端通过铰接轴固定在基座前端的安装位上，形成对称的双摇杆杠杆传动结构。建模过程中对所有铰接位置均预留了标准销轴的安装间隙，导向框架与推杆的配合面按照间隙配合公差进行尺寸设定，保证驱动推杆沿轴向运动时，可通过连杆带动两侧夹爪臂绕尾端铰接轴同步转动，实现两个夹爪工作端的平行开合动作，确保夹持过程中工件受力均匀，不会出现偏斜滑脱的问题。材质设定上，基座、推杆、连杆等承力结构件默认采用45号钢材质参数，夹爪工作端可根据夹持需求更换为聚氨酯防滑垫材质，渲染阶段对金属结构件赋予哑光钢材质，铰接位置做轻微倒角高亮处理，清晰展示各部件的装配关系与运动逻辑。设计思路上采用纯机械杠杆传动方案，无需复杂的电控与传感结构，仅通过推杆的直线往复运动即可实现稳定夹持动作，整体结构紧凑，传动路径短，夹持力可通过推杆输入力进行线性调节，既可以作为教学演示的机械原理教具，也可经过强度校核后作为轻型自动化生产线的末端执行器使用，适配小尺寸工件的抓取、转运工序需求。模型中所有铰接孔、导向面、安装定位面均做了工艺性优化，可直接导出工程图用于后续的加工试制，各部件之间无结构干涉，运动仿真过程中开合动作顺畅，无卡滞、死点位置，夹爪开合行程可通过调整连杆长度与铰接点位置进行灵活调整，适配不同尺寸范围的工件夹持需求。
