齿轮弹簧联动机械夹持执行机构

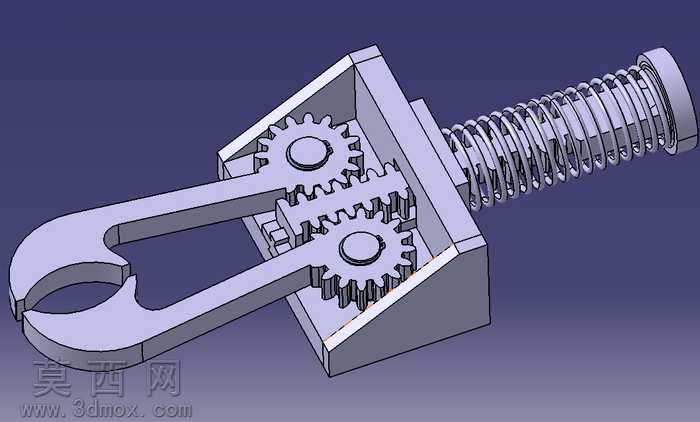

本作品为齿轮弹簧联动式机械夹持执行机构，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计的公差配合规范，对每一处零件的尺寸进行精准约束，确保各运动部件不存在干涉问题。渲染阶段采用哑光金属材质模拟主体结构件的金属质感，对弹簧部件赋予弹簧钢特有的银灰色金属光泽，齿轮齿面做细微的纹理处理还原机加工的表面质感，背景采用渐变深蓝色调突出机构主体结构，通过柔和的环境光打亮机构的轮廓与结构细节，清晰展现各零件的装配关系。从结构设计来看，该机构核心采用双齿轮啮合传动结构，两个相同参数的圆柱直齿轮分别与两侧夹爪臂固连，当驱动端的螺杆受外力作用推进时，会推动齿轮安装座沿导向方向移动，通过齿轮的啮合传动实现两侧夹爪的同步开合动作，保证夹持过程中两侧夹爪运动行程一致、夹持力均匀分布。夹爪末端采用圆弧开口设计，可适配不同直径的轴类零件夹持需求，夹爪臂与安装座之间设置有滑动导向结构，避免夹爪开合过程中出现偏摆。复位结构采用圆柱螺旋压缩弹簧，套设在驱动螺杆外侧，一端抵靠在安装座端面，另一端抵靠在螺杆端部的限位结构上，当外部驱动力撤销后，弹簧的弹力可推动安装座复位，带动夹爪自动张开，实现夹持动作的自动复位。设计思路上，该机构将齿轮传动的同步性与弹簧的自动复位特性相结合，无需额外的复位驱动部件即可完成单次夹持后的自动回位，整体结构紧凑，零件数量少，装配难度低，可作为小型自动化设备的末端执行器使用，也可用于教学场景演示齿轮传动与弹簧复位的复合运动原理。建模过程中对齿轮的齿形采用标准渐开线轮廓绘制，确保齿轮啮合的传动比准确，弹簧部分采用螺旋扫描特征生成，还原弹簧的真实节距与丝径参数，所有连接部位的轴孔配合均采用基孔制公差设定，保证实际加工后可顺利完成装配，运动仿真验证过程中，对夹爪的开合行程、夹持力传导路径进行了模拟，确认机构运动顺畅无卡滞，弹簧的预紧力参数设置合理，既可以保证复位动作可靠，又不会额外增加夹持驱动的负载。
