双孔长条连接摆臂机械构件

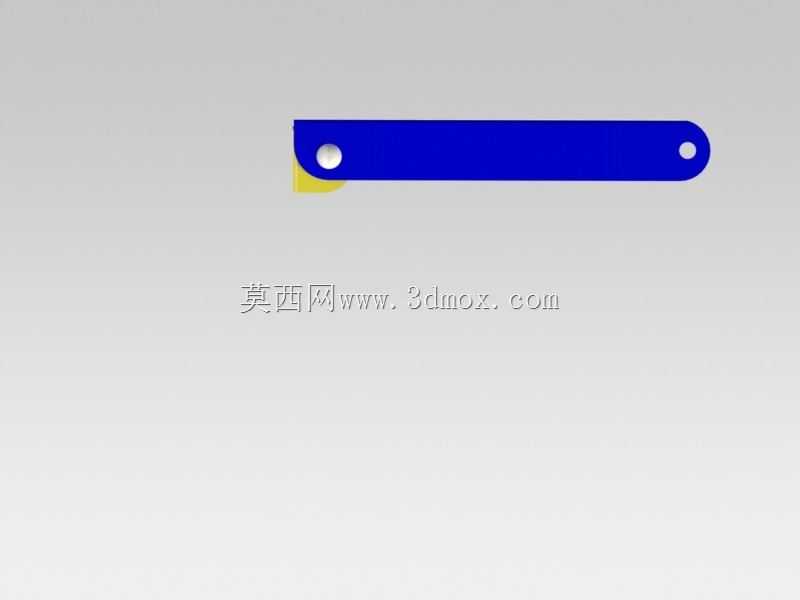

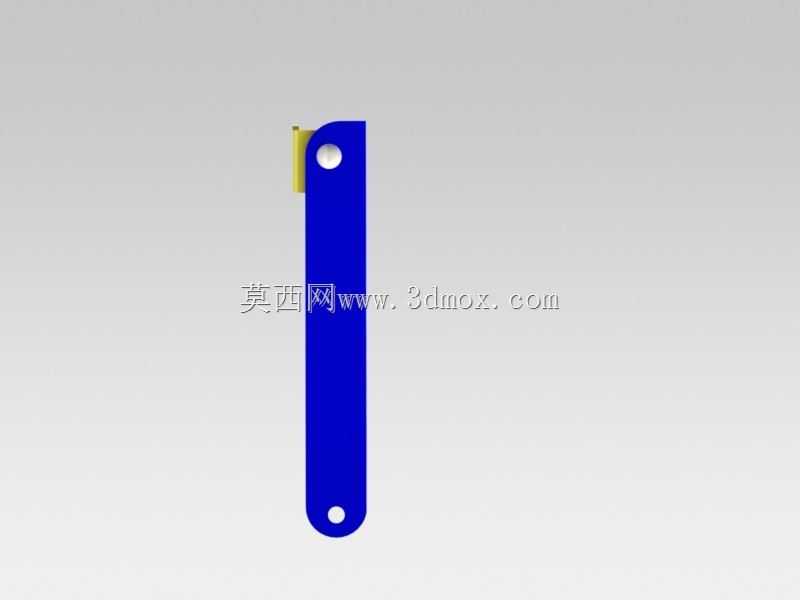

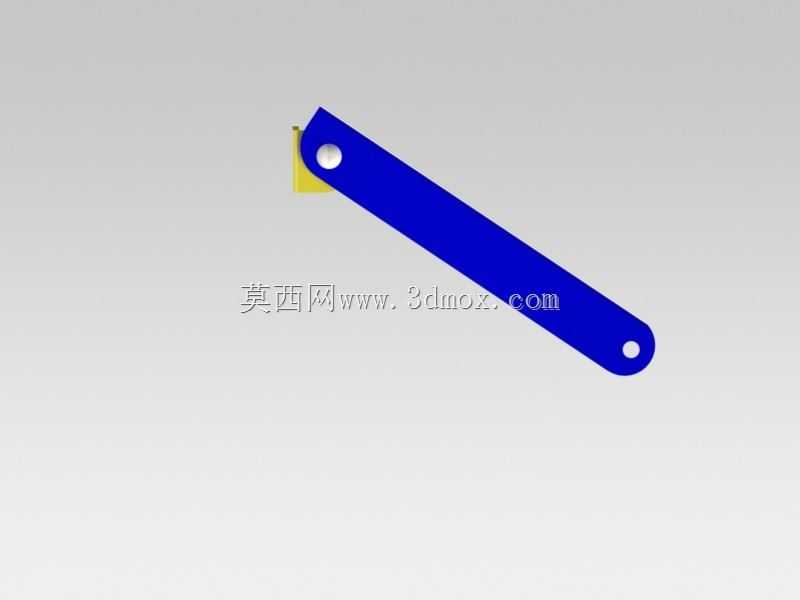

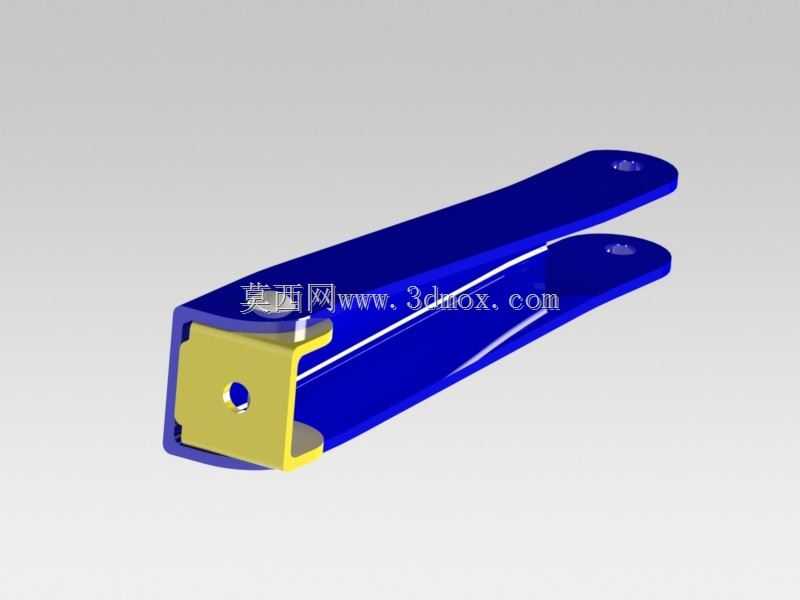

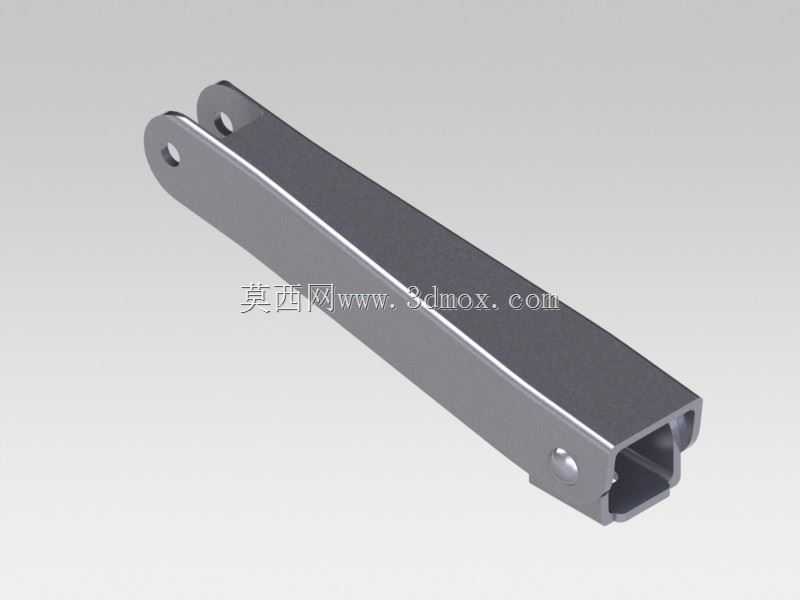

　　这类双孔长条摆臂构件，在轻工自动化输送线、小型工装夹具的铰接传动环节应用十分广泛，日常做设备改型时经常会用到同结构的零件。从结构上看，零件主体为等截面长条形态，两端分别设置同轴度要求较高的铰接圆孔，其中一端孔位旁设置了限位挡边结构，用来匹配铰接位的轴向限位，避免摆臂往复摆动时出现轴向窜动，影响传动精度。设计这类构件时，首先要确认两端安装孔的中心距，这个参数直接决定了摆臂的摆动行程范围，中心距公差一般控制在±0.05mm以内，避免传动过程中出现卡滞或者行程偏差。零件的厚度需要匹配配套铰接轴的承载能力，若用于轻载的物料拨送场景，厚度可适当减小以降低运动惯量，若用于工装的压紧定位场景，则需要适当增加厚度提升结构刚性，

　　避免压紧过程中出现形变。两端的铰接孔需要做倒角处理，方便装配时销轴的导入，同时孔壁的表面粗糙度要控制在Ra1.6以下，减少铰接转动时的磨损，延长零件使用寿命。安装边界方面，摆臂摆动平面内需要预留足够的运动空间，避免摆动过程中与周边的机架、其他传动构件发生干涉，靠近限位挡边的一侧，要预留挡边与配套垫片、轴用挡圈的装配间隙，一般预留0.2-0.5mm的间隙即可，既不会出现过大的窜动，也不会导致装配后转动卡涩。实际应用中，这类摆臂常和销轴、轴套配合使用，部分需要频繁往复摆动的场景，会在孔内镶嵌铜套或者自润滑轴套，降低维护频率。零件的外形做了圆角过渡处理，没有尖锐的棱角，一方面避免装配和调试过程中划伤操作人员，另一方面也能减少应力集中，提升零件的抗疲劳性能，在长期往复载荷作用下不容易出现断裂失效。做三维建模时，这类零件需要重点标注两端孔的中心距、孔径公差、厚度尺寸以及限位挡边的位置尺寸，确保加工出来的零件能直接和现有配套组件装配，不需要二次修配。
