木质支架式座钟结构设计方案

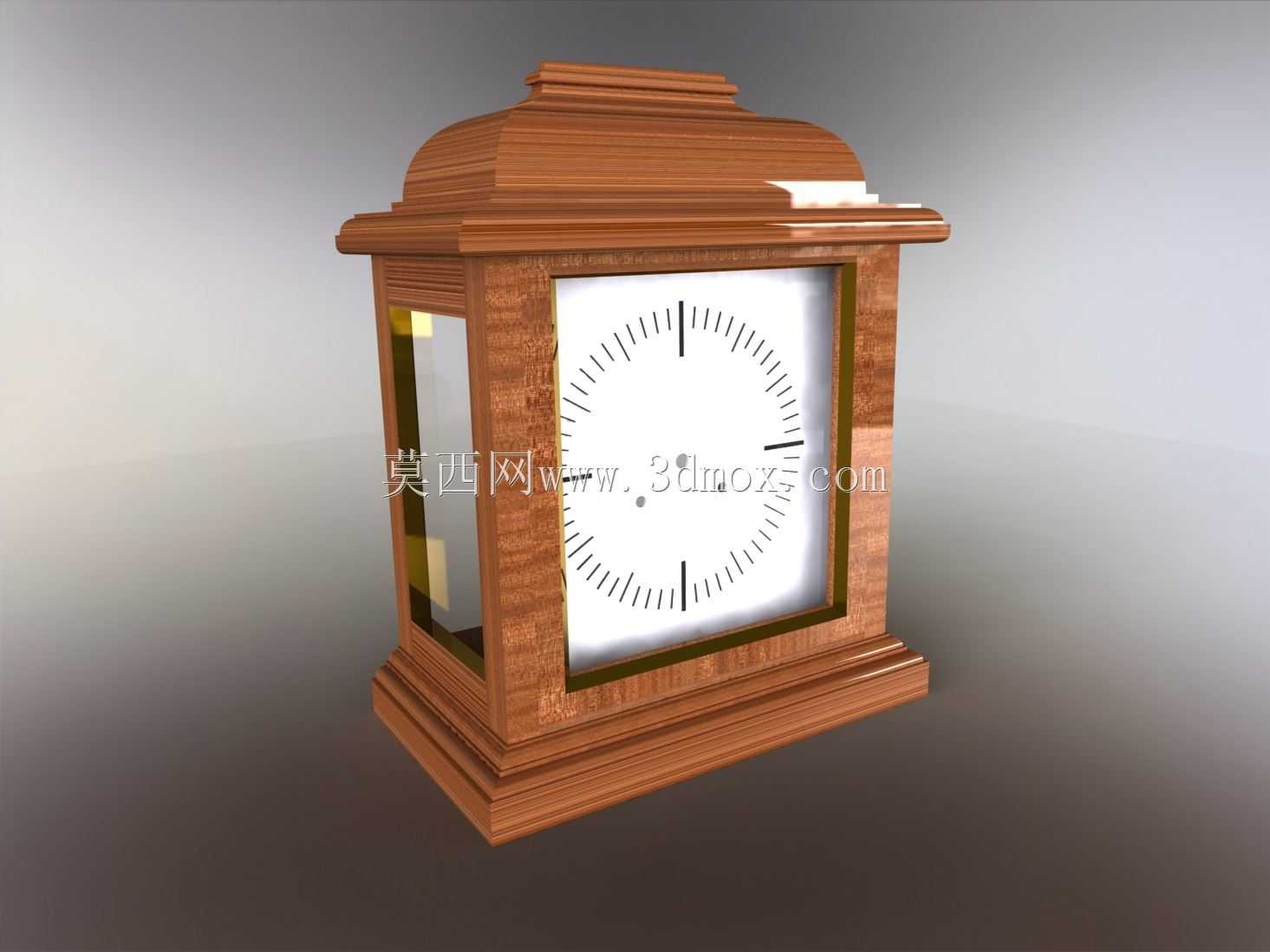

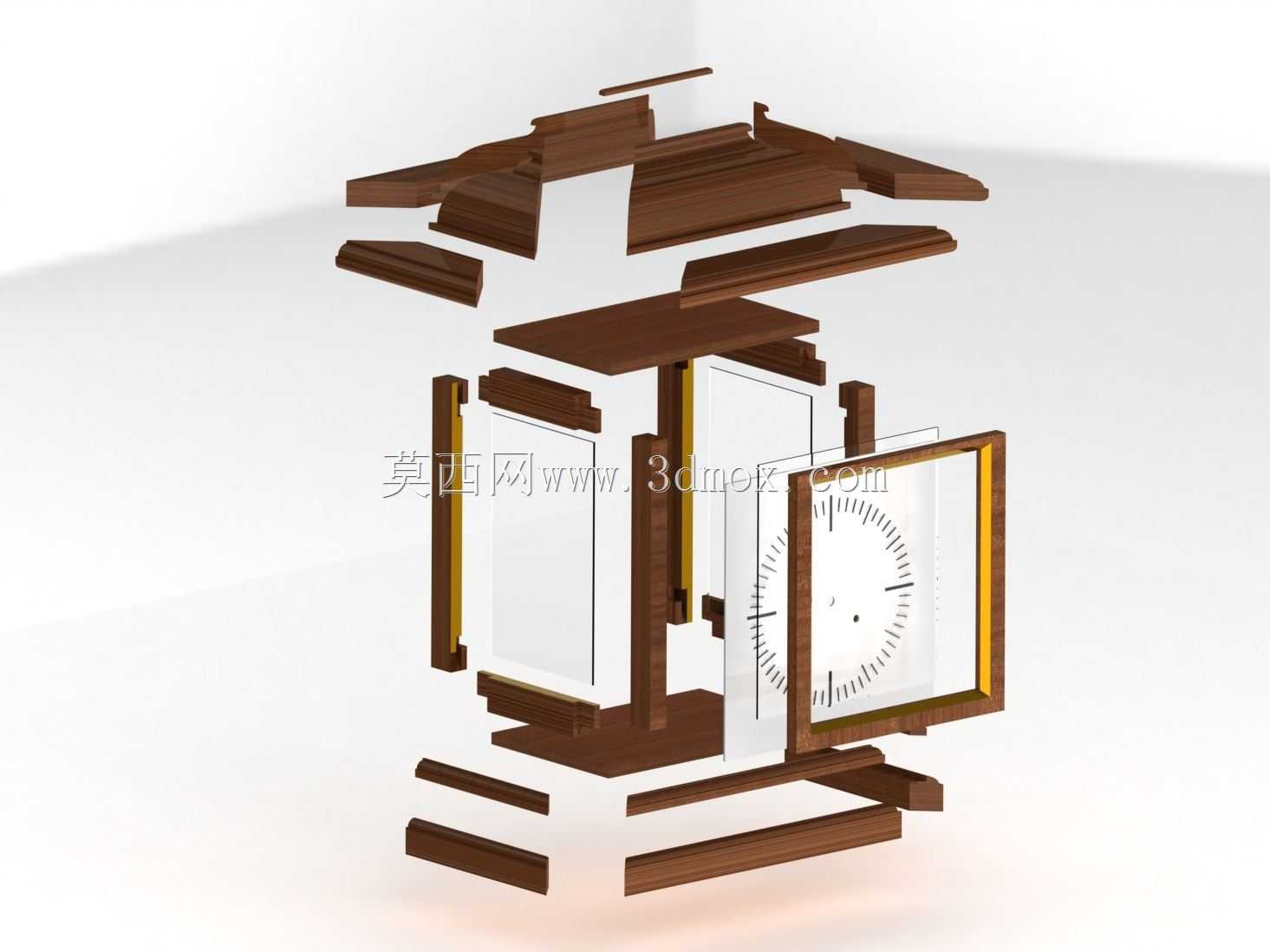

　　这款木质支架式座钟的结构设计，核心围绕手工制作场景的落地性展开，整体采用框架式拼接结构，所有木质构件均采用直榫拼接方式，无需复杂五金连接件即可完成组装，非常适合手工爱好者作为实操练习项目。从结构布局来看，整体外框采用方形围合设计，上下端设置分层式装饰檐结构，既能够提升整体视觉层次感，也可以作为内部机芯的防护结构，避免日常摆放过程中磕碰损伤表盘与走时组件。内部表盘采用嵌入式安装设计，表盘四周设置木质压条，压条与外框之间预留1.2mm的安装间隙，既可以保证表盘安装后无松动晃动，也预留了温湿度变化带来的木材胀缩余量，避免不同季节温湿度变化导致木质构件变形挤压表盘，影响指针正常走时。设计过程中充分考虑了手工加工的可行性，

　　所有木质构件的切割角度均为90度或45度，无需特殊角度的定制夹具，使用普通台锯、线锯即可完成所有构件的裁切加工，构件之间的拼接公差控制在0.15mm以内，组装时仅需普通木工胶即可完成固定，无需额外的钉接或螺丝连接，组装完成后整体外表面无外露连接件，视觉整体性更强。从安装边界来看，整体成品的占地尺寸控制在180mm见方以内，摆放时仅需平整的桌面或置物架平面即可，无需额外的固定结构，底部四个支撑脚设置2mm的高度差补偿余量，即使摆放平面存在轻微不平整，也可以通过轻微打磨支撑脚实现整体平稳放置，不会出现晃动倾斜的问题。内部走时机芯采用通用的石英钟机芯安装位，安装孔位按照市面常规标准机芯尺寸设计，用户可以直接采购标准件完成装配，

　　无需单独定制机芯组件，大幅降低了制作的物料成本与加工难度。框架侧面设置透明防护板安装槽，防护板采用普通透明亚克力板即可，安装槽深度设置为3mm，既可以保证防护板安装后不会轻易脱落，也方便后期拆卸更换电池或者维护机芯。整体结构没有复杂的曲面构件，所有构件均为平板式裁切件，加工过程中不需要复杂的三维铣削工序，即使是刚接触木工制作的新手，也可以按照构件尺寸完成裁切组装，整个制作过程可以帮助制作者熟悉榫接结构的公差配合、木材胀缩余量预留、装配顺序规划等基础结构设计知识，也可以作为机械结构入门教学的实操案例，让学习者直观理解框架式结构的受力特点与装配逻辑。
