复古自行车链条防护结构三维数模

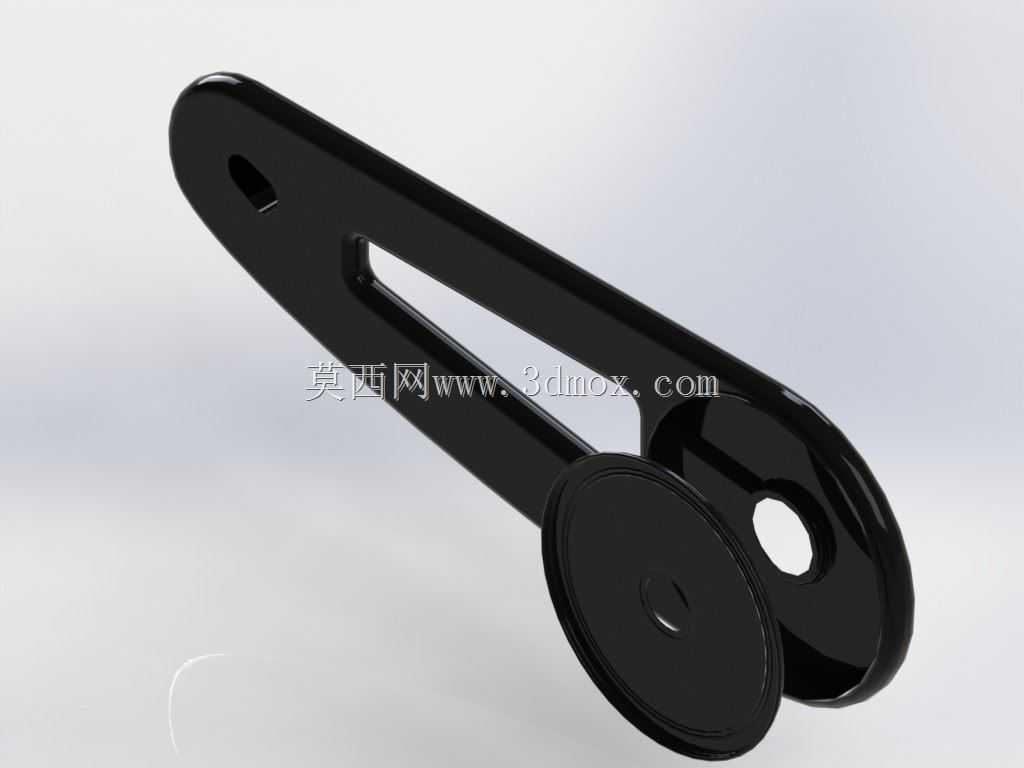

　　这款链条防护结构主要适配复古款通勤自行车的传动侧安装，日常使用场景覆盖城市通勤、休闲骑行等常规非机动车出行场景，核心作用是隔绝骑行过程中运动的链条与骑行者裤装、肢体的接触，避免裤脚被链条油污沾染，同时防止骑行者裤脚、鞋带卷入链条与牙盘、飞轮的啮合间隙，降低骑行过程中的机械卡滞带来的安全隐患。从结构设计来看，整体采用长条形一体化成型结构，主体沿链条上半段的走线方向延伸，覆盖链条从牙盘到飞轮的上半工作段，靠近牙盘的一端设置圆形包覆结构，可完整罩住牙盘外侧边缘，避免牙盘轮齿外露剐蹭，靠近车架安装位的一端设置长条形调节槽，可适配不同轴距的复古自行车架安装需求，安装时无需对原有车架进行焊接、打孔改造，

　　仅需通过车架原有的固定螺栓点位即可完成锁紧固定，安装边界可覆盖常规26寸、28寸复古通勤车的链条安装区间，整体安装后与链条的间隙控制在5mm以上，不会干涉链条的正常传动运转，也不会在变速过程中与链条发生剐蹭异响。结构的曲面过渡全部采用大圆角设计，没有尖锐的棱角外露，避免安装和使用过程中划伤操作人员或骑行者，表面做哑光黑色处理，与复古自行车的金属车架质感匹配，不会出现突兀的视觉效果。在实际建模过程中，结构的壁厚控制在2.5mm，既保证了整体结构的抗冲击强度，遇到轻微磕碰不会发生断裂变形，又控制了整体的重量，不会给自行车增加过多的额外负载，安装点位的孔位公差按照通用自行车安装螺栓的标准公差设计，

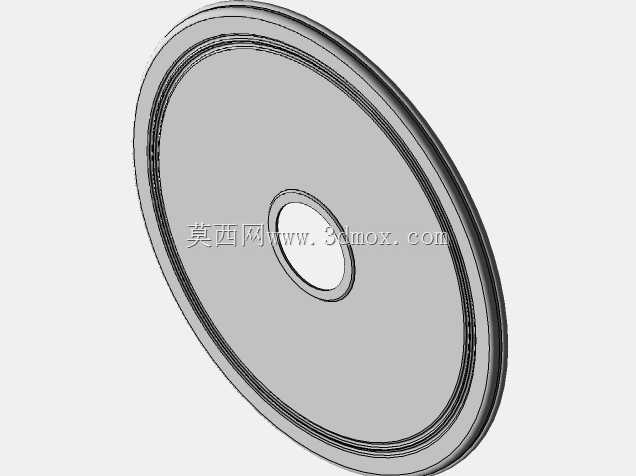

　　可兼容市面上绝大多数同类型复古车架的安装尺寸，无需二次修配即可完成装配。长条形调节槽的长度预留了15mm的调节余量，可适配不同链条张紧度下的安装位置调整，当链条使用一段时间出现拉长松弛后，可松开固定螺栓调整防护罩的位置，避免防护罩与张紧后的链条发生干涉。靠近牙盘的圆形包覆结构内侧设置有内凹的避让空间，可容纳牙盘的固定螺母与垫片，不会在安装后与牙盘固定件发生摩擦，结构边缘全部做卷边处理，提升整体结构的刚性，避免长期使用后边缘出现变形翘曲。
