可调式液压阻尼减振悬架结构三维设计

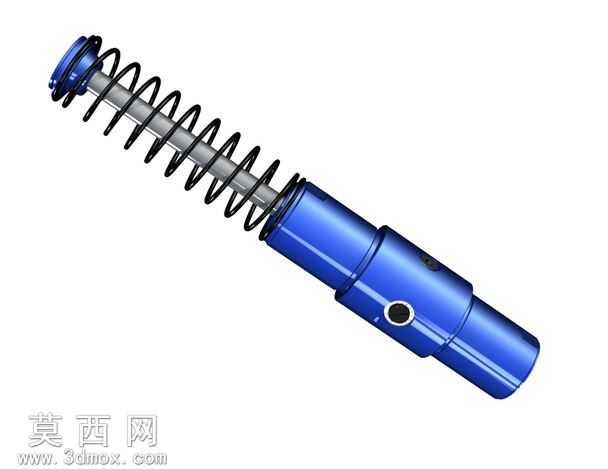

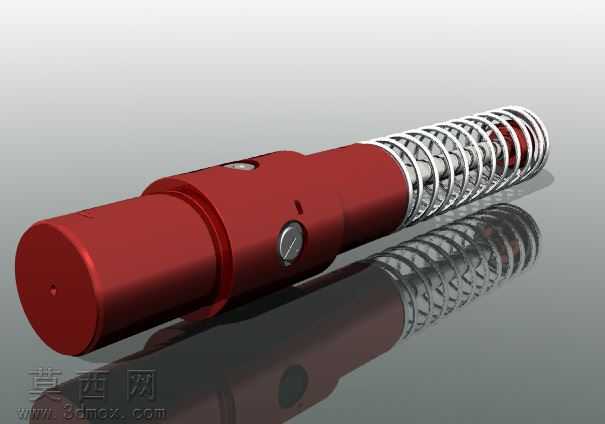

本作品为可调式液压阻尼减振悬架结构，采用三维参数化建模方式完成全零件构建与整机装配，整体建模过程严格遵循机械设计公差配合规范，确保各部件装配关系符合实际生产装配逻辑。建模阶段首先完成核心承载杆的参数绘制，对杆身的阶梯轴结构、端部连接螺纹、限位卡槽等细节做了精准还原，保证杆体与各配合零件的同轴度公差符合设计要求。外部螺旋弹簧采用螺旋扫描特征完成建模，严格按照等节距圆柱螺旋弹簧的设计参数设定圈数、线径、中径尺寸，弹簧两端的磨平支承圈结构做了细节处理，确保弹簧与上下端盖的贴合面平整，受力传递均匀。中部蓝色液压缸体采用回转特征结合拉伸切除完成建模，对缸体外壁的阶梯定位结构、侧部油孔、调节安装孔做了精准刻画，缸体内腔的阻尼腔、活塞运动通道结构完整还原，可清晰展示液压阻尼的工作流道结构。渲染阶段采用金属材质与工程塑料材质区分不同部件，承载杆与弹簧赋予高反光金属材质，模拟合金钢零件的表面质感，缸体赋予蓝色阳极氧化金属材质，还原液压元件常见的表面处理效果，各零件的边缘做了细微倒角处理，避免尖锐棱边的不真实感，装配体添加了合理的配合约束，可直观展示活塞杆在缸体内的往复运动行程、弹簧的压缩形变范围，以及侧部调节结构对阻尼参数的调整逻辑。设计过程中重点考虑了悬架的载荷传递路径，从上端连接端传入的振动载荷先经上端盖传递至螺旋弹簧完成一级缓冲，再通过活塞杆传递至缸体内部的液压阻尼腔完成二级减振，侧部的调节孔位可用于调整阻尼阀的通流面积，实现不同载荷工况下的阻尼参数适配，整体结构紧凑，各部件无干涉，可直接用于结构原理展示、工程参考以及后续的工程图导出工作。
