带双龙火焰装饰的欧式烧烤排烟罩设计

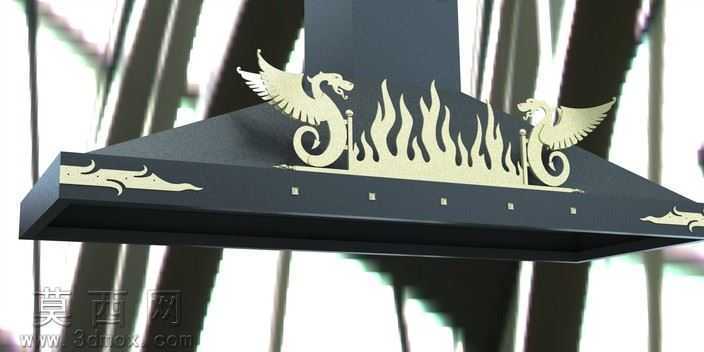

本作品为烧烤场景使用的装饰性排烟罩三维设计，整体采用SolidWorks完成全参数化建模，建模过程中先以钣金模块搭建排烟罩的主体基体结构，按照实际钣金加工的工艺逻辑，依次绘制罩体的拉伸轮廓、折弯边线，预留出激光切割的工艺缺口与折弯让位间隙，确保模型可直接对接生产加工流程。罩体主体采用哑光黑磨砂金属材质设定，在材质渲染环节，针对黑色金属部分调整了粗糙度参数与环境反射强度，模拟出冷轧钢板经静电喷塑后的细腻哑光质感，避免出现过度反光的塑料感。装饰部件部分，正面的双龙造型与火焰纹样采用独立建模后装配的逻辑完成，先绘制对称的龙形轮廓草图，通过拉伸凸台生成薄片状装饰件，龙身的羽翼纹理、卷曲尾须都通过草图精细绘制后拉伸成型，火焰纹样则采用连续的波浪形尖顶轮廓，还原火焰升腾的灵动形态，两侧的小型卷草装饰件同样遵循对称设计原则，与主体装饰形成视觉呼应。装饰件材质设定为亮面黄铜金属，调整材质的金属度与高光参数，模拟黄铜经抛光后的温润金属光泽，与黑色罩体形成强烈的色彩与质感对比，提升整体视觉层次感。结构设计上，罩体顶部预留了排烟管道对接的方形接口，接口处设置了安装翻边与螺丝孔位，方便现场安装时与排烟管路密封连接；罩体下沿为集烟腔的扩口结构，按照油烟升腾的流体走向设计了向内收拢的导烟斜面，提升排烟拢烟的实际使用效率；装饰件与罩体主体的连接位置预留了点焊定位点位，既保证装饰件安装牢固，又不会在罩体正面露出明显的连接痕迹，兼顾结构稳定性与外观完整性。设计思路上打破了常规工业排烟罩的单调外观，将传统装饰纹样与商用烧烤设备的实用功能结合，既满足烧烤场景下的油烟收集排放需求，又通过精致的金属装饰提升设备的视觉辨识度，适配特色烧烤门店的装修风格，所有折弯角度、切割轮廓都严格匹配激光切割、精密钣金弯曲的加工公差要求，模型可直接导出加工图纸用于实际生产。
