船舶螺旋桨静平衡检测专用工装结构

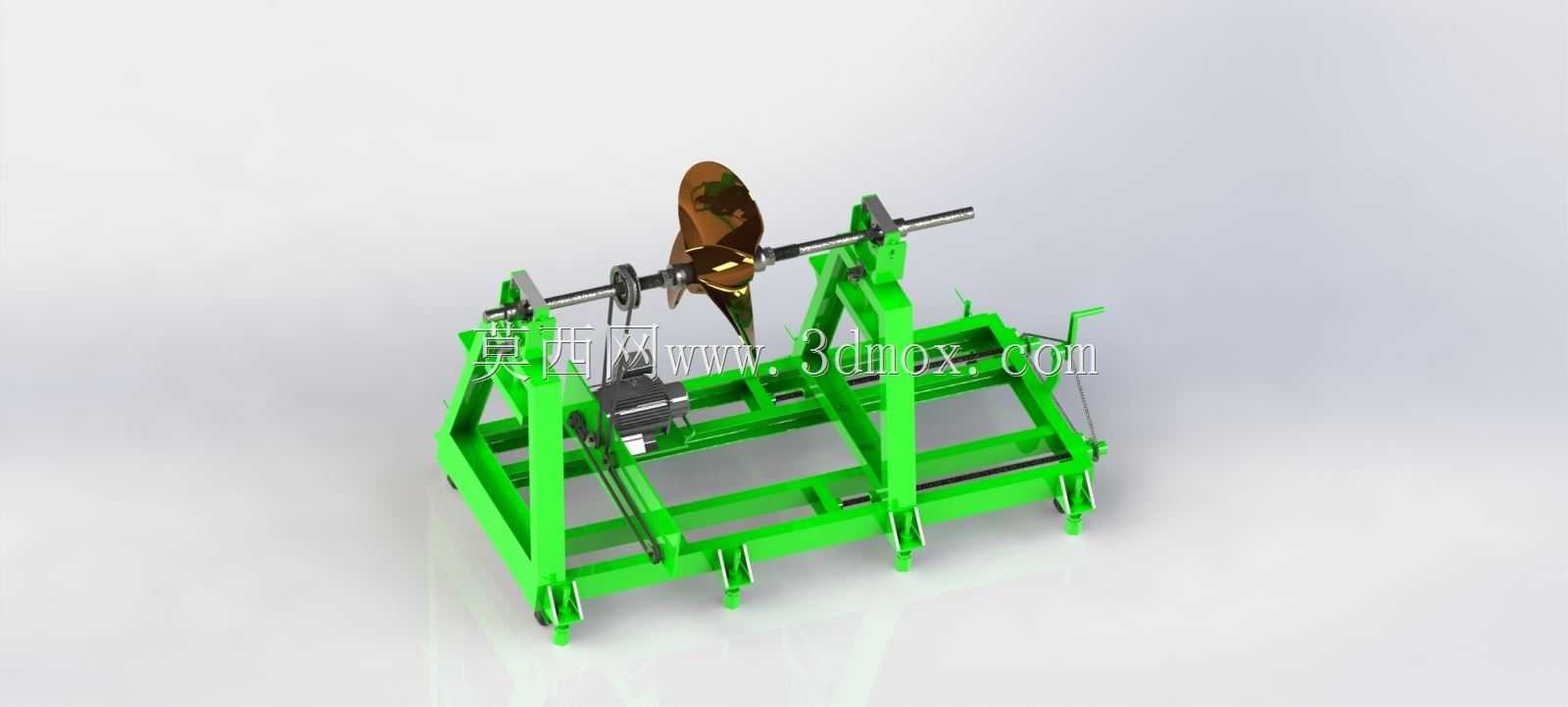

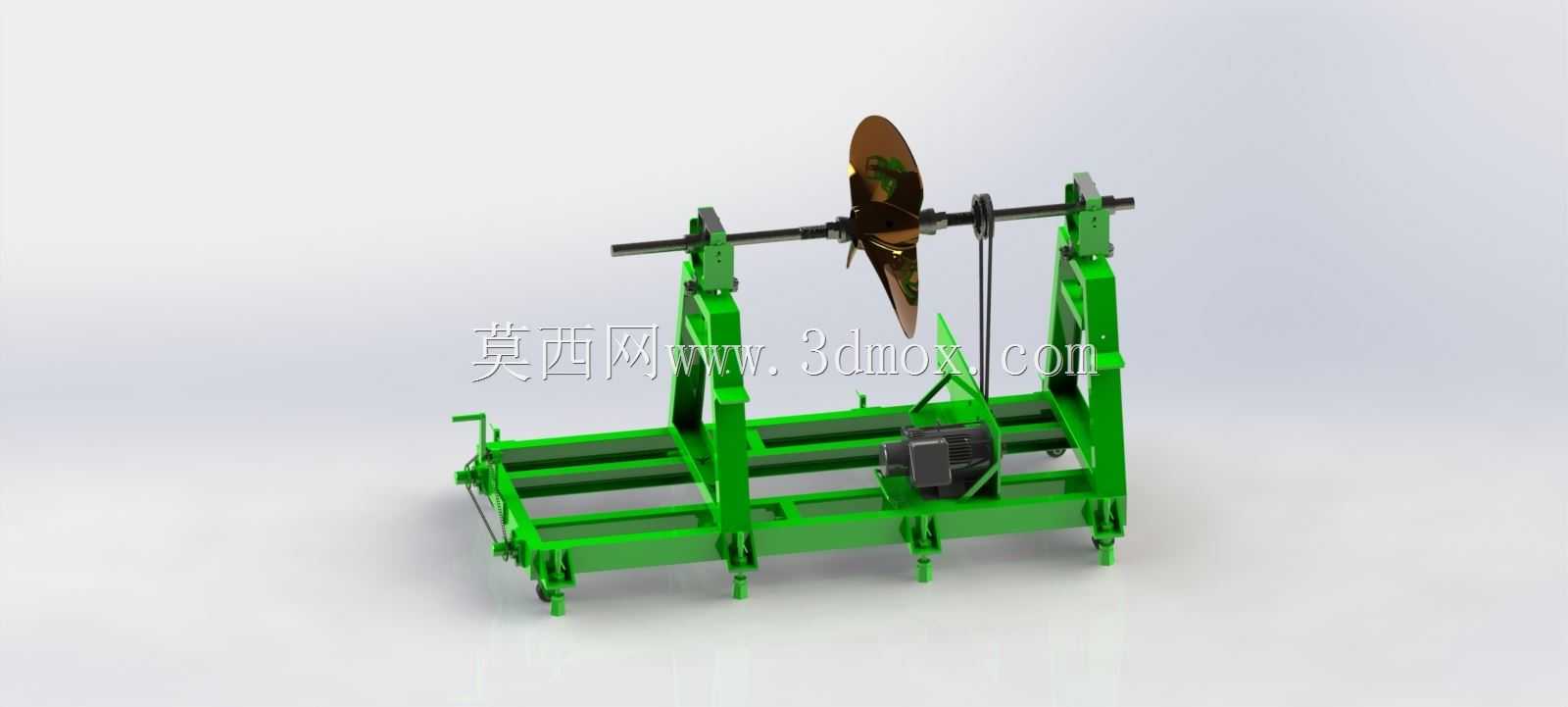

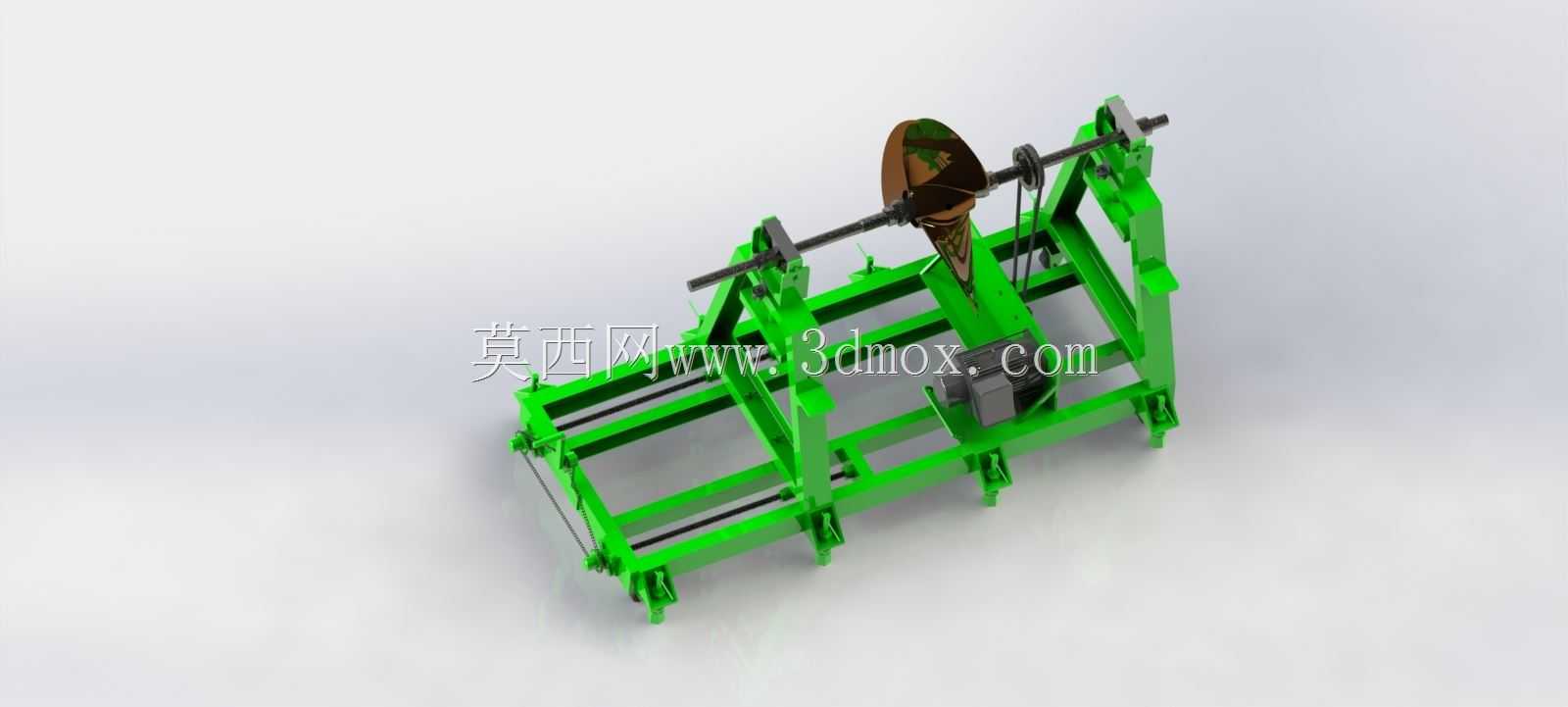

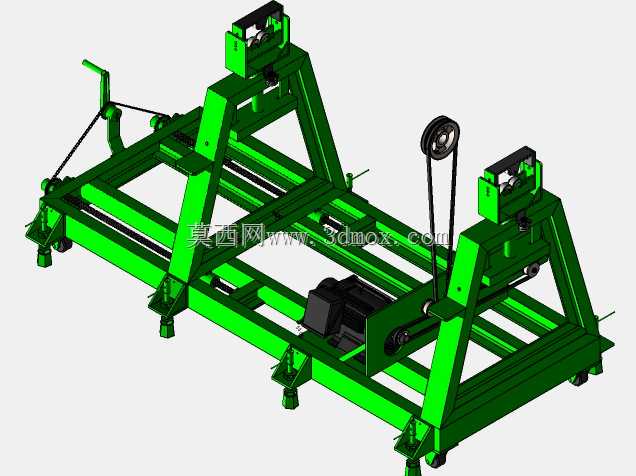

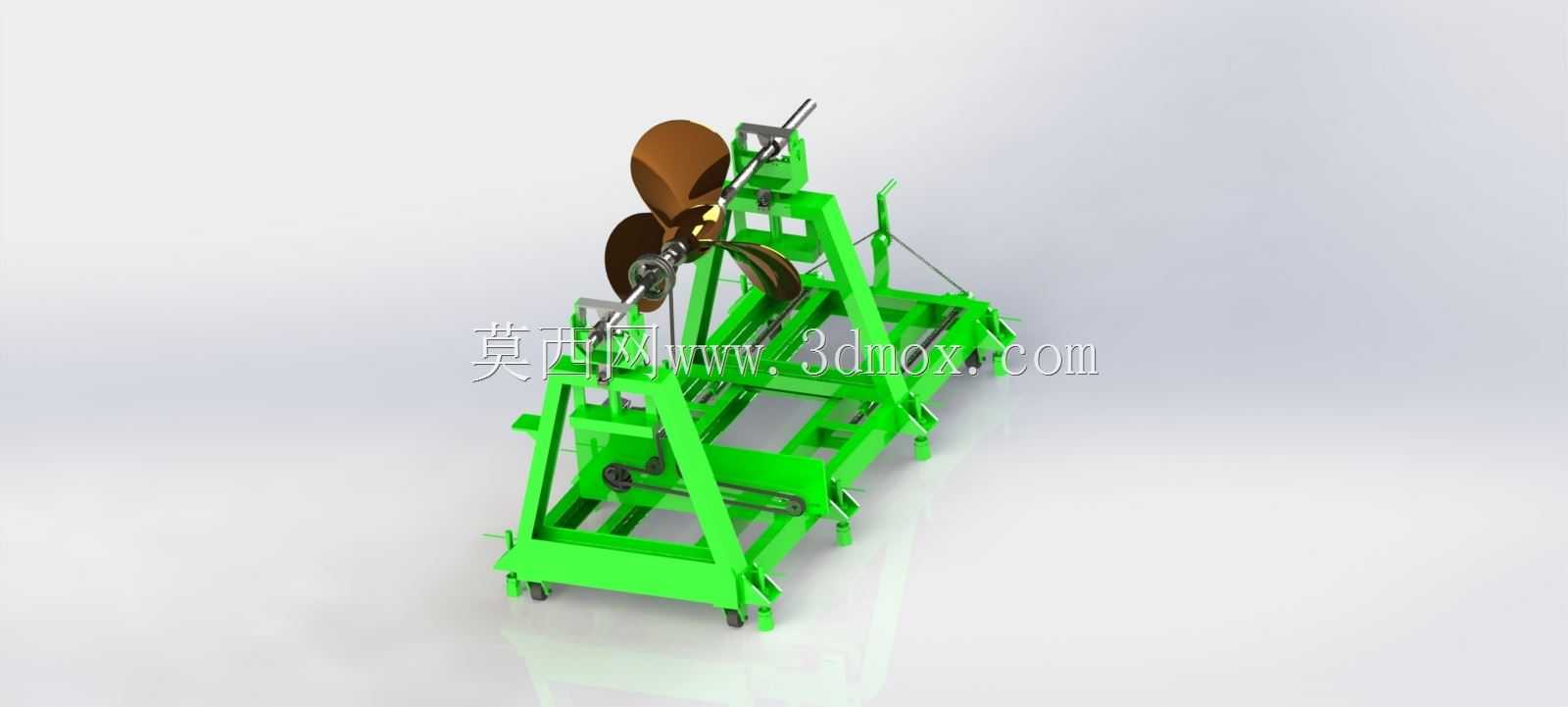

　　这套工装结构主要面向船舶修造、螺旋桨生产环节的静平衡校验工序，在中小型船舶螺旋桨的成品检测、维修后复检场景中使用，核心作用是精准检测螺旋桨各桨叶的质量矩偏差，避免螺旋桨运转时因质量分布不均产生振动、轴系磨损、噪声超标等问题。整套台架采用型钢焊接成型的框架式底座，底部配置可调式支撑脚轮，既可以在车间内灵活移位，也能在检测作业时通过调整脚轮高度实现台架水平度校准，抵消地面不平整带来的检测误差，底座的型钢排布预留了配重块安装空间，可根据不同规格螺旋桨的重量调整台架整体配重，避免检测过程中台架失稳。台架上部设置了可调节高度的主轴支撑机构，支撑座采用带自润滑衬套的铰接结构，能够适配不同轴径、不同锥度的螺旋桨安装芯轴，

　　支撑座的横向位置可通过导轨滑块调整，匹配不同直径规格的螺旋桨安装需求，避免桨叶与台架结构产生干涉。螺旋桨安装位的后侧设置了角度定位与微调机构，可在检测过程中固定桨叶的周向角度，方便操作人员逐片检测每个桨叶的静不平衡量，同时配套的锁紧结构能在检测到偏差时临时固定桨叶位置，方便后续开展桨叶打磨、配重校正作业。整套结构的设计优先考虑了检测精度的稳定性，所有转动配合部位均采用低摩擦系数的衬套材质，减少转动阻力对平衡检测结果的干扰，框架式的底座结构经过刚性校核，在额定承载范围内不会产生影响检测精度的形变。从安装边界来看，台架的整体宽度适配直径1.2米以内的中小型螺旋桨检测需求，主轴中心高度可在0.8米至1.4米区间调整，能够覆盖内河小型船舶、

　　作业艇配套螺旋桨的常规检测尺寸范围，台架的操作高度符合人体工程学要求，操作人员无需借助登高设备即可完成桨叶安装、偏差检测、校正标记等全流程操作。在实际生产场景中，这套工装可替代传统的简易平衡架，有效降低螺旋桨平衡检测的操作门槛，提升检测结果的一致性，减少因平衡不合格导致的螺旋桨返修率，同时台架的模块化设计也方便后续拓展适配更大规格的螺旋桨检测需求，仅需更换加长的支撑导轨与适配的芯轴即可完成升级，无需重新制作整套台架结构。
