起锚拖船甲板用折臂式起重吊机结构

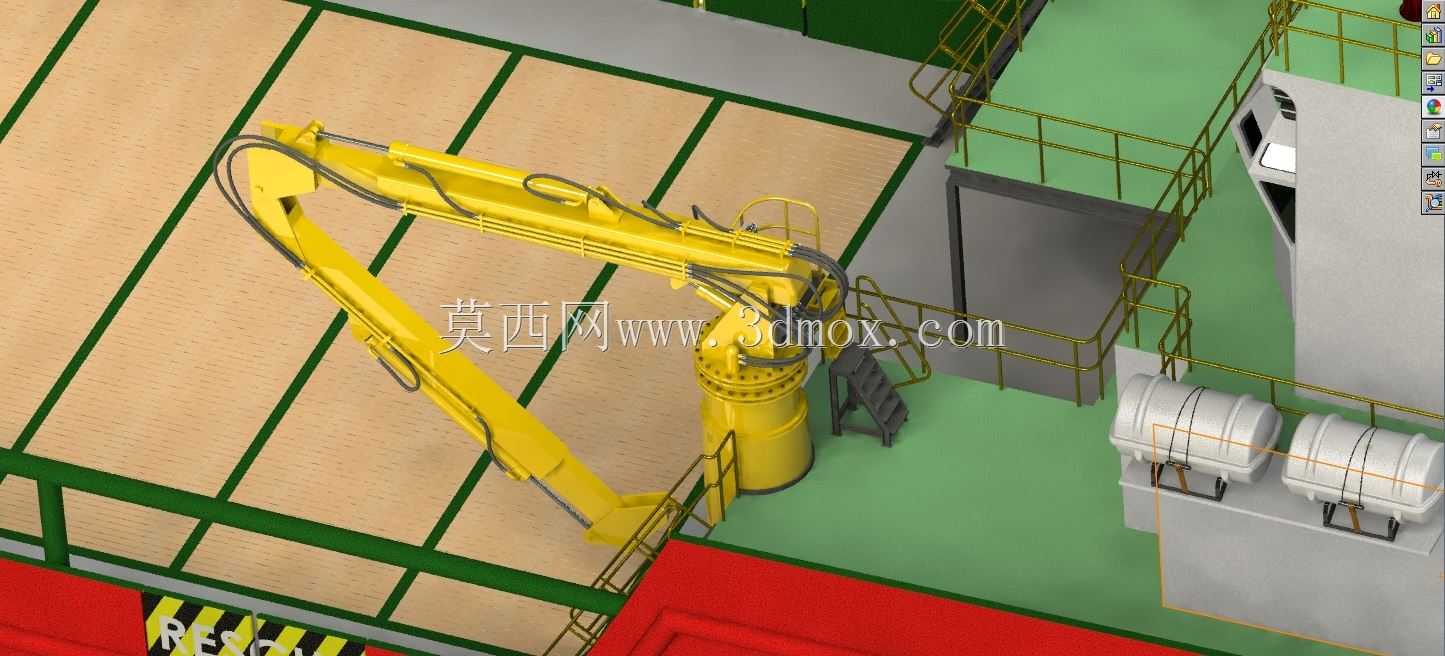

　　这款安装于起锚拖船甲板区域的折臂起重设备，主要服务于港作拖轮、近海锚作拖船的日常作业场景，承担船用锚具收放辅助、甲板物料转运、舷外作业吊放、拖缆附件吊装等核心作业任务，适配拖船在锚地作业、港内拖带、近海辅助航行过程中的零散起重需求，无需依赖岸基起重设备即可完成船上自主吊装作业。从结构设计逻辑来看，该吊机采用立柱式回转基座搭配多节折臂的结构形式，基座底部通过法兰结构与甲板预埋的加强底座刚性连接，安装时需匹配甲板下方的结构加强筋布局，避免吊装作业时局部应力集中破坏船体甲板结构，基座内部集成回转支承与液压回转驱动单元，可实现360度全周回转作业，覆盖船舷两侧及甲板前部的作业范围，不存在吊装死角。折臂部分采用箱型焊接结构，

　　每节臂段之间通过铰接销轴连接，配套液压油缸实现臂架的变幅与折展动作，相比直臂吊机，折臂结构在非作业状态下可折叠收放至基座旁的甲板区域，占用甲板空间更小，不会遮挡船舶驾驶视线，也不会影响拖船带缆、起锚等其他甲板作业的操作空间，非常适合拖船这类甲板面积有限的作业船舶使用。臂架末端预留了标准吊具安装接口，可根据作业需求更换吊钩、卸扣、专用锚具吊具等不同属具，额定吊装载荷覆盖拖船日常作业的常见重物重量区间，作业半径可通过臂架伸展长度灵活调节，近距离作业时可提供更大的起吊重量，远距离舷外作业时可满足轻量物料的吊放需求。设计过程中充分考虑了海事作业的恶劣工况，所有结构件的铰接位置都设置了密封润滑结构，避免海水盐雾侵蚀铰接销轴导致卡滞，

　　液压管路沿臂架内侧的走线槽布置，配套管夹固定，防止船舶航行颠簸导致管路磨损泄漏，基座旁设置的检修爬梯与操作平台，方便船员日常对回转机构、液压阀组进行检修维护，平台周边的防护栏杆符合船舶作业的安全规范，避免检修人员在风浪天气作业时发生坠落风险。设备的安装边界充分适配拖船甲板的布局，基座安装位置避开了甲板下方的舱室管线、锚机传动结构，折叠收放后的臂架最外沿不会超出船舷侧，也不会与甲板上的锚链筒、带缆桩、通风筒等原有设备发生干涉，液压动力单元可直接接入船舶现有液压系统，无需单独配置动力源，降低了设备改装的成本与安装难度。在实际作业过程中，该吊机可配合船尾的拖缆机完成拖缆的更换吊装作业，也可在锚地作业时吊放锚链附件、打捞作业工具，在靠泊码头时可自行完成补给物料的吊装转运，大幅提升拖船的自主作业能力，减少对岸基设备的依赖。
