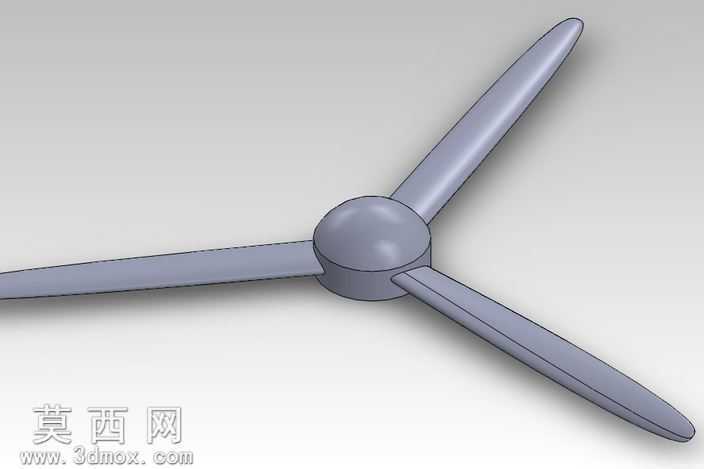

三叶航空螺旋桨三维结构设计作品

本作品为三叶式航空螺旋桨三维建模设计，整体采用对称式三叶布局结构，建模过程中以流体力学基础原理为设计依托，首先确定中心桨毂的基准定位，桨毂采用圆润的类半球形过渡结构，既保证与动力输出轴的安装适配性，也能降低桨叶根部的气流扰动影响。建模时先绘制单支桨叶的基准截面草图，从桨根到桨尖逐步调整翼型截面的弦长、扭转角度与厚度参数，桨叶整体呈现从根部到尖部逐渐收窄、平滑过渡的流线型形态，通过曲面放样、边界凸台等建模命令完成单支桨叶的实体构建，再以桨毂中心为基准进行圆周阵列，得到均匀分布的三支桨叶结构，保证每支桨叶的形位公差完全对称，避免运转时出现动平衡偏差。材质渲染上采用哑光金属质感的航空铝合金材质表现，还原航空螺旋桨常用的轻量化高强度材料特性，曲面部分做了平滑度优化处理，无多余的棱角与折线，精准还原桨叶的翼型曲面弧度。设计过程中重点考量了桨叶的扭转角度匹配，从桨根到桨尖的扭转角逐步变化，适配不同旋转半径处的线速度差异，保证桨叶在旋转过程中各截面都能获得合理的迎角，提升气动效率；桨毂与桨叶的衔接位置做了圆角过渡处理，消除应力集中点，提升结构强度。整体模型结构完整，曲面连续性良好，各部分比例协调，既还原了真实航空螺旋桨的结构特征，也通过参数化建模保证了模型的可编辑性，可用于航空原理演示、动力部件结构参考、相关教学场景的可视化展示使用，模型的装配关系清晰，桨毂中心预留的轴孔结构符合常规动力轴的安装尺寸逻辑，能够直观展现螺旋桨的整体构造与设计逻辑。
