工业起重吊装用带吊环滑轮结构模型

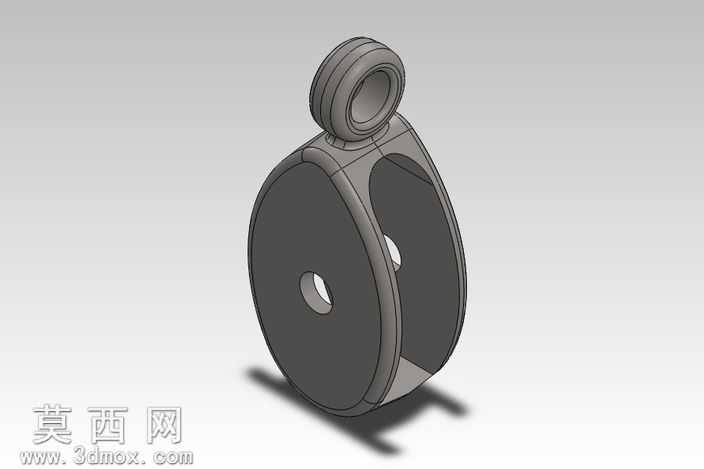

本模型为工业场景使用的带吊环式滑轮三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了工业滑轮的实际结构特征。模型整体分为上部吊环连接组件与下部滑轮主体两大模块，上部吊环采用一体式环形挂耳结构，建模时通过旋转凸台命令生成基础回转体，再对挂耳与下部支架的衔接位置做圆角过渡处理，避免应力集中的结构缺陷，吊环内孔做了适配标准卸扣的尺寸设计，可直接匹配常规起重吊装的连接配件。下部滑轮主体采用双侧夹板夹持滑轮片的结构，两侧夹板为对称式薄型圆盘结构，建模时通过拉伸凸台生成基础板件，再对中心轴孔做同轴度约束，保证两侧板件的轴孔完全对齐；中间的滑轮片为带内凹绳槽的回转结构，绳槽的弧度经过参数化调整，适配常规直径的钢丝绳或吊装缆绳，可有效避免缆绳在传动过程中出现脱槽、偏磨的问题。模型渲染阶段采用哑光金属材质模拟铸铁滑轮的真实质感，对滑轮片的绳槽位置做了轻微的磨损质感处理，还原工业配件长期使用的真实视觉效果，夹板与吊环的衔接位置添加了装配间隙的细节表现，避免模型出现穿模、结构干涉的问题。设计过程中充分考虑滑轮的实际受力特性，吊环与夹板的连接位置做了加厚处理，中心轴孔预留了适配销轴与轴承的安装空间，整体结构可直接用于起重设备、吊装工装、输送线的配套结构设计参考，模型的所有特征均保留可编辑参数，使用者可根据实际使用场景调整滑轮直径、吊环尺寸、绳槽宽度等核心参数，快速适配不同载荷、不同缆绳规格的使用需求，模型的装配逻辑完全符合实际工业滑轮的装配流程，可直接生成工程图纸用于生产加工参考。
