酒吧用啤酒瓶便携夹持提架结构设计

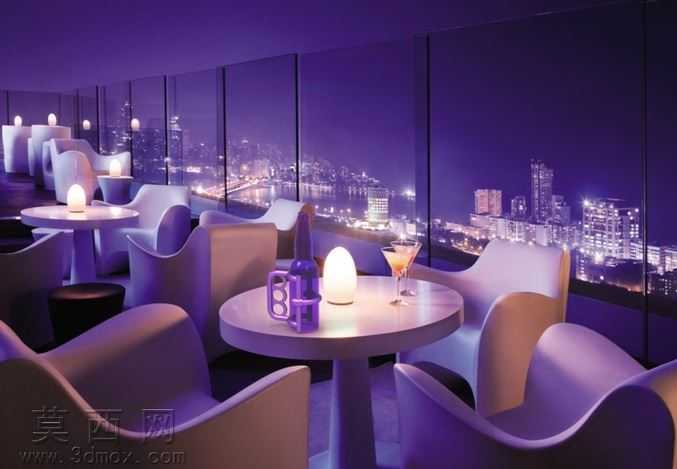

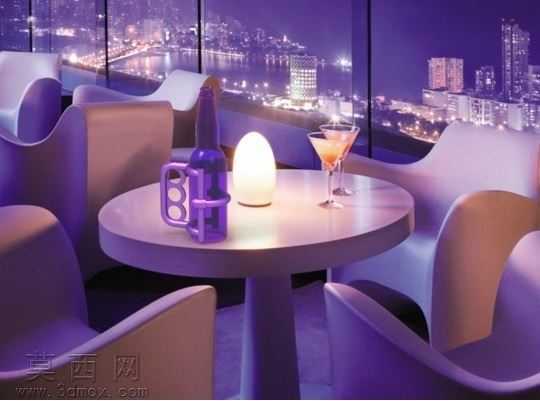

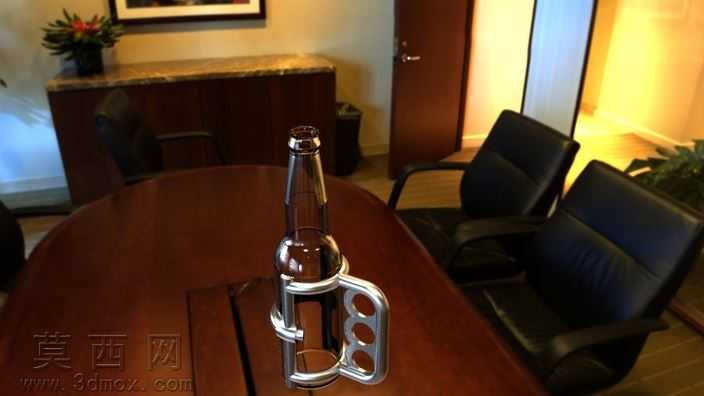

本作品为适配标准玻璃啤酒瓶、汽水瓶的手持夹持提架三维模型，建模阶段以市面常见500ml口径玻璃瓶装饮品的外形尺寸为基准，先完成瓶身轮廓、瓶口凸缘、瓶身收腰段的参数化测绘建模，确保夹持结构与瓶身的贴合度符合实际使用需求。整体建模采用实体建模与曲面建模结合的方式，先绘制提架的握持段轮廓，握持区设计三个连续的指孔造型，指孔边缘做R3-R5的圆角过渡处理，避免使用时硌手，同时优化握持时的受力分布，单手握持时受力可均匀分散到指根与掌心位置。夹持环结构分为上下两组，上夹持环对应瓶身颈部收窄位置，下夹持环对应瓶身中下部的直身段，两组环体通过侧边的弧形连接臂与握持段连为一体，连接臂做等壁厚处理，壁厚设置为2.5mm，兼顾结构强度与轻量化需求。材质渲染阶段，提架主体采用亮面蓝色工程塑料材质，设置合适的粗糙度与反射参数，还原注塑PP材质的半哑光亮面质感，玻璃酒瓶部分设置高透明玻璃材质，调整折射参数为1.52，添加轻微的环境反射效果，模拟真实玻璃瓶的通透质感，瓶内预留的液体区域可根据需求调整为啤酒、汽水等不同饮品的材质效果。结构设计上，夹持环采用开口式弹性结构，环体内侧设置微小的凸点卡位，卡入瓶身后可通过结构自身的弹性抱紧瓶身，避免提拿过程中瓶身滑落，上下两组夹持环的间距经过反复调整，确保提拿时瓶身保持竖直状态，不会出现倾斜漏液的问题。设计思路围绕酒吧场景的使用需求展开，该提架可帮助服务人员单手提拿单瓶饮品，解放另一只手完成递杯、收银等操作，同时亮眼的蓝色造型在酒吧环境中具备较强的视觉辨识度，可作为特色服务用具提升消费场景的趣味性，整体结构无多余零散部件，一体注塑即可成型，具备量产可行性，装配验证阶段通过干涉检查确认提架与瓶身之间无装配冲突，卡入与取出瓶身的行程顺畅，不会出现卡滞或刮擦瓶身的问题。
