带轴内啮合行星齿轮组结构设计

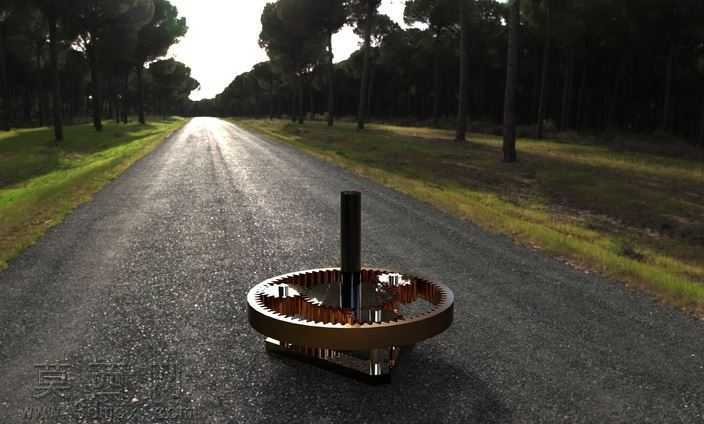

本作品为带中心轴的内啮合行星齿轮组三维建模成果，建模阶段严格遵循机械传动设计规范，先通过参数化草图绘制内齿圈的分度圆、齿顶圆、齿根圆基准轮廓，依据渐开线齿形生成公式完成齿廓曲线的精准绘制，保证齿形参数符合标准模数、压力角的设计要求，再通过拉伸凸台命令生成内齿圈的基体结构，对齿根位置做圆角过渡处理，避免应力集中问题。中心输入轴采用阶梯轴结构建模，根据轴段配合需求依次绘制不同直径的轴段轮廓，添加轴肩定位特征，保证后续与行星架、轴承的装配定位精度。行星轮部分先完成单个行星轮的齿形建模，匹配内齿圈与中心太阳轮的啮合参数，再通过圆周阵列命令完成多颗行星轮的均匀排布，同时搭建行星架的支撑结构，添加行星轮的安装轴位特征，保证各行星轮与内齿圈、太阳轮的啮合间隙处于合理范围。材质与渲染阶段，为所有齿轮零件赋予金属合金钢材质，调整材质的粗糙度、金属度参数，模拟真实机加工金属零件的表面质感，中心轴部分做表面发黑处理的材质区分，还原实际零件的表面处理工艺效果；场景搭建选用户外林荫道路作为展示背景，调整环境光与平行光的光照角度，模拟自然光照射下的金属反光效果，添加柔和的阴影效果突出齿轮组的立体结构，通过透视视角调整完整展现内齿圈内部的行星轮排布与啮合状态。结构设计上充分考虑行星齿轮传动的同轴减速特性，内齿圈作为固定件时可实现大传动比的动力输出，各零件间预留合理的装配间隙，既保证传动过程中轮齿啮合顺畅无卡滞，也避免间隙过大导致的传动回程误差，整体模型结构完整，可直接用于传动原理演示、装配干涉检查以及后续的工程图导出工作。
