双列福来轮托盘输送给料设备结构

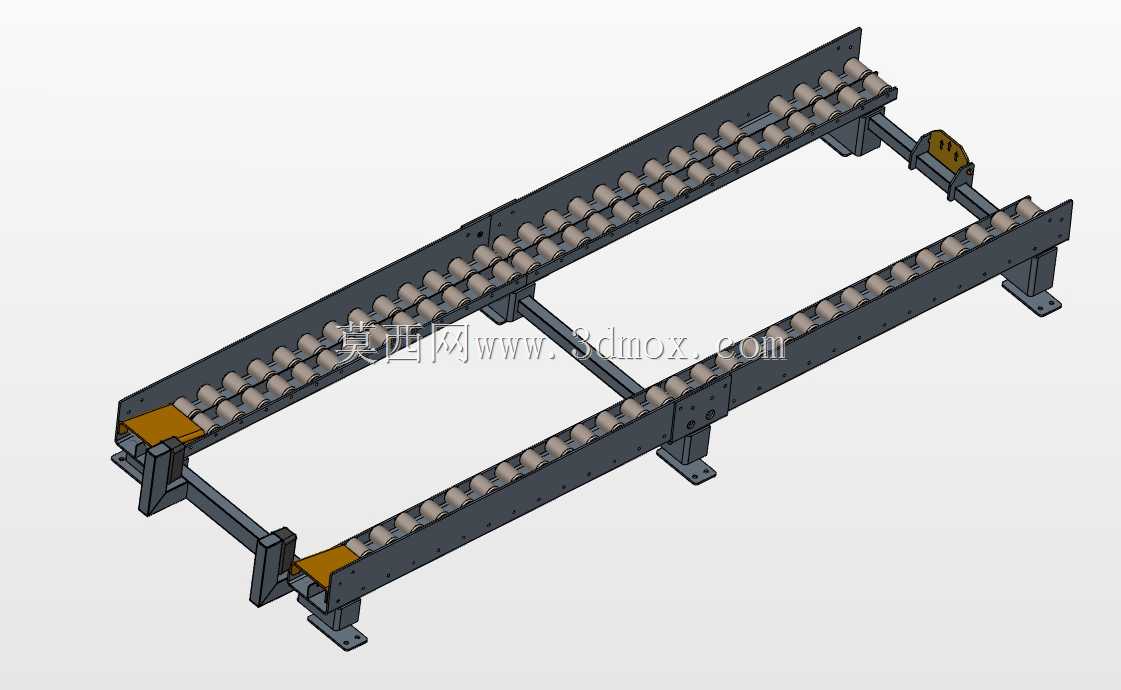

　　这款托盘给料结构主要面向离散制造产线的工位间物料转运场景，常见于电子组装、汽配零部件加工、小型家电总装等需要频繁周转工装托盘的生产环节，承担上游工序与下游加工、检测、包装工位之间的托盘自动供料衔接作用，替代传统人工搬运托盘的作业模式，降低工位间物料转运的人力消耗，同时减少人工搬运过程中托盘磕碰、工件移位的问题。设备主体采用双列平行布置的福来轮输送轨道作为承载主体，福来轮采用小直径万向滚轮密集排布的形式，单根轨道上的滚轮沿输送方向等距安装，既可以保证托盘沿输送方向顺畅滑移，也允许托盘在垂直输送方向有小范围的位置调整，适配不同定位精度要求的工位接驳需求，滚轮采用耐磨工程塑料材质，运行噪音低，长期与金属或塑料托盘接触不易产生刮屑，

　　适配洁净度要求较高的组装车间环境。机架部分采用矩形钢管焊接成型的分段式支撑结构，每段轨道下方设置独立的可调高度支撑脚，支撑脚底部带安装固定板，可通过膨胀螺栓直接固定在车间地面上，支撑脚的调节螺杆可实现±30mm的高度调整，能够抵消地面不平整带来的轨道倾斜问题，保证双列轨道的上平面平面度误差控制在1mm/m以内，避免托盘输送过程中出现卡滞、跑偏的情况。轨道两端设置了聚氨酯材质的阻挡缓冲块，当托盘滑移至轨道端部时，缓冲块可吸收托盘的冲击动能，避免托盘直接撞击金属机架产生噪音或造成托盘边缘变形，同时端部预留了阻挡器、传感器的安装位，可根据产线实际需求加装气动阻挡机构、到位检测开关，实现托盘的定点停位、自动放行功能。

　　设计过程中优先考虑了模块化拼接的需求，单段轨道长度设置为2m标准段，可根据产线实际的工位间距需求，通过端部的连接法兰拼接不同长度的输送线，轨道侧面预留T型槽结构，可直接安装扫码枪、标签识别器、导向条等附属配件，无需额外在机架上钻孔焊接，降低现场安装改造的工作量。设备的安装边界需预留两侧各300mm的维护空间，方便后期更换磨损的福来轮、调整轨道平行度，轨道上平面的常规安装高度为750mm，适配多数人工操作工位的作业高度，也可根据现场工位的实际高度需求调整支撑脚长度，适配不同高度的设备对接需求。双列轨道的间距可通过中间的连接横梁上的长圆孔进行调整，适配宽度从300mm到800mm之间的不同规格工装托盘，无需更换主体轨道结构，仅需调整两列轨道的相对位置即可完成适配，提升了设备的通用适配性。
