1250规格工业平板手推车结构设计

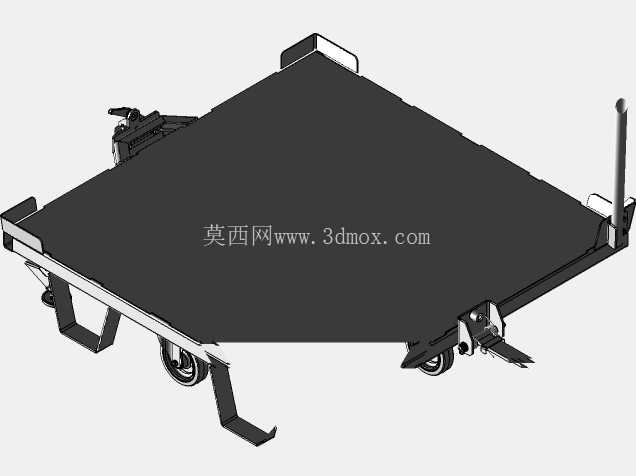

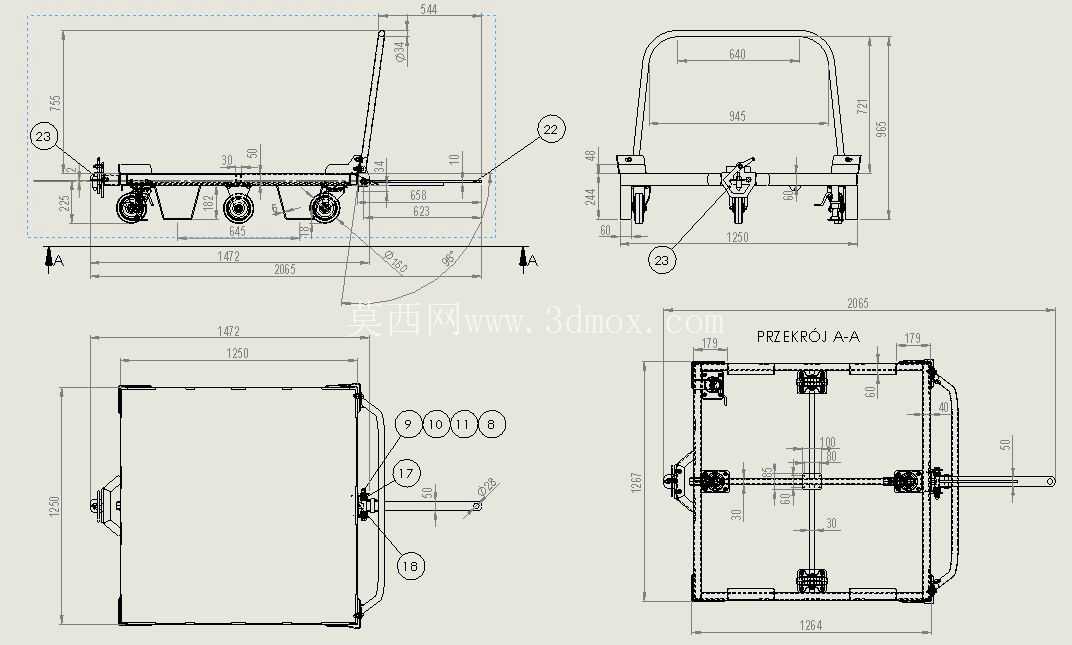

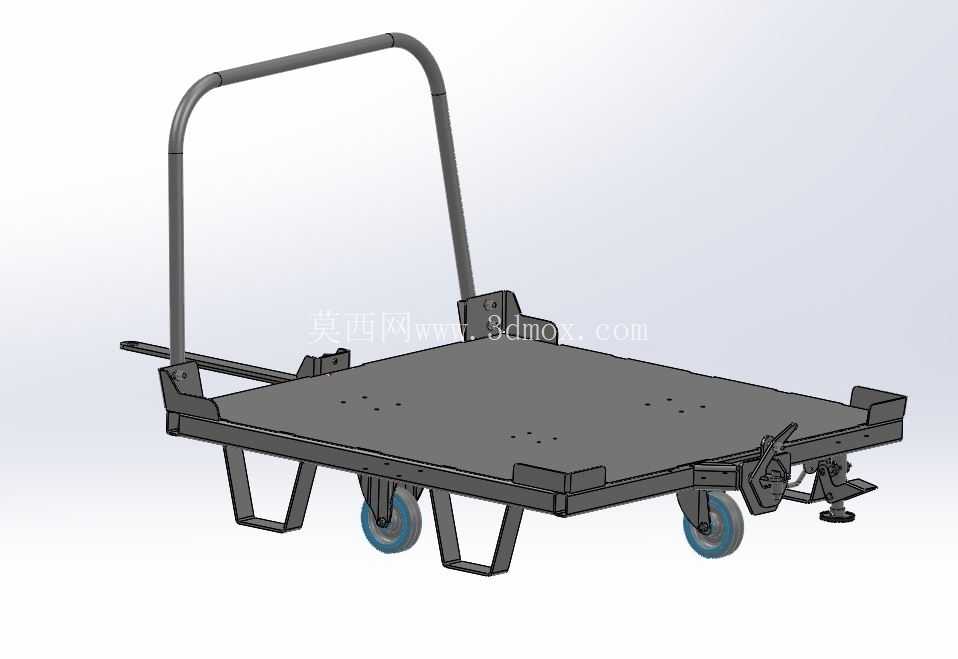

　　这款平板手推车的台面尺寸设定为1250mm×1250mm，属于大承载面的工业级转运设备，设计阶段首先考虑的是车间内大尺寸工装板、整箱零部件、堆叠料箱的转运需求，常规小尺寸手推车无法承载跨距较大的工件，容易出现工件重心偏移、侧翻的问题，方形台面的设计可以适配不同摆放方向的物料，不用刻意调整工件朝向就能完成装载，在机加工车间、装配产线旁、仓储分拣区都能适配。从结构细节来看，扶手采用一体化弯管成型，没有额外的焊接拼接点，扶手安装位置偏向台面一侧，操作人员推行时可以站在扶手端，脚不会碰到台面下方的支撑结构，推行过程中转向时的操作空间足够，不会出现卡脚的情况。

　　台面采用带安装孔的平板设计，这些预留孔位一方面可以用来固定捆绑带，转运较重或者易滑动的工件时，可以用绑带穿过孔位将工件固定在台面上，避免转运过程中工件滑落；另一方面也可以根据使用需求加装侧边挡条、工装夹具定位座，拓展不同的使用场景。台面下方的支撑框架采用折边焊接结构，框架的支腿向下延伸形成支撑脚，当手推车停驻时，四个支腿可以接触地面，配合轮组旁的刹车结构，保证装载卸货时车身不会滑动，尤其是在有轻微坡度的车间地面，停驻稳定性比仅靠轮刹的结构更可靠。

　　轮组选用工业级脚轮，两个定向轮搭配两个万向轮的配置，万向轮靠近扶手端，推行时转向灵活，直行过程中定向轮可以保证行进方向稳定，不会出现走偏的情况，脚轮的安装位置没有超出台面边界，在狭窄通道内转弯时，轮组不会刮碰到通道两侧的设备或者货架，整体安装边界控制在台面尺寸范围内，适配车间内1.5米宽度的常规通道通行需求。设计过程中没有多余的装饰性结构，所有结构都服务于承载和转运功能，扶手的高度经过人体工程学校核，适合身高160cm到185cm的操作人员自然握持推行，长时间转运作业时手臂不会过度抬高或者弯腰，降低操作疲劳感。台面下方的框架结构做了内收设计，操作人员站在扶手端推行时，腿部有足够的活动空间，小步挪动调整位置时不会碰到框架。

　　这款手推车没有设置复杂的升降或者动力结构，纯人力推行的结构可靠性更高，维护成本极低，日常使用只需要定期检查脚轮转动情况、紧固件是否松动即可，适合工厂内高频次、长周期的物料转运场景，不管是从仓库往产线转运原材料，还是在工序间转运半成品，或是在装配区转运工装工具，都能满足使用需求。台面的承载面做了平整处理，没有凸起的结构，放置方形料箱、平板类工件时可以完全贴合台面，受力均匀，不会因为局部凸起导致工件放置不稳。支撑脚的底部可以加装防滑橡胶垫，停驻时增大和地面的摩擦力，在环氧地坪、水泥地面都能保证足够的防滑性能，不会出现溜车的情况。整体结构的焊接位置都做了应力分散处理，重载情况下不会出现焊缝开裂的问题，框架的型材厚度选型匹配大承载需求，1250mm见方的台面在满载情况下，台面中部的挠度控制在允许范围内，不会因为长期承载出现台面变形的问题。
