脚架安装式工业气缸三维结构设计

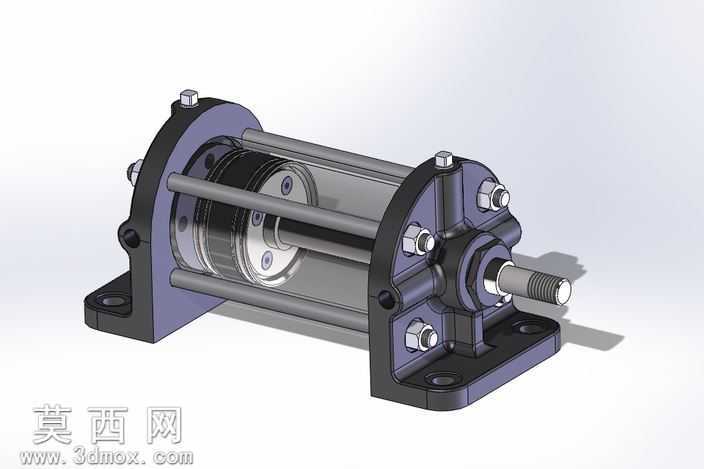

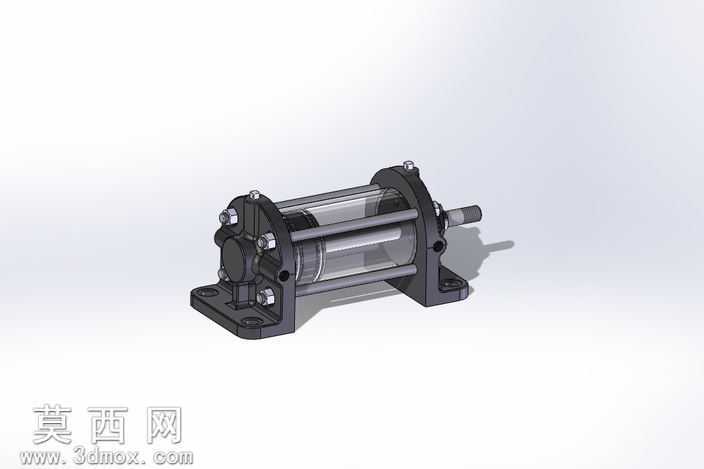

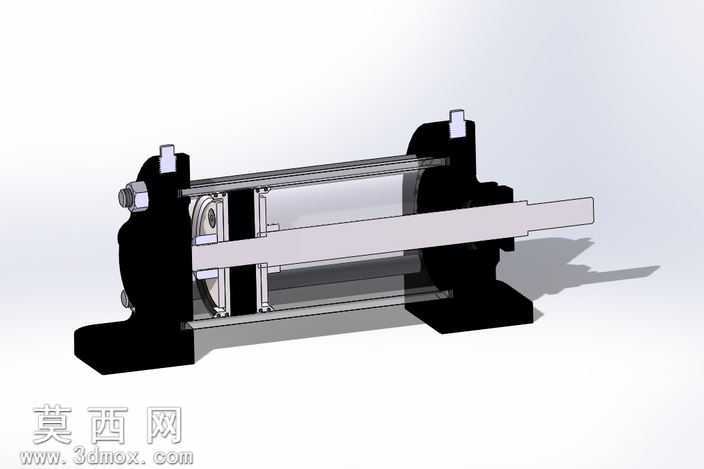

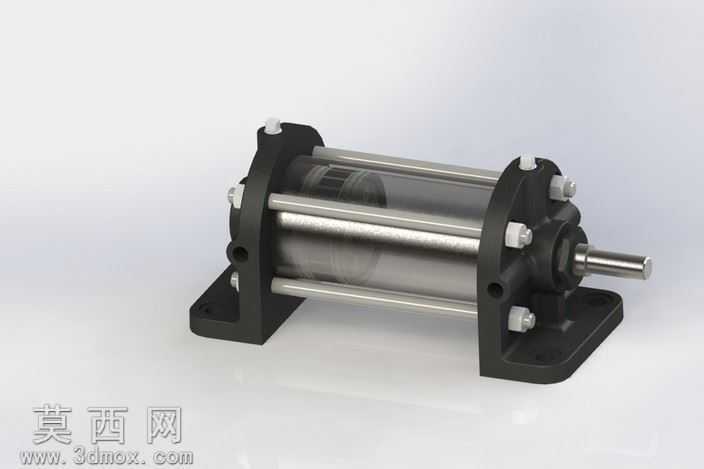

本作品为脚架安装式工业气缸的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，全程遵循机械设计通用规范，保证各结构尺寸的可编辑性与工程适配性。建模过程中首先完成核心基准轴与基准面的搭建，以此为定位基准依次构建缸筒、前后端盖、活塞杆、安装脚架、紧固拉杆、锁紧螺母等独立零部件，每个零件的特征创建均遵循实际加工逻辑：缸筒部分采用拉伸凸台构建主体薄壁筒身，对内孔与外圆表面添加同轴度几何约束，还原金属缸筒的精密加工精度要求；前后端盖通过拉伸、切除、阵列特征完成安装孔、密封槽、拉杆过孔的细节构建，对端盖与缸筒的配合面添加贴合约束，保证装配后的密封性能；活塞杆部分采用旋转凸台完成轴身、轴端螺纹、活塞连接段的一体化建模，对活塞杆表面添加粗糙度约束，匹配实际工况中活塞杆的耐磨、低摩擦要求；安装脚架通过多步拉伸切除完成带安装孔的L型支撑结构，对脚架与端盖的连接面添加位置约束，还原实际产品的脚架安装定位逻辑；紧固拉杆与锁紧螺母采用标准件参数化建模，通过圆周阵列完成四根拉杆的均匀排布，还原气缸的拉杆锁紧装配结构。装配阶段采用自下而上的装配流程，依次添加各零部件的配合关系：缸筒与前后端盖采用同轴配合与端面重合配合，活塞杆与端盖导向孔采用同轴配合与轴向滑动配合，拉杆与端盖安装孔采用同轴配合，螺母与拉杆采用螺纹配合，安装脚架与前端盖采用螺栓紧固配合，全程检查干涉情况，确保所有运动部件无碰撞、固定部件无错位，完整还原气缸的装配逻辑与运动行程。渲染阶段采用Keyshot完成材质与场景搭建，缸筒与活塞杆赋予抛光不锈钢材质，调整金属反射率与粗糙度参数，还原金属部件的金属光泽与表面质感；前后端盖、安装脚架赋予哑光黑色铸铝材质，添加细微的铸造颗粒纹理，匹配工业气动元件的实际外观；紧固螺母与拉杆端头赋予镀锌金属材质，还原标准紧固件的表面处理效果；场景采用浅灰色渐变背景，添加柔和的环境光与定向补光，调整阴影参数让模型轮廓清晰、结构层次分明，多角度渲染图可清晰展示气缸的整体外观、安装结构、连接细节。设计过程中充分考虑气动元件的工程实用性，各密封槽尺寸、安装孔位、拉杆间距均参考通用气缸行业标准设定，模型可直接用于气动回路虚拟仿真、设备装配干涉检查、教学演示等场景，完整还原了拉杆式脚座安装气缸的典型结构特征，清晰展现了气压传动执行元件的内部构造与外部安装逻辑。
