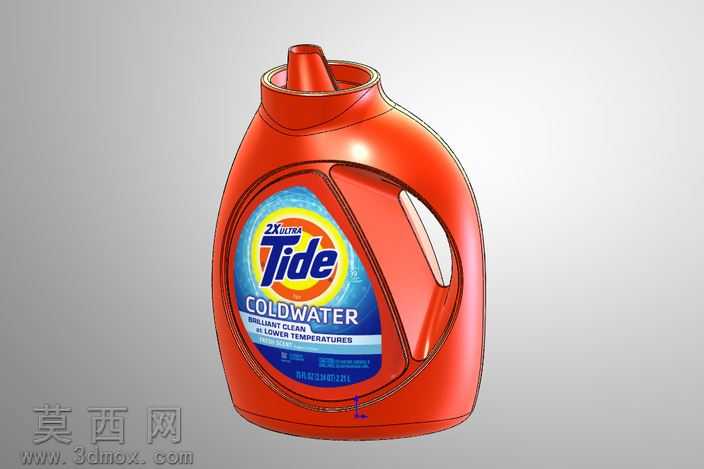

汰渍冷水款洗衣液包装瓶三维建模作品

本作品为日化洗护类产品包装瓶的三维建模成果，原型参考汰渍冷水款洗衣液的市售包装形态，采用SolidWorks完成全参数化建模流程，整体建模逻辑围绕塑料吹塑成型的工艺特性展开，精准还原了家用大容量洗衣液瓶的典型结构特征。建模初期先通过草绘绘制瓶身的正侧双向轮廓曲线，以多段样条线拟合瓶身饱满的弧面过渡，规避生硬棱角带来的廉价感，同时匹配吹塑工艺的壁厚均匀性要求，瓶身主体采用曲面放样结合加厚命令生成，整体壁厚控制在1.2mm，符合HDPE材质洗护包装的常规生产参数。瓶身侧面的一体化把手结构是建模的重点难点，通过多基准面草绘把手的内外轮廓，采用曲面剪裁与缝合命令完成把手与瓶身的顺滑衔接，把手内侧做了贴合人手握持的弧度凹陷，边缘做R3圆角处理，既还原真实产品的握持舒适度，也避免应力集中导致的成型缺陷。瓶口部分采用阶梯式螺纹结构设计，匹配常见洗衣液瓶盖的旋合尺寸，瓶口顶部做了导流嘴的斜切造型，还原真实产品倾倒液体时不易挂流的结构设计。瓶身正面的标签区域做了内凹0.2mm的限位槽，方便后续标签贴图的定位，渲染阶段采用Keyshot完成材质与效果呈现，瓶身主体赋予半透明橙红色HDPE塑料材质，调整材质的粗糙度与折射参数，还原真实塑料瓶柔和的半通透质感与表面细微的磨砂触感，标签区域采用贴图映射方式还原品牌标识的色彩与排版，把手与瓶身衔接处做了细微的分模线刻画，进一步提升模型的真实感。整体模型结构完整，所有特征参数可编辑，既可以作为日化包装设计的参考案例，也可用于渲染展示、3D打印原型制作等场景，建模过程中充分考虑了塑料包装的成型工艺与人体工学使用需求，弧面过渡自然，结构比例协调，精准复现了市售洗衣液瓶的外观与结构特点。
