单轨行走导向滚轮支座组件结构设计

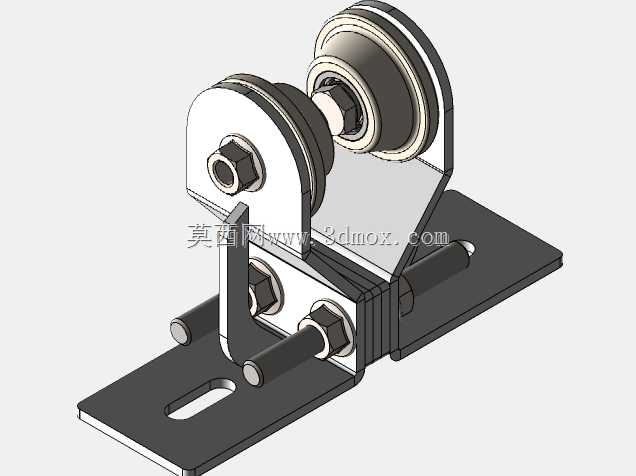

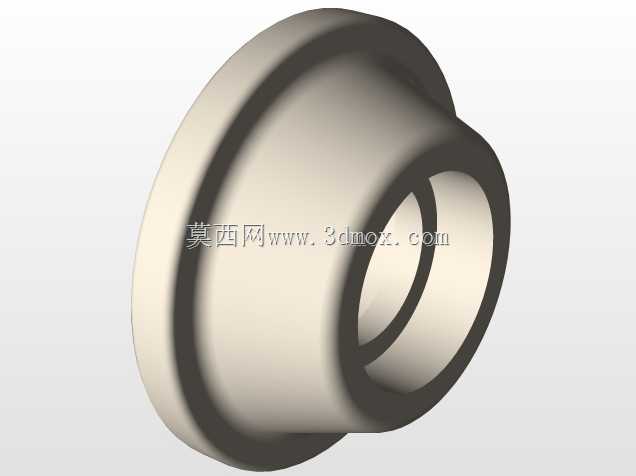

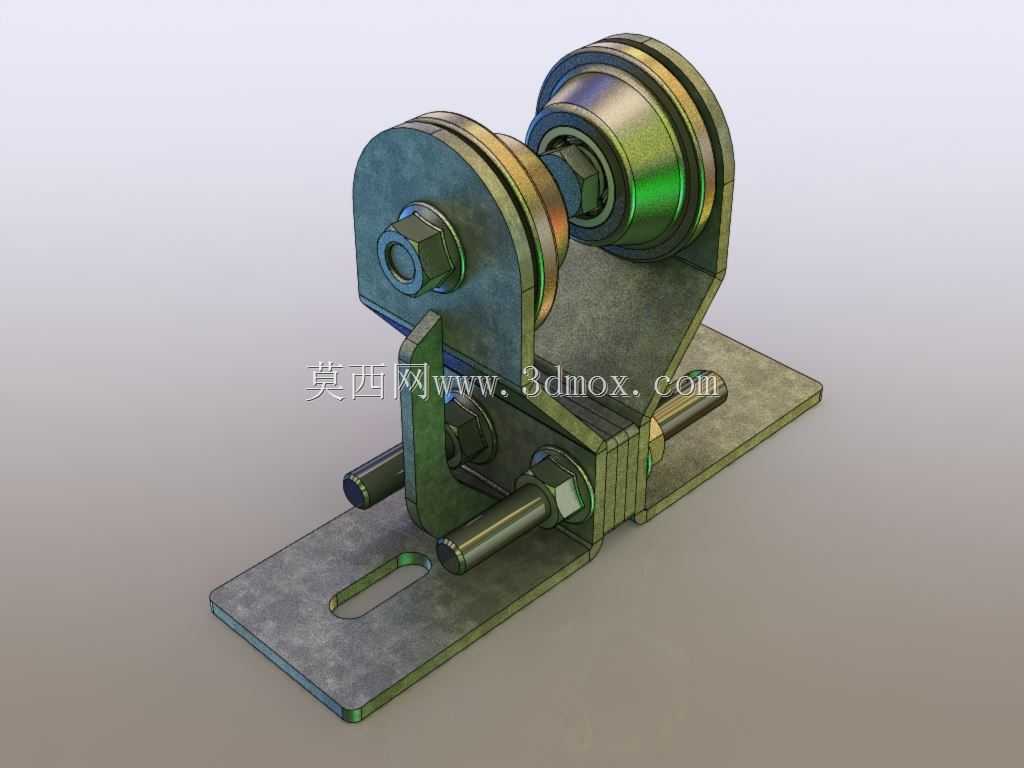

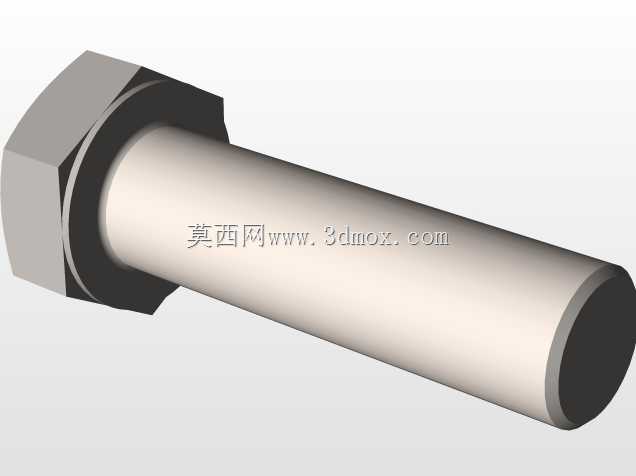

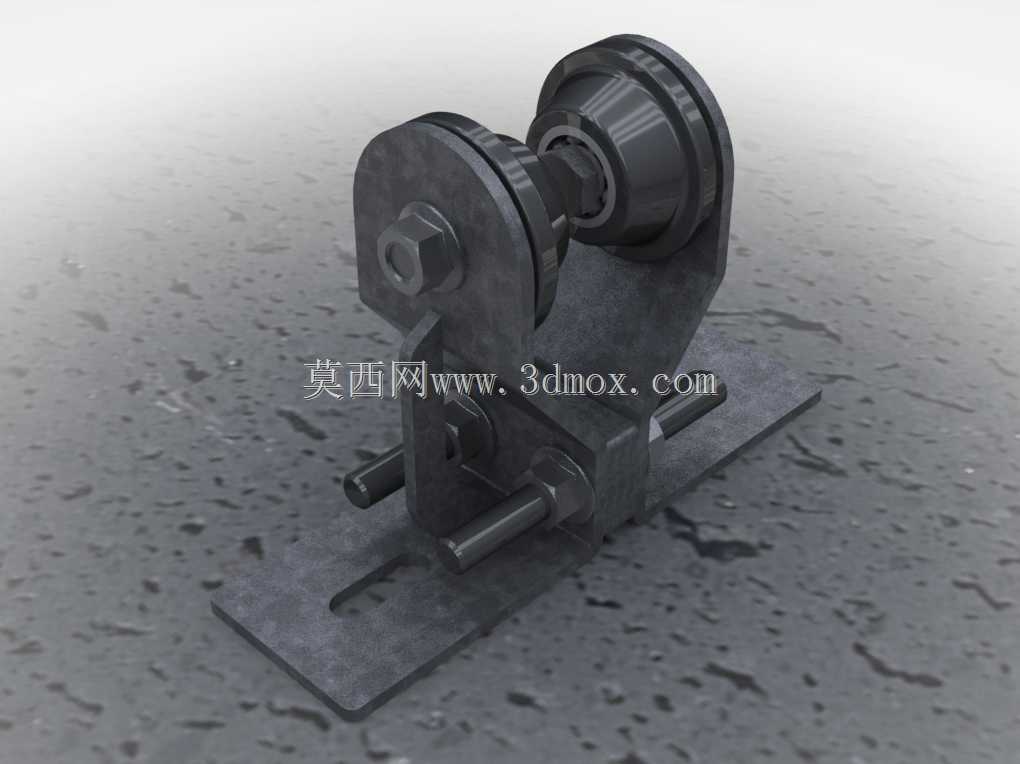

　　这类单轨导向滚轮支座组件，多应用在车间架空物料输送线、轻型巡检设备轨道走行机构、仓储巷道单轨吊运装置中，核心作用是为沿单轨布置的移动载荷提供稳定的行走支撑与侧向导向，避免行走过程中出现脱轨、卡滞、偏磨等问题。从结构设计逻辑来看，该组件采用双滚轮对称抱轨的布局形式，两个带圆弧型面的滚轮分别贴合单轨的上下或两侧轨面，通过六角螺栓预紧调整滚轮与轨面的配合间隙，既保证行走过程中滚轮能顺畅转动，又能抵消移动载荷带来的侧向倾覆力矩。底座采用带长圆孔的平板安装结构，长圆孔的设计预留了安装位置的调整余量，现场安装时可根据轨道的实际铺设偏差微调组件的固定位置，降低轨道安装精度要求，提升现场适配性。滚轮部分采用台阶式轴孔配合结构，

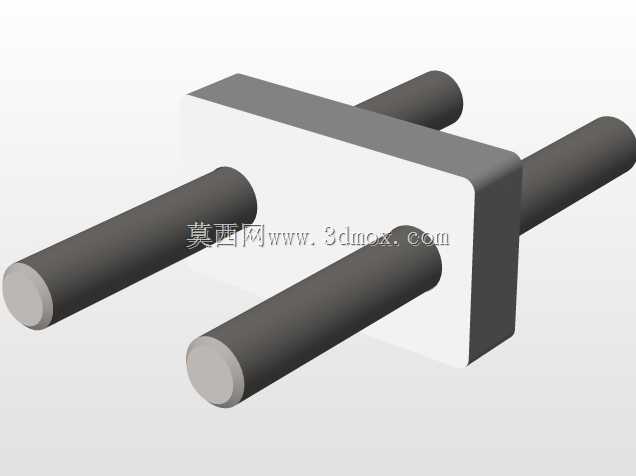

　　通过销轴与两侧的支撑立板连接，支撑立板与底座采用焊接或螺栓紧固的刚性连接形式，保证整体结构的承载刚度，在承受额定径向载荷时不会出现立板变形导致的滚轮卡滞。设计过程中需要重点校核滚轮与轨面的接触应力，根据单轨的截面型面匹配滚轮的型面弧度，保证接触区域为面接触而非线接触，降低接触压强，延长滚轮的使用寿命；同时要核算销轴的剪切强度与支撑立板的抗弯强度，确保在额定动载荷下结构不会出现塑性变形。安装边界上，底座的安装孔间距、滚轮的中心距需要匹配对应规格的单轨截面尺寸，滚轮的外圆直径决定了组件能适配的最小轨道转弯半径，过小的转弯半径会导致滚轮与轨侧出现硬摩擦，增大行走阻力。日常使用中，这类支座组件不需要复杂的维护，仅需定期检查销轴的紧固状态、

　　滚轮的转动灵活性以及预紧螺栓的防松情况，就能保证长期稳定运行。不同于普通的滑动导向结构，滚轮式的行走结构摩擦阻力更小，移动过程更顺畅，尤其适合需要频繁往复移动的单轨作业场景，能有效降低驱动端的动力损耗，提升整套走行机构的运行效率。
