低成本结构自行车握把车把组件设计

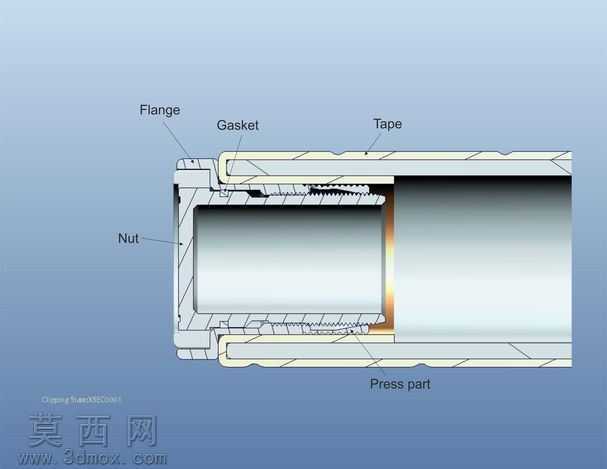

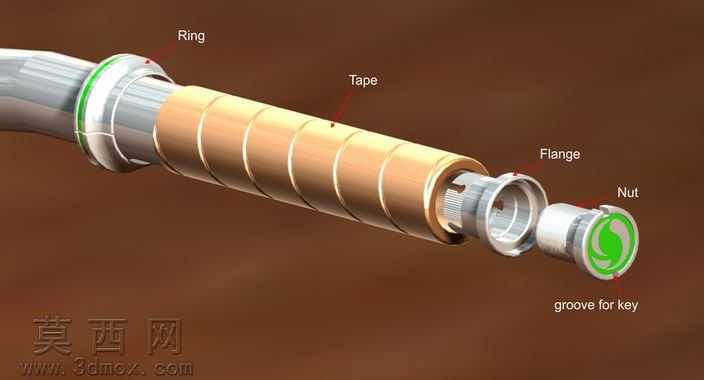

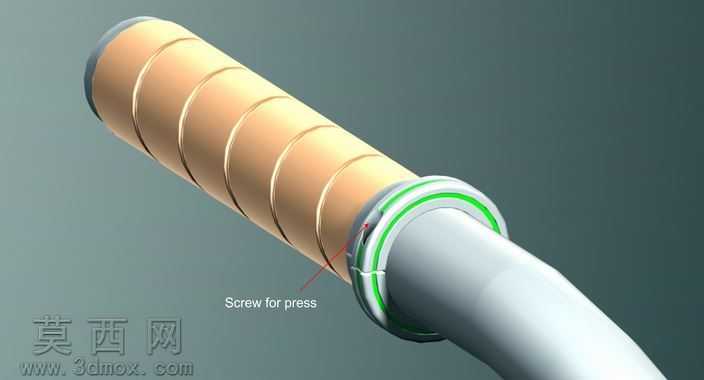

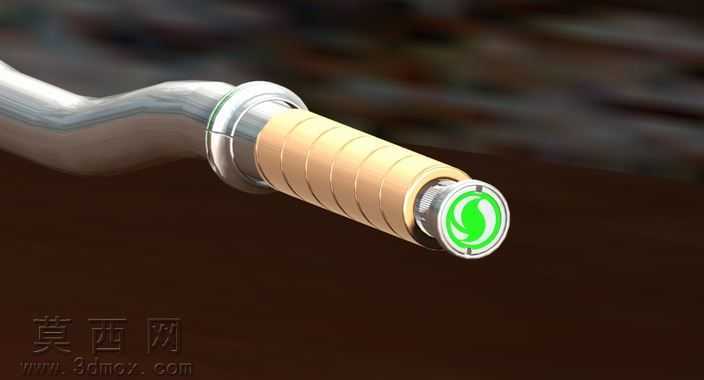

本作品为面向DIY自行车改装场景设计的低成本车把握把组件，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先遵循易加工、易装配的设计原则，将整体组件拆分为把套主体、压装锁紧螺丝、定位紧固环三个核心可拆分部件，避免复杂曲面加工带来的成本提升。渲染阶段采用写实材质表现方案，把套主体模拟软质橡胶发泡材质，调整材质粗糙度参数还原握把表面的防滑纹理质感，表面均匀排布的环形凹槽既提升握持摩擦力，也在视觉上强化软质材料的柔韧属性；金属车管部分采用哑光磨砂金属材质，调整反射参数模拟铝合金管材的细腻金属质感，边缘做微小倒角处理避免渲染时出现锐利硬边的失真效果；锁紧环部分搭配亮面金属与荧光绿装饰嵌条，通过材质明暗与色彩对比突出锁紧结构的位置，压装螺丝位置添加明确的结构标注，清晰指示装配操作点位。结构设计上采用循环扭转管道适配思路，把套与车管的配合面预留合理公差，通过法兰与拧紧螺母垫圈的组合实现把套的轴向固定，末端设置固定环完成把套的最终限位，整套结构无需专用工具即可完成装配，零件数量少、加工难度低，非常适合个人DIY制作场景。建模过程中对每个配合面做干涉检查，确保各部件装配后无结构冲突，把套的环形凹槽深度经过参数调整，既保证防滑效果也不会因凹槽过深导致把套结构强度下降，锁紧环的内孔尺寸与车管外径精准匹配，压装螺丝的螺纹参数采用通用标准规格，方便使用者直接采购标准件完成组装，整体设计在满足使用功能的前提下最大程度简化结构，兼顾实用性与低成本制作的需求。
