自行车车把连接锁紧组件结构设计

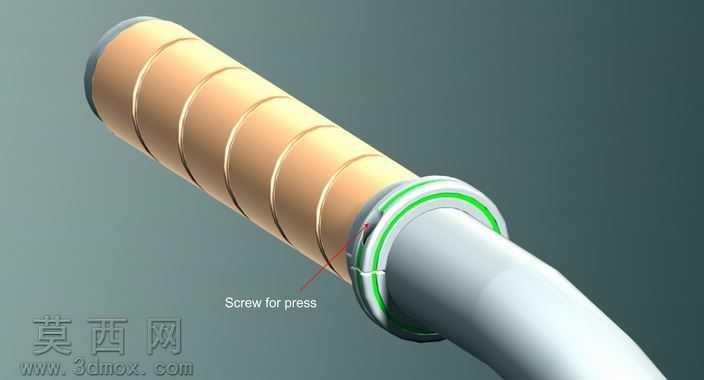

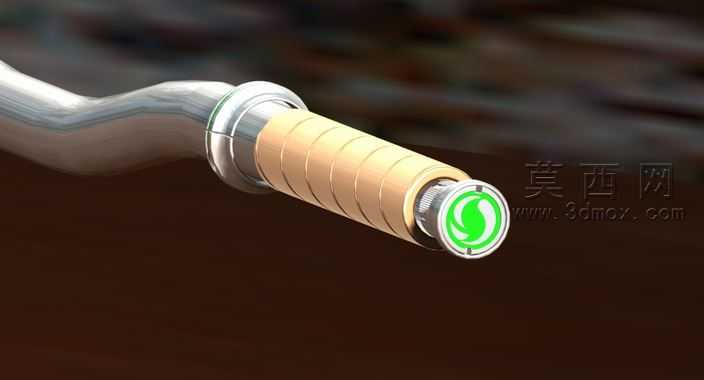

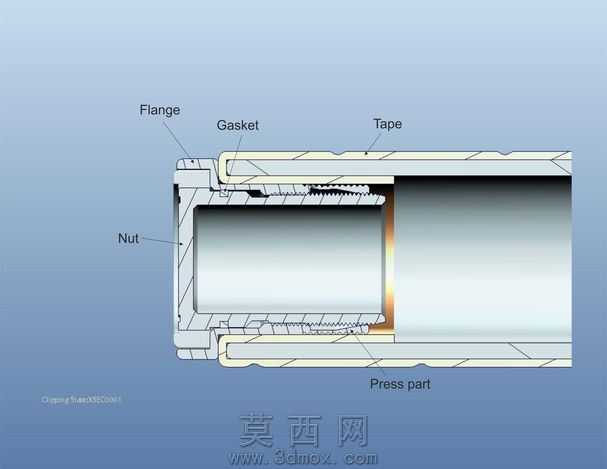

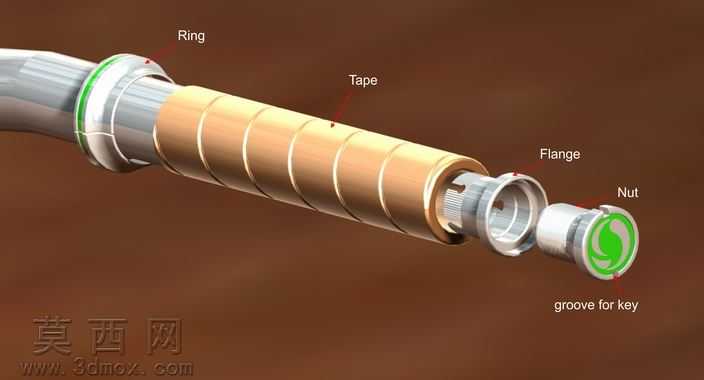

本作品为自行车车把部位的连接锁紧组件三维结构设计，采用三维建模软件完成全参数化建模，完整还原了车把与立管衔接部位的装配关系与密封锁紧逻辑。建模过程中严格遵循机械装配的公差配合要求，对各个零件的尺寸进行了精准约束，确保各部件装配后无干涉、可实现预期的锁紧固定功能。从结构组成来看，该组件包含法兰、螺母、密封垫圈、密封胶带、压装件五个核心零件，建模时针对不同零件的功能特性匹配了对应的材质表现：法兰与螺母采用金属钢材材质，渲染时赋予哑光镀锌的金属质感，还原五金紧固件的真实表面肌理；密封垫圈采用橡胶材质，渲染时呈现哑光黑色弹性材质的视觉效果，突出其密封缓冲的功能属性；压装件与外部管件采用铝合金材质，赋予细腻的磨砂金属质感，贴合自行车轻量化部件的材质特性；密封胶带则采用半透明的聚四氟乙烯材质表现，还原其缠绕密封的使用状态。设计思路围绕低成本、易装配、高可靠性的核心需求展开，摒弃了复杂的多零件组合方案，采用极简的零件构成实现车把与立管的稳固连接：装配逻辑为首先将环套穿入对应管道，随后在钢管周向依次套入锁紧螺母、密封垫圈与定位法兰，最后通过压装件完成端部的收口固定，密封胶带缠绕于螺纹衔接部位，进一步提升连接部位的密封性，避免骑行过程中水汽、灰尘进入衔接缝隙造成锈蚀松动。建模过程中对螺纹衔接部位做了精细化的特征处理，还原了标准三角螺纹的牙型结构，确保虚拟装配时螺纹副的啮合关系符合实际机械连接要求；对压装件的卷边结构做了工艺性优化，确保压装后能够牢牢卡紧管件端部，不会出现轴向窜动；密封垫圈的截面形状做了适配性设计，装配后可被法兰与螺母挤压产生微变形，填充衔接面的微小间隙，同时起到防松与密封的双重作用。渲染阶段采用正交剖面视角展示组件内部结构，通过不同材质的色彩区分清晰呈现各个零件的装配层级与位置关系，让观看者能够直观理解该锁紧结构的工作原理，整体建模精度满足机械加工与装配验证的使用要求，可用于自行车配件的结构优化、装配教学以及定制化改装的参考使用。
