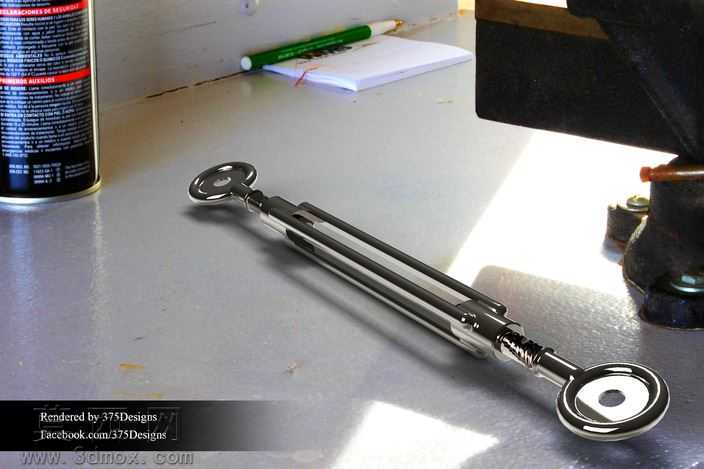

开式花篮螺栓拉紧器三维结构模型

本模型为开式花篮螺栓拉紧器的三维建模作品，建模过程严格遵循机械五金构件的实际生产尺寸规范，在三维软件中首先完成整体结构的比例规划，确定两端环形吊耳、中部调节架体、左右旋向螺杆的核心尺寸比例，确保各部件装配后无干涉错位。建模阶段先绘制两端环形端件的截面草图，通过旋转特征生成带中心通孔的环形吊耳结构，保证吊耳的通孔直径、环体壁厚符合索具连接的通用标准；随后分别绘制左右两根螺杆，其中一根为右旋外螺纹、另一根为左旋外螺纹，螺纹特征通过螺旋线扫描切除生成，精准还原螺纹的牙型角、螺距参数，同时在螺杆与环形端件的衔接处做圆角过渡处理，还原实际加工中的应力释放结构。中部的开式架体采用框架式结构，通过拉伸凸台生成两根平行的承力杆，两端分别加工出与左右螺杆匹配的内螺纹孔，架体中部预留调节操作空间，可通过转动架体实现两端螺杆的同步伸缩，完成张紧长度的调节。材质渲染阶段，整体构件赋予哑光镀锌金属材质，还原五金索具常用的表面镀锌防锈处理效果，金属表面添加细微的磨砂质感与轻微的使用磨损痕迹，避免材质过于光滑失真；螺纹部位单独调整材质粗糙度，突出螺纹牙型的凹凸结构细节，架体与螺杆的衔接处添加极淡的油污质感，提升模型的真实工业感。结构设计上完整还原开式花篮螺栓的工作逻辑：两端环形吊耳用于连接待张紧的索具、拉杆或钢丝绳，旋转中部架体时，因两端螺杆旋向相反，可实现两端的同步收合或伸长，从而精准调节连接件的张紧力度，模型中各部件的活动行程符合实际产品的调节范围，架体的承力杆直径、螺杆的杆径比例均经过力学合理性校验，既满足张紧作业的承力需求，也避免结构冗余笨重。建模过程中对所有棱角处做了符合加工工艺的倒角处理，不存在尖锐的非工艺棱角，各装配面的配合间隙控制在合理公差范围内，既保证装配结构的严谨性，也还原实际五金配件的装配精度。渲染阶段采用柔和的侧上方打光，突出金属构件的轮廓层次与螺纹细节，背景采用浅灰色渐变，避免背景干扰构件本身的结构展示，最终呈现的模型可清晰展示开式花篮螺栓的整体构造、连接方式与调节原理，可用于五金配件结构教学、索具选型参考、机械装配场景搭建等用途。
