工业用桁架轴承结构三维设计方案

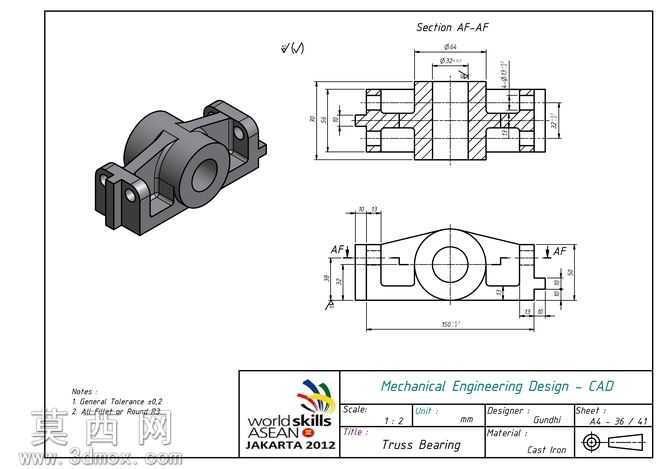

本桁架轴承的三维设计围绕工业传动支撑场景的实际需求展开，建模阶段严格遵循机械工程制图规范，先以二维工程图的尺寸标注为基准搭建参数化建模框架，对轴承的主体支撑座、中间轴孔、两侧安装耳板、内部装配腔等核心结构逐一进行特征构建。建模过程中优先保证各装配尺寸的公差合理性，对轴孔的同轴度、安装面的平面度、连接孔的位置度都做了参数化约束，确保模型可直接对接后续的工程出图与生产加工环节。材质配置上，主体结构选用铸铁材质进行渲染表现，通过调整材质的粗糙度、金属度参数还原铸铁件哑光、略带颗粒质感的表面特征，对轴孔内的配合面做了精加工面的材质区分，呈现出机加工后光滑平整的金属质感，安装孔位置添加了倒角、沉孔的细节特征，还原真实零件的加工工艺细节。结构设计上，采用对称式桁架支撑布局，中间的大直径轴孔用于容纳转轴与轴承内组件，两侧延伸的安装耳板开设对称的连接通孔，可通过螺栓将轴承整体固定在设备机架上，内部的腔体结构预留了润滑脂存储空间与密封件安装位，兼顾支撑稳定性与装配维护的便利性。设计思路上充分考虑桁架类轴承的重载支撑特性，在耳板与主体连接位置做了圆弧过渡的加强结构，避免应力集中导致的结构断裂，整体壁厚按照等强度原则进行设计，在保证结构刚性的前提下尽可能减少不必要的材料冗余，降低零件的整体重量。渲染阶段采用正交视角与剖视视角结合的展示方式，立体轴测图直观呈现零件的整体外观形态，全剖视视图清晰展示内部的腔体结构、壁厚分布与装配空间，平面投影视图标注关键外形尺寸与安装尺寸，完整呈现零件的设计细节与装配逻辑，整个模型的特征树结构清晰，各参数可根据实际使用场景的载荷、安装尺寸需求进行快速调整，适配不同规格的工业设备支撑需求。
