多级行星齿轮传动箱内部结构三维数模

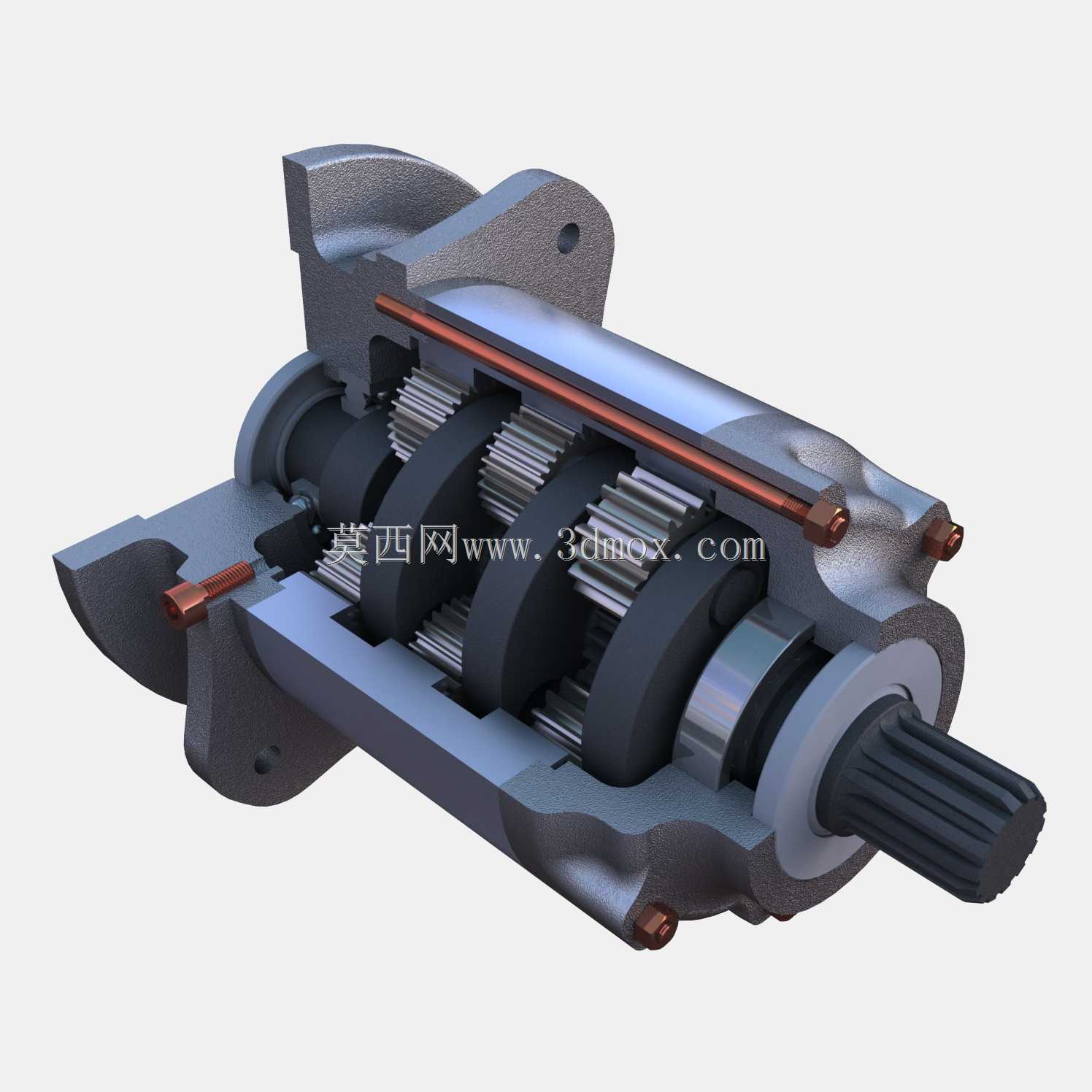

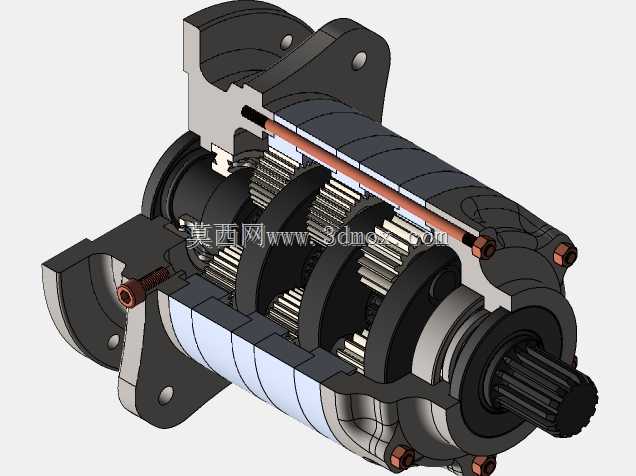

　　这款行星齿轮传动结构，在重载传动场景中应用十分广泛，从工程行走机械的轮边驱动，到工业生产线的伺服动力减速单元，再到风电主机的增速传动链路，都能见到同结构产品的身影。区别于定轴轮系的减速结构，这套行星传动方案采用多级内齿圈与行星轮、太阳轮的啮合组合，在有限的壳体空间内实现大传动比的动力转换，同时能将输入轴的高转速低扭矩，平稳转换为输出端的低转速大扭矩，适配多数需要低速重载动力输出的工况。从结构设计逻辑来看，这套数模完整还原了多级行星排的排布逻辑，每一级行星架都通过花键与下一级太阳轮做刚性连接，各级行星轮通过滚针轴承支撑在行星架的销轴上，内齿圈与壳体做集成式设计，既减少了额外连接件带来的装配累积误差，

　　也能让壳体直接承受齿轮啮合产生的径向载荷，提升整体结构刚性。壳体外侧预留的安装支耳带有定位销孔与螺栓过孔，安装时可直接与配套设备的安装法兰面对接，支耳的位置度公差在建模时已做约束，能保证输入输出轴的同轴度满足传动要求，避免安装错位导致的齿轮偏磨、轴承早期失效问题。输出端采用花键轴结构，可直接与外接负载的花键套配合，传递扭矩的同时能补偿少量的安装同轴度偏差，输入端的连接结构可适配不同规格的动力源法兰，不管是液压马达还是伺服电机，都能通过转接法兰实现快速对接。内部的润滑油道顺着壳体加强筋的走向布置，齿轮啮合产生的金属磨屑可顺着油道回流到壳体底部的储油腔，配合外置的磁性油塞可定期吸附磨屑，延长传动组件的使用寿命。

　　各级齿轮的齿向都做了微观修形的建模处理，能抵消重载下齿轮轴挠曲变形带来的啮合偏载，让齿面载荷分布更均匀，降低传动过程中的冲击与噪音。壳体的分型面设置在各级行星排的装配分界处，装配时可依次将行星轮组件、太阳轮、轴承按顺序装入壳体，最后通过端盖压紧轴承外圈，完成整体装配，装配工艺性较好，后期维护拆解时也无需动用专用工装即可更换易损的密封件与轴承组件。
