手动高压液压截止控制阀三维结构

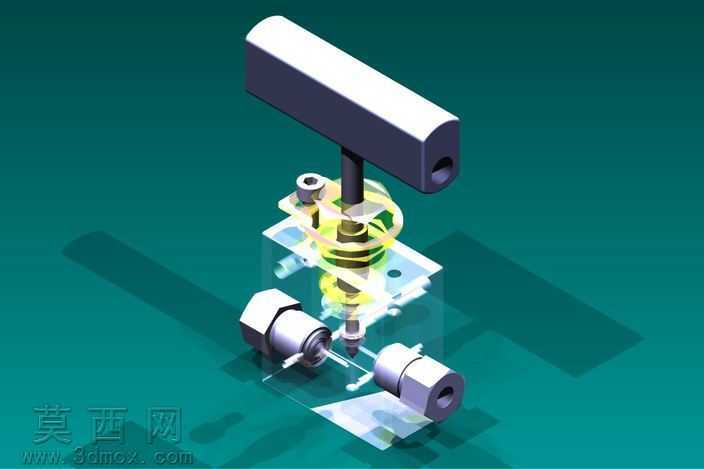

本模型为手动控制式高压液压阀，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循液压高压元件的设计规范，对阀体、阀杆、操作手柄、密封组件、连接接头等所有零部件进行独立建模后完成总装配，完整还原了高压阀的实际装配关系与运动逻辑。建模阶段首先以阀体为核心基准，阀体采用方块式整体结构设计，建模时通过拉伸、切除、孔特征阵列等操作完成本体结构，精准还原了阀体上的流体通道、安装定位孔、侧部连接接口的位置与尺寸，保证各接口的同轴度与密封面的平面度符合高压工况的使用要求。操作手柄采用长条形块状结构，建模时通过拉伸凸台搭配端部孔位切除完成，还原了手柄的握持结构与阀杆连接的定位结构；阀杆作为传动核心部件，采用回转类特征建模，精准还原了阀杆与手柄的连接段、与密封组件配合的光轴段、与阀芯连接的传动段的阶梯结构，保证阀杆的运动行程与传动精度。密封组件与阀座部分采用多零件装配设计，建模时还原了密封件的安装槽位、压紧结构的配合关系，确保密封结构在高压工况下的承压逻辑符合实际设计要求。材质与渲染阶段，针对不同零部件匹配对应材质：阀体部分赋予哑光浅灰色金属材质，模拟锻造铝合金或不锈钢的哑光金属质感，调整材质粗糙度参数还原金属机加工后的表面质感；操作手柄赋予深紫色哑光硬质材质，模拟工业操作件的喷塑或硬质氧化表面效果；中间的密封压紧组件赋予黄铜金属材质，调整金属反射参数还原铜件的金属光泽；阀杆部分赋予亮面金属材质，模拟抛光钢件的表面质感。渲染阶段采用柔和的工业产品布光方案，通过主光源、辅助光源与环境补光的搭配，清晰展现各部件的结构轮廓与材质差异，背景采用浅灰渐变背景突出模型主体，同时添加柔和的地面阴影增强模型的空间立体感，最终渲染效果清晰展现了高压阀的整体外观与各部件的装配层次。设计思路上，该高压阀面向液压系统高压回路的通断控制场景，采用顶部手动操作的结构布局，手柄的长力臂设计可降低手动操作的力矩需求，侧部双接口的设计适配管路的直通式安装需求，阀体上的安装孔位可满足阀件的固定安装要求，整体结构紧凑，承压能力强，可适配高压液压系统的回路控制需求，模型完整保留了各零部件的可编辑参数，可用于液压系统的装配模拟、工况演示以及结构优化参考。
