螺栓式液压张紧装置结构设计

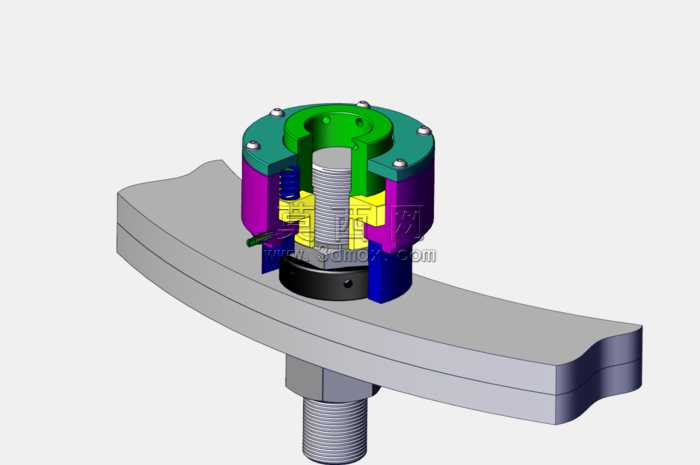

本张紧器三维模型采用SolidWorks软件完成全参数化建模，整体结构围绕螺栓式张紧核心逻辑展开，建模过程中对各零部件的配合公差、装配关系进行了严谨定义，确保虚拟装配下无干涉、运动逻辑符合实际工况需求。模型渲染阶段针对不同零部件赋予了差异化材质：顶部端盖采用哑光金属绿材质模拟铸铝端盖的表面质感，中部紫色、蓝色、黄色的功能块分别对应不同的液压腔体、锁紧滑块、定位卡件，分别赋予硬质工程塑料、调质钢、黄铜的材质属性，还原不同零件的材质视觉差异；底部贯穿的螺栓采用拉丝金属材质模拟高强度螺纹紧固件的表面纹理，下方的弧形安装板采用灰色哑光金属材质模拟焊接结构件的表面状态，各材质的粗糙度、反光度参数均经过反复调试，渲染效果清晰区分各功能部件，直观展现结构层次。从结构设计来看，该张紧器以中心贯穿螺栓为核心承载轴，顶部环形端盖通过周向均布的小螺栓与下部主体连接，内部集成了液压张紧腔体与弹性锁紧组件，中部的黄色滑块可在液压作用力下沿径向移动实现张紧力的调节，紫色与蓝色的分体式结构既方便内部液压油路的布置，也便于后期的维护拆解；底部的弧形安装板可适配弧形安装基面，通过中心螺栓下端的螺母实现整体结构的锁紧固定，整体结构紧凑，张紧力调节范围适配常规工业张紧场景需求。设计思路上优先考虑了张紧作业的稳定性与操作便捷性，将液压驱动的张紧结构与螺栓锁紧结构结合，既保留了液压张紧力输出均匀、调节省力的优势，也通过机械锁紧结构避免了液压泄压后张紧力失效的问题，各零部件的结构造型均做了工艺性优化，避免出现难以加工的锐角、复杂曲面，符合常规机械加工的工艺要求，可直接用于张紧机构的原理验证、教学演示以及实际生产的结构参考。
