左手操作型CAD专用3D鼠标结构设计

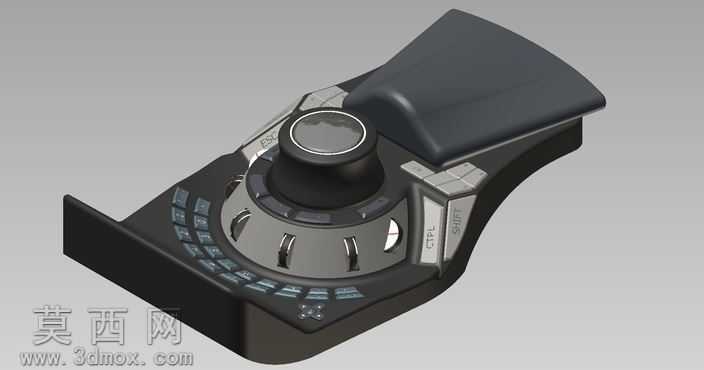

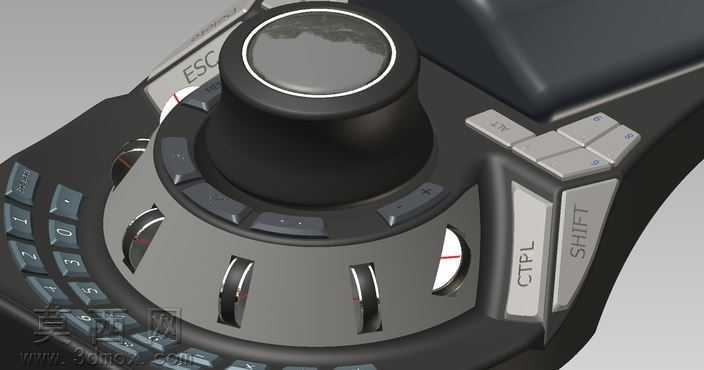

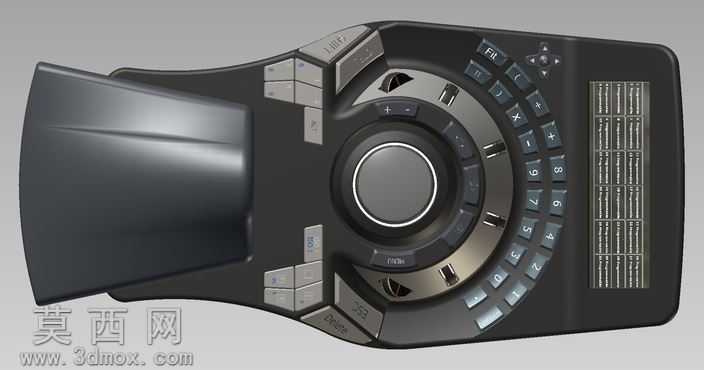

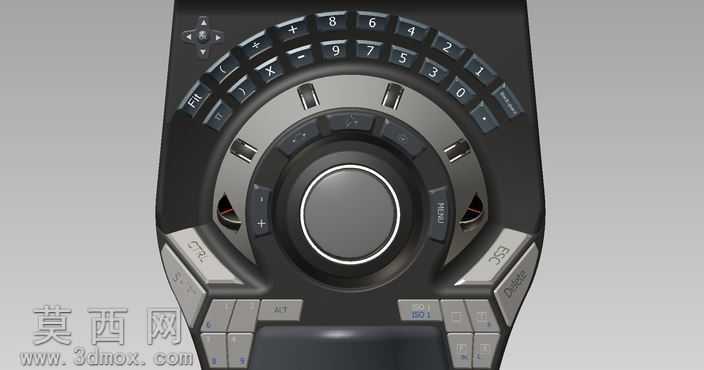

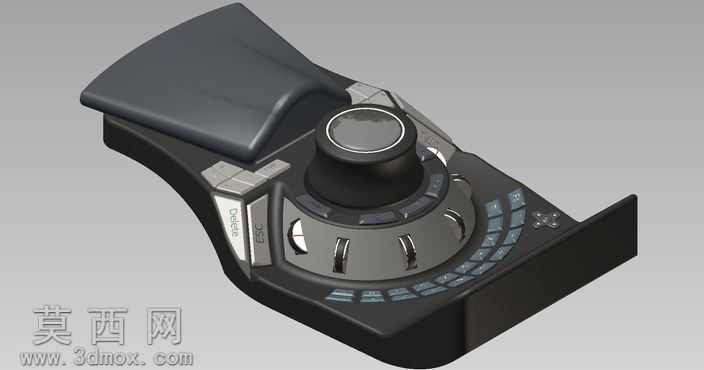

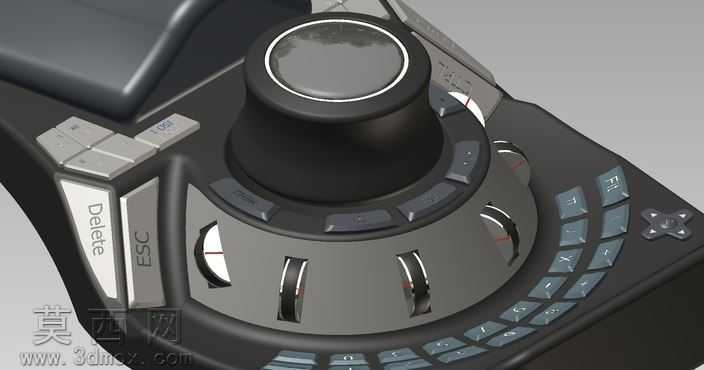

本款3D鼠标采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循工业设计正向开发流程，先通过草绘绘制手掌贴合曲面的轮廓控制线，再通过放样、曲面修剪、加厚等命令完成掌托部分的实体构建，确保掌托曲面完全贴合左手自然放置时的掌心弧度，减少长时间操作的腕部压力。建模阶段对所有操作部件做了独立的零件拆分，中部的3D操控旋钮单独构建装配体，旋钮表面做了防滑纹理的凹凸结构建模，旋钮周边的功能拨轮、侧边按键均保留了真实的装配间隙与按键行程空间，还原实体产品的装配逻辑。渲染阶段采用哑光黑与银灰色金属质感的材质搭配，掌托部分赋予类肤磨砂塑料材质，中部操控台赋予细磨砂金属材质，按键字符采用凹刻填色的材质表现，通过环境光遮蔽效果突出各部件的结构层次，还原产品的真实质感。结构设计上针对CAD用户的操作习惯做了专属优化，将高频操作的视图操控旋钮放置在左手食指自然覆盖的区域，两侧设置可旋转10度的滚轮式拨键，周边排布25个可编程按键，所有按键位置均处于左手手指无需大幅移动即可触达的范围，避免操作时在鼠标与键盘之间频繁切换，降低手部移动幅度，提升CAD建模、视图操作的工作效率。整体底座采用加宽的L型延伸结构，提升放置时的稳定性，侧边设置功能标识区域，所有结构边角均做了圆角过渡处理，避免尖锐棱角带来的使用不适感，从结构层面落实人机工程学的设计要求，让产品在满足专业功能的同时兼顾长时间使用的舒适度。
