计数器旋转同轴CR齿轮箱结构设计

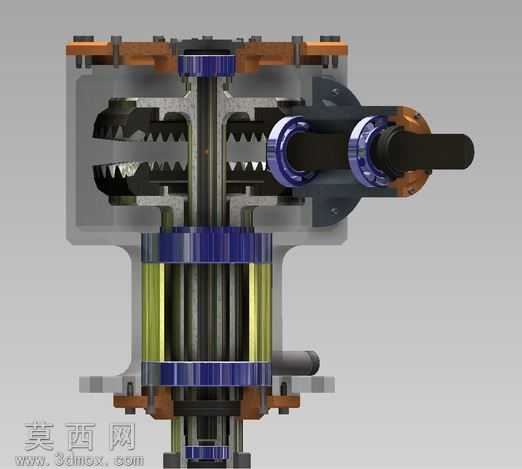

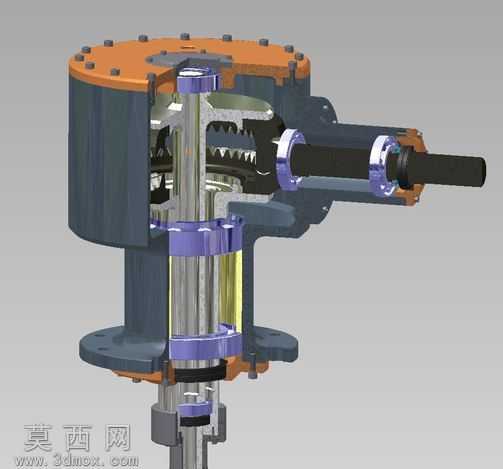

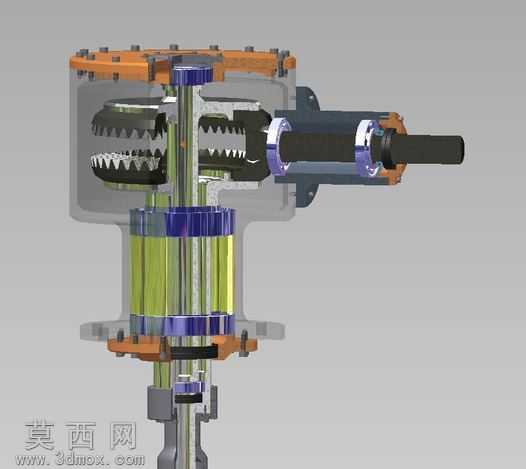

本作品为适配计数器旋转工况的同轴式CR齿轮箱三维结构设计，采用Autodesk Inventor完成全参数化建模与装配验证，建模过程严格遵循机械设计公差规范，对每一个齿轮齿形、轴承配合位、轴段台阶、箱体连接孔位都进行了精准的特征绘制，确保各零部件在虚拟装配环境下无干涉、配合关系完全符合实际装配逻辑。渲染阶段针对不同零部件赋予了贴合实际工业生产的材质属性：箱体类部件采用灰铸铁材质，还原铸造件哑光磨砂的金属质感，表面添加细微的铸造纹理提升真实感；传动齿轮、传动轴类零件采用调质合金钢材质，表现出机加工后金属表面的细腻光泽与硬度质感；密封端盖、轴承保持架等部件分别赋予橡胶、铜合金等对应材质，不同材质的色彩、反光度、粗糙度参数经过反复调试，让整体渲染效果清晰区分各功能部件，直观呈现齿轮箱的内部构造。结构设计上采用同轴输入输出布局，输入轴与输出轴处于同一轴线方向，内部通过多组啮合齿轮组实现转速匹配与扭矩传递，各级齿轮的模数、齿数经过传动比计算优化，适配计数器旋转所需的精准转速输出要求；箱体采用剖分式结构设计，上下箱体通过定位销与连接螺栓实现精准定位与紧固，既保证了箱体的整体刚性，也便于内部齿轮组件、轴承的装配与后期维护；轴系部件设计了合理的支撑跨距，搭配对应规格的滚动轴承实现回转支撑，同时预留了润滑与密封结构的安装位置，避免传动过程中出现润滑油泄漏、杂质进入箱体内部的问题。设计思路围绕计数器传动的核心需求展开，优先保证传动的平稳性与传动比精度，同轴布局的设计有效缩小了齿轮箱的整体安装空间，让传动结构更加紧凑；内部齿轮采用渐开线齿形设计，啮合重合度高，传动过程中冲击小、噪音低，能够满足计数器长期稳定运转的使用需求；各连接部位的紧固件选型、密封件配置都经过标准化校核，所有零部件均优先选用通用标准件，降低后续生产加工与备件更换的成本，整体模型完整还原了齿轮箱从外部壳体到内部传动组件的全部细节，可用于传动结构教学、产品方案演示、后续工程图导出生产等多个场景。
