立式涡轮存储防护支架装置

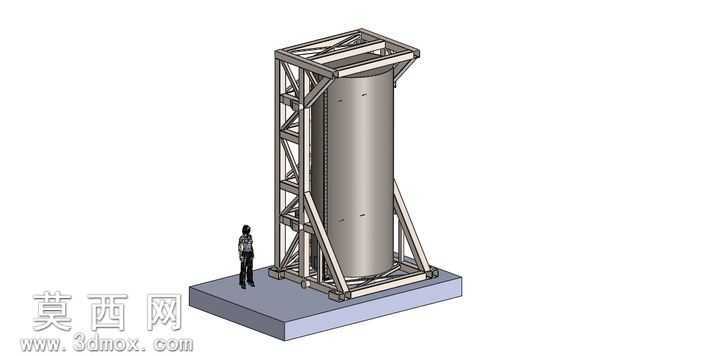

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中以实际工业存储场景的功能需求为核心导向，先完成底部承重基座的轮廓绘制，通过拉伸、倒角命令生成带安装定位孔的厚重混凝土质感基座，保证整体装置的放置稳定性。随后进行立式圆柱存储容器的建模，通过薄壁拉伸命令生成筒体主体，在筒壁表面添加均匀分布的定位标识点，模拟实际存储容器的安装对位结构，筒体顶部采用封板结构完成封闭，还原压力容器类存储部件的基础形态。外围支撑框架采用型材拼接结构设计，通过焊件模块生成标准方管型材的桁架结构，在框架与筒体接触位置添加斜向支撑肋板，通过装配约束完成各部件的对位安装，保证框架对内部筒体的侧向防护能力，框架顶部设置吊装横梁结构，预留吊装作业的连接点位，满足设备转运的实际需求。模型渲染阶段采用分层材质赋予方案，底部基座设置为哑光混凝土材质，调整粗糙度参数模拟水泥基面的粗糙质感；存储筒体设置为哑光金属材质，添加轻微的表面划痕纹理还原工业设备的使用质感；外围支撑框架设置为深灰色金属漆材质，通过环境贴图调整反射参数，凸显型材的金属光泽与结构棱角。整体设计围绕涡轮部件的安全存储需求展开，在结构设计上充分考虑垂直放置时的轴类部件形变防护需求，框架的斜撑结构可有效分散筒体侧倾受力，底部基座的大尺寸接触面可降低地面压强，避免装置沉降，同时预留的操作空间可满足部件存取、充入保护气体的作业需求，整体结构比例参考人体工程学设置，旁侧的人体比例参考模型可直观体现装置的实际尺寸规模，建模过程中所有装配部件均添加合理的配合间隙，还原实际工业设备的装配公差要求，避免出现结构干涉问题，各支撑节点处均添加加强筋结构，提升整体框架的承重抗形变能力。
