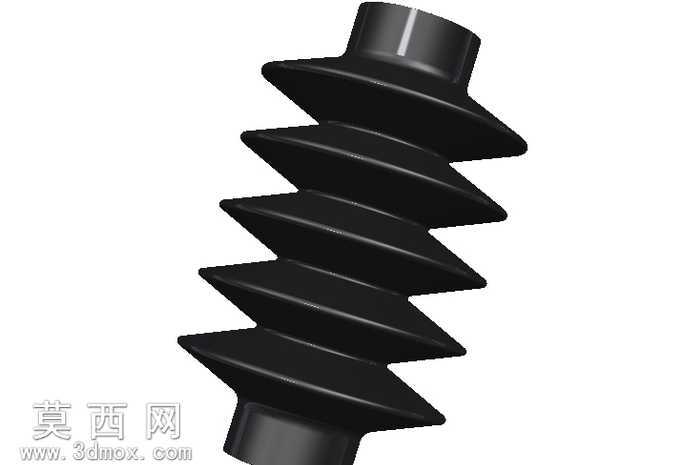

橡胶波纹伸缩防护套三维结构设计

本作品为橡胶波纹伸缩防护套的三维参数化建模成果，建模阶段采用多软件协同的设计流程，首先通过草绘绘制波纹管的中心轴线与截面轮廓，精准定义每一层波纹的倾斜角度、波峰波谷的圆弧过渡半径，以及两端连接段的圆柱直径与配合长度，确保整体结构的尺寸精度符合机械防护配件的通用装配要求。建模过程中采用旋转凸台与扫描特征结合的方式构建基础主体，针对波纹层的等距排布特征使用阵列命令完成批量生成，避免逐个建模产生的尺寸误差，同时对波纹的薄壁厚度做全局参数关联，可根据实际使用的橡胶材料硬度、应用场景的伸缩行程需求快速调整壁厚参数，适配不同工况的防护需求。材质渲染阶段选用哑光黑色丁腈橡胶材质，调整材质的粗糙度、漫反射参数还原橡胶制品的真实表面质感，对波纹的棱边位置做细微的倒角处理，既避免应力集中问题，也让渲染效果更贴近实际注塑成型的橡胶零件外观。结构设计上，该波纹管采用多层斜向波纹的结构形式，相比传统直壁波纹结构拥有更大的轴向伸缩量与径向偏转余量，可在连接部件产生相对位移、角度偏转时始终保持贴合状态，有效阻挡外界粉尘、水渍、碎屑进入设备内部，同时自身的橡胶材质可吸收设备运行产生的小幅震动，降低连接部位的磨损。设计过程中充分考量橡胶件的成型工艺特性，所有转角位置均设置合理的脱模斜度与过渡圆角，避免出现壁厚突变导致的注塑缺陷，两端的圆柱连接段预留了装配卡箍的安装位置，可适配不同直径的杆件、轴类部件的防护需求，整体模型结构完整，特征参数可编辑，可直接用于产品结构验证、装配干涉检查以及渲染展示等场景。
