透明结构展示Pyrex离心泵三维设计

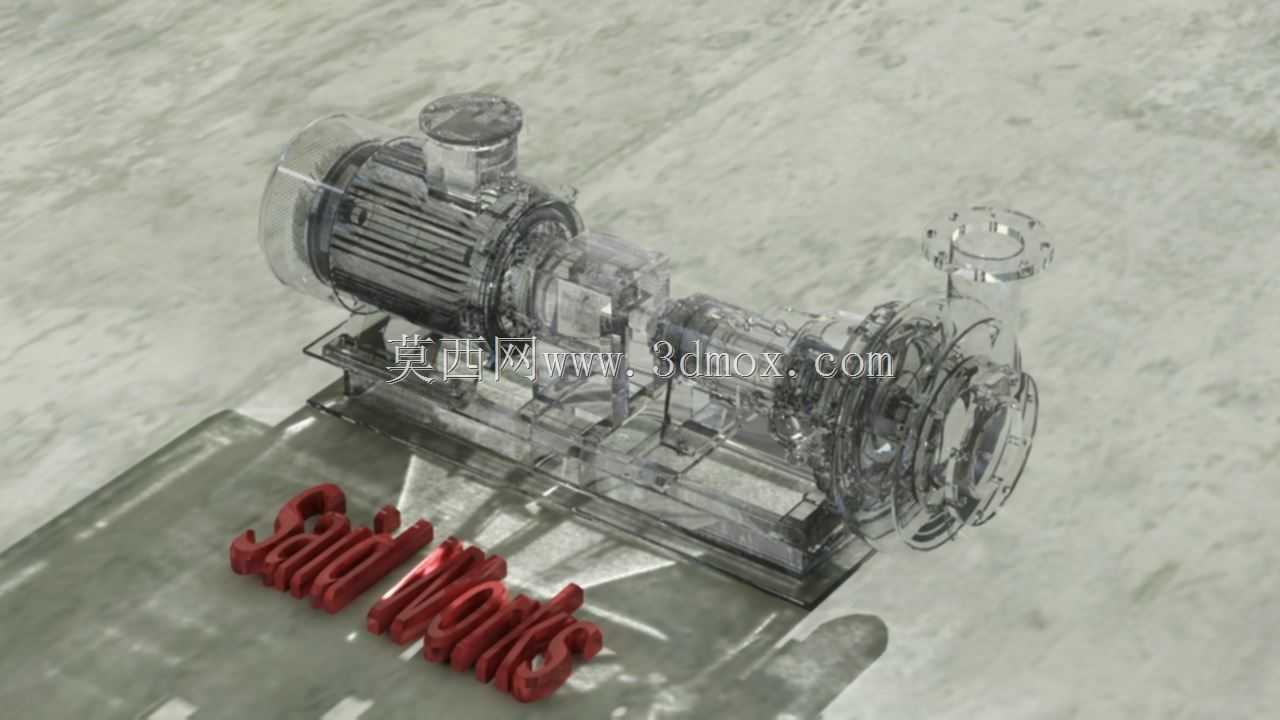

　　这款离心泵的三维结构采用全透明化呈现方式，能让结构设计人员直观观察到内部过流部件、传动组件与驱动电机的装配关系，无需拆解即可理清各零件的配合逻辑，在设备选型初期可快速核对结构是否满足工况安装要求。从实际应用场景来看，该型离心泵可覆盖化工介质输送、净水厂输水、循环水系统增压、轻工制程流体转运等多个场景，过流腔体的流道设计采用渐扩式截面，能有效降低流体在叶轮出口处的湍流损失，提升运行时的水力效率。设计阶段优先考虑了安装边界的适配性，泵体与驱动电机采用共底座集成式布局，底座预留的地脚螺栓孔位符合常规工业泵的安装尺寸规范，进出口法兰的连接尺寸匹配通用管路标准，无需额外加工转接件即可完成现场管路对接，能减少现场安装的改造工作量。

　　从功能特性上看，泵腔与电机之间设置了独立的密封腔结构，可适配填料密封或机械密封两种密封形式，能根据输送介质的腐蚀性、温度参数灵活更换密封组件，叶轮采用闭式结构设计，前后盖板的曲率经过流道仿真优化，在输送含少量细小颗粒的介质时也能保持稳定的输出扬程，不易出现流道堵塞的问题。传动部分的泵轴采用阶梯轴设计，轴承安装位的轴肩尺寸严格匹配标准滚动轴承的装配公差，轴端与电机输出端采用联轴器直连，同轴度公差控制在机械设计规范要求的范围内，能降低运行过程中的径向跳动，延长轴承与密封件的使用寿命。泵体的排气口设置在泵腔最高位置，开机前可快速排净腔体内空气，避免启动时出现气缚现象，底部的排污口预留了螺纹接口，停机维护时可完全排净腔体内残留介质，

　　减少介质对泵体内壁的腐蚀。整体外形尺寸紧凑，电机与泵体的连接端盖采用定位止口配合，装配时无需反复调整同轴度，维修拆卸时可直接拆分泵头与电机段，无需挪动整体底座的安装位置，能大幅缩短现场检修的停机时间。在建模过程中，各零件的装配间隙均参考实际工业泵的设计公差设定，转动件与静止件之间的间隙预留了足够的热膨胀余量，避免输送高温介质时因零件热胀出现刮蹭故障，轴承位的润滑通道也在模型中做了完整还原，可直接用于生成装配指导文件，帮助现场运维人员理清润滑点的位置与注油要求。
