工业卧式离心泵整机结构三维建模

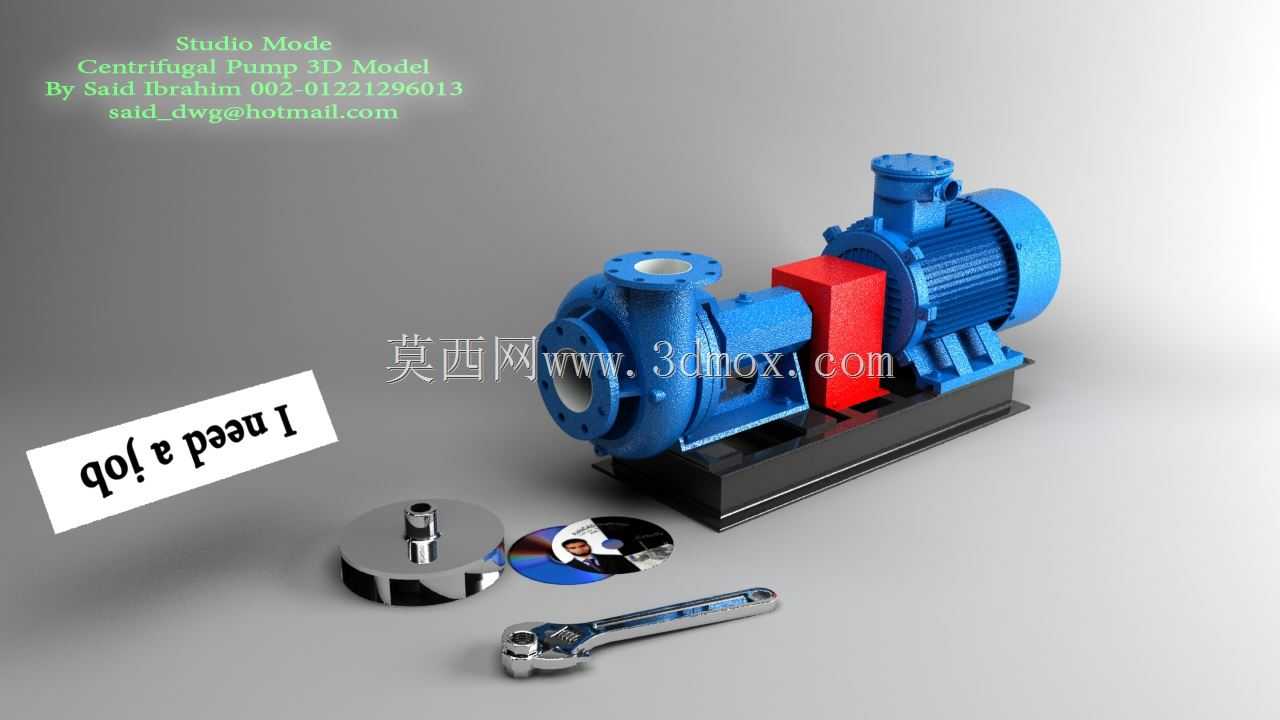

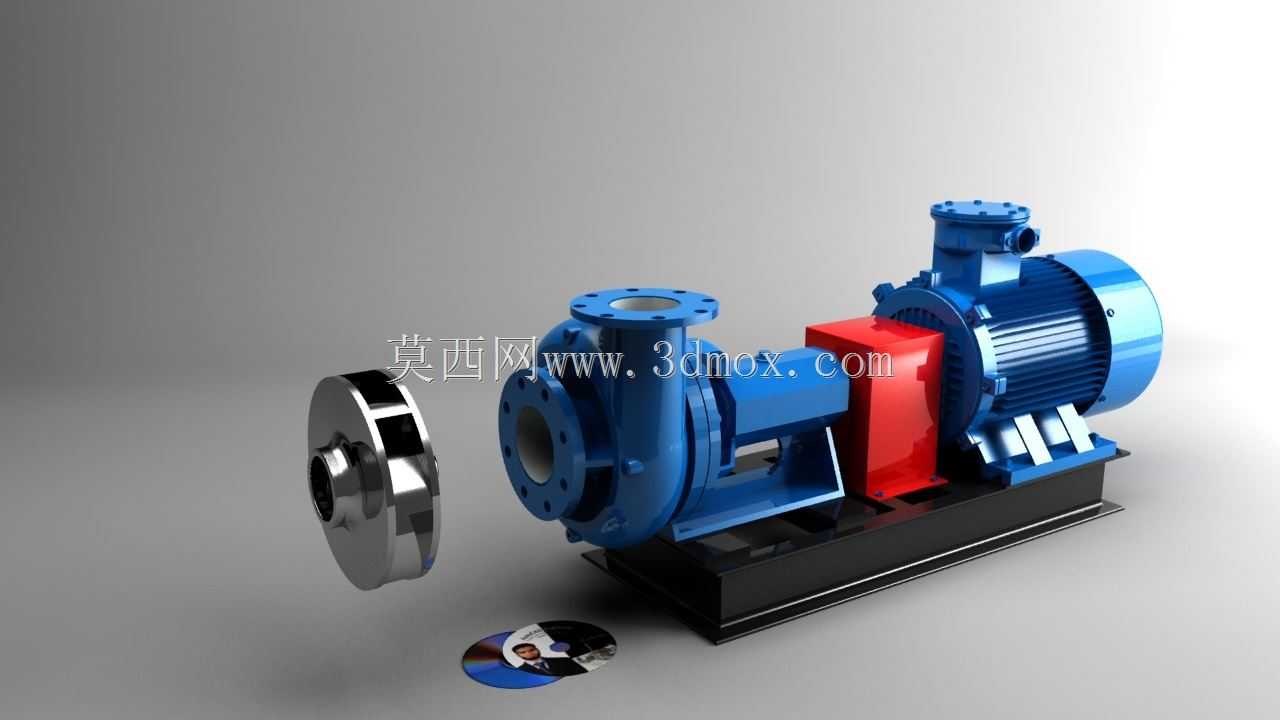

　　这款卧式离心泵的三维建模完全参照工业现场实际安装的同类型设备结构还原，建模过程中优先考虑了设备在给排水、暖通循环、化工流体输送、工业冷却系统等场景的实际安装适配性。从结构拆分来看，模型完整还原了泵头蜗壳、叶轮腔、进出口法兰、连接架、驱动电机、共用底座这几个核心组成部分，各部件的装配间隙完全符合实际安装公差要求，没有出现结构干涉的问题。

　　在功能特性的还原上，泵头部分的蜗壳流道做了等壁厚处理，进出口法兰的螺栓孔位、法兰密封面的凸台结构都按照通用管道连接标准做了对应建模，方便后续做管路对接的装配模拟；叶轮腔的预留空间完全匹配常规闭式叶轮的安装尺寸，连接架部分的轴承位、密封腔位置都做了结构预留，能够直观展示机械密封、轴承组件的安装位置。驱动电机部分采用标准卧式三相异步电机的外形结构，电机底脚的安装孔位与共用底座的电机安装槽位完全对应，底座部分的地脚螺栓孔位置、泵头与电机的同轴度定位面都做了精准还原，能够直接用于设备安装布局的模拟校核。

　　设计思路上没有做多余的外观美化，完全以工程实用为核心，所有外露的紧固件位置、吊装孔、放油孔这些细节结构都没有省略，方便结构设计人员直接参考做同类型设备的改型设计。从安装边界来看，模型的整体长宽高比例完全符合同功率段卧式离心泵的实际尺寸范围，进出口的中心高、电机轴与泵轴的对中位置、底座的安装孔间距都按照通用安装规范设置，不管是做车间设备布局规划，还是做泵组的管路应力分析，都可以直接调用这个模型做基础参考。另外模型还还原了泵组配套的常见检修工具摆放场景，能直观体现设备日常维护时的操作空间需求，避免在做厂区布局时预留的检修空间不足，影响后续的设备运维操作。
